概要信息：

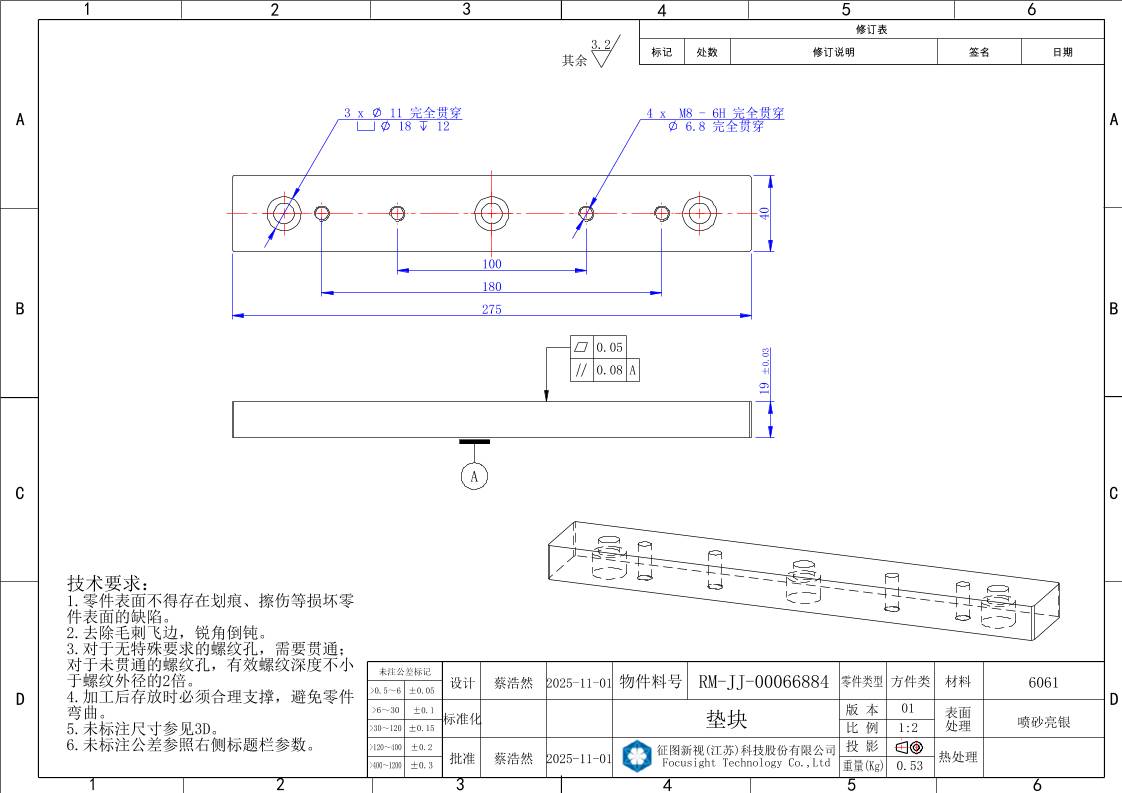

技术要求：
1.零件表面不得存在划痕、擦伤等损坏零
件表面的缺陷。
2.去除毛刺飞边，锐角倒钝。
3.对于无特殊要求的螺纹孔，需要贯通；
对于未贯通的螺纹孔，有效螺纹深度不小
于螺纹外径的2倍。
4.加工后存放时必须合理支撑，避免零件
弯曲。
5.未标注尺寸参见3D。
6.未标注公差参照右侧标题栏参数。
100
180
275
4
0
3 x  11 完全贯穿
 18  12
4 x  M8 - 6H 完全贯穿
 6.8 完全贯穿
1
9

±
0
.
0
30.05
0.08 A
A
3.2
其余
修订表
标记 处数 修订说明 签名 日期
>400～1200
±0.2
±0.3
未注公差标记
>30～120 ±0.15
±0.1
±0.05
>120～400
>6～30
>0.5～6
6061
投 影
表面
处理
热处理
重量(Kg)
D
C
A
B
3 52 641
物件料号 RM-JJ-00066884
垫块 喷砂亮银
材料
1:2比 例
征图新视(江苏)科技股份有限公司
Focusight Technology Co.,Ltd
D
设计
标准化
5 643
C
批准
A
B
21
零件类型
0.53
版 本
方件类
01
蔡浩然 2025-11-01
蔡浩然 2025-11-01
