从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
从Docker到Kubernetes 第12周
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区

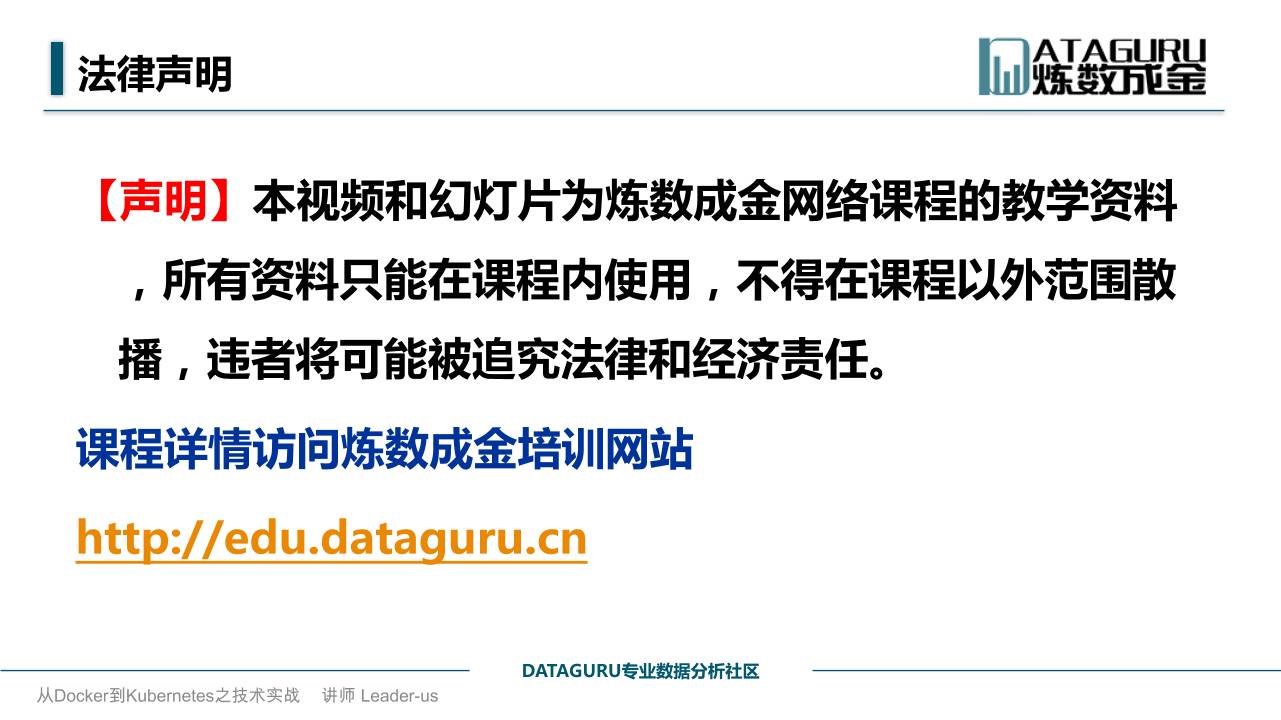

法律声明
【声明】本视频和幻灯片为炼数成金网络课程的教学资料
，所有资料只能在课程内使用，不得在课程以外范围散
播，违者将可能被追究法律和经济责任。
课程详情访问炼数成金培训网站
http://edu.dataguru.cn


从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区

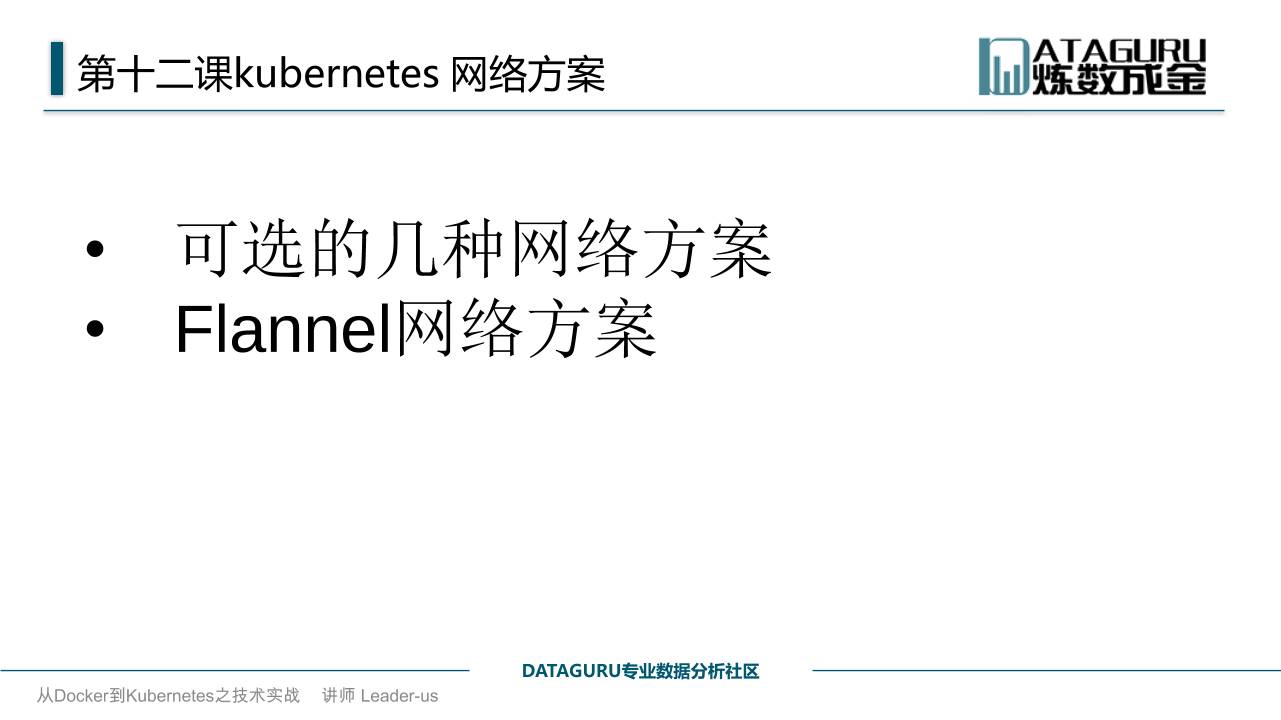

第十二课kubernetes 网络方案
• 可选的几种网络方案
• Flannel网络方案
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区

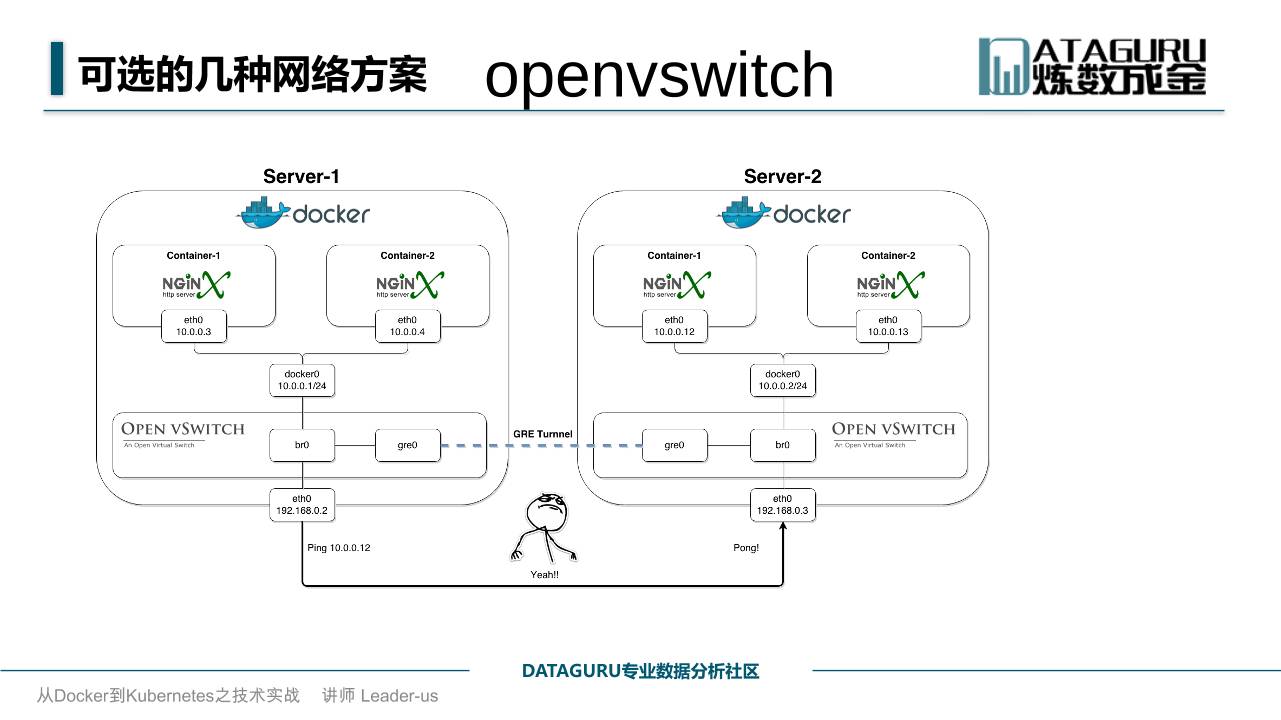

可选的几种网络方案 openvswitch
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区

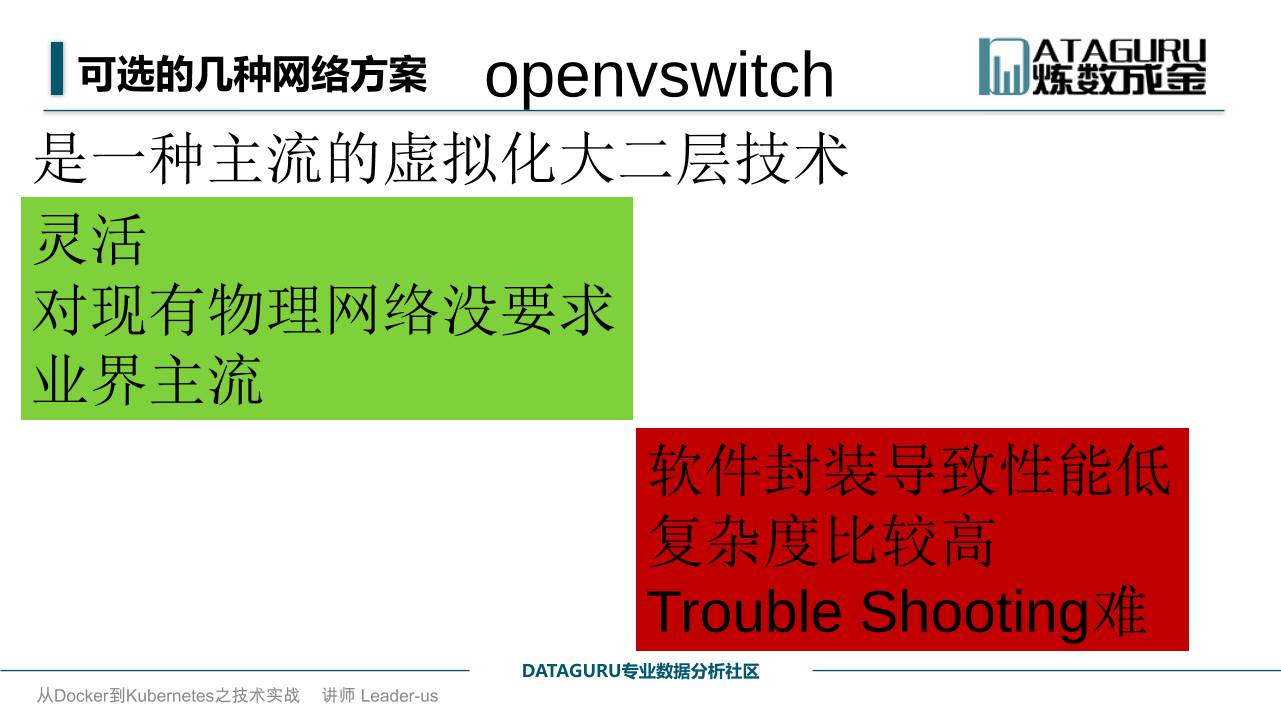

可选的几种网络方案 openvswitch
是一种主流的虚拟化大二层技术
灵活
对现有物理网络没要求
业界主流
软件封装导致性能低
复杂度比较高
Trouble Shooting难
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
可选的几种网络方案 路由技术
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
可选的几种网络方案 路由技术
一种结合了Linux路由功能的“正统”网络技术
常规路由技术
使用传统网络技术
简单
高性能 与现有网络融为一体
灵活性低
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
可选的几种网络方案 新设计的Flannel
结合了路由机制与隧道技术
设计巧妙
使用简单
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
Flannel网络方案详解
原始数据是在起始节点的
Flannel服务上进行UDP封装
的，投递到目的节点后就被
另一端的Flannel服务还原成
了原始的数据包，两边的
Docker服务都感觉不到这个
过程的存在。
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
Flannel网络方案详解
怎么确保每个Node上的Dockers引擎用不同的IP地址段，这个事情看起来很诡异，但真相十分简单。其实只是
单纯的因为Flannel通过Etcd分配了每个节点可用的IP地址段后，偷偷的修改了Docker的启动参数，见下图。
这个IP范围是由Flannel自动分配的，由Flannel通过保存在Etcd服务中的记录确保它们不会重复。
用Etcd存储子网拓扑与路由表
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
Flannel网络方案详解
需要在每台Node上都安装flannel。flannel软件的下载地址为
https://github.com/ coreos/ flannel/releases。将下载的压缩包
flannel--linux-amd64.tar.gz解压，把二进制文件
flanneld和mk-docker-opts.sh复制到/usr/bin（或其他PATH环境变
量中的目录），即可完成对flannel的安装。
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
Flannel网络方案详解
[Unit]
Description=Flanneld overlay address etcd agent
After=network.target
Before=docker.service
[Service]
Type=notify
EnvironmentFile=/etc/sysconfig/flanneld
EnvironmentFile=-/etc/sysconfig/docker-network
ExecStart=/usr/bin/flanneld -etcd-endpoints=${FLANNEL_ETCD} $FLANNEL_OPTIONS
[Install]
RequiredBy=docker.service
WantedBy=multi-user.target
编辑配置文件/etc/sysconfig/flanneld，设置etcd的URL地址（Master上安装的etcd节点地址）
使用systemd系统为例对flanneld服务进行配置。
编辑服务配置文件/usr/lib/systemd/system/flanneld.service：
FLANNEL_ETCD=＂http://192.168.1.128:4001＂
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
Flannel网络方案详解
在启动flannel之前，需要在etcd中添加一条网络配置记录，这个配置将用于
flannel分配给每个Docker的虚拟IP地址段。
# etcdctl set /coreos.com/network/config '{ ＂Network＂: ＂10.1.0.0/16＂ }'
由于flannel将覆盖docker0网桥，所以如果Docker服务已启动，则停止
Docker服务，然后systemctl restart flanneld

在每个节点上执行：

sudo mk-docker-opts.sh -i
source /run/flannel/subnet.env
sudo rm /var/run/docker.pid
sudo ifconfig docker0 ${FLANNEL_SUBNET}

重启动一次Docker，这样配置就完成了。
从Docker到Kubernetes之技术实战    讲师 Leader-us
DATAGURU专业数据分析社区
总结
Flannel很新颖很不错
实际在可控的网络里，路由的方案则性能
最好，适合生产用，配合Quagga 来做到
自动路由更新
DATAGURU专业数据分析网站
FAQ时间
