目　　录
《传热学》教材分析及考试说明 １
!!!!!!!!!!!!!!!!!!!!!!!!!!!
第一章　绪论 ８
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
第二章　稳态热传导 １５
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
第三章　非稳态热传导 ３７
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
第四章　热传导问题的数值解法 ４９
!!!!!!!!!!!!!!!!!!!!!!!!!
第五章　对流传热的理论基础 ５８
!!!!!!!!!!!!!!!!!!!!!!!!!!
第六章　单相对流传热的实验关联式 ７０
!!!!!!!!!!!!!!!!!!!!!!!
第七章　相变对流传热 ８５
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
第八章　热辐射基本定律和辐射特性 ９９
!!!!!!!!!!!!!!!!!!!!!!!
第九章　辐射传热的计算 １１３
!!!!!!!!!!!!!!!!!!!!!!!!!!!!
第十章　传热过程分析与换热器的热计算 １２５
!!!!!!!!!!!!!!!!!!!!!
杨世铭《传热学》考点精讲及复习思路
１　

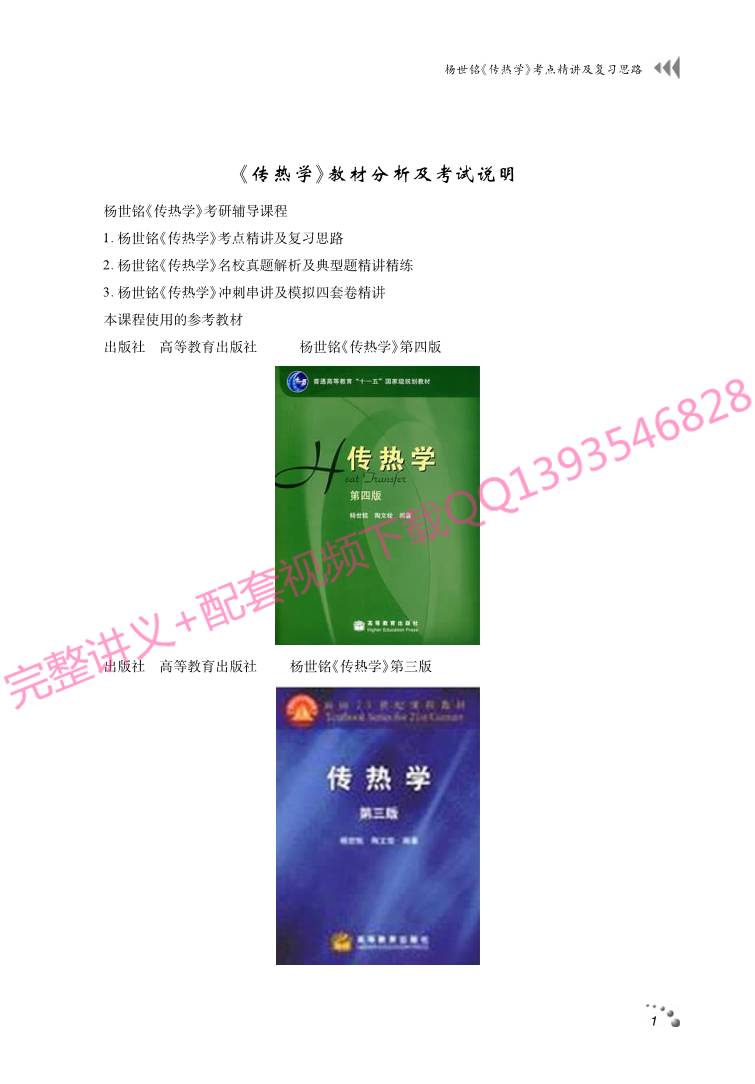

《传热学》教材分析及考试说明
杨世铭《传热学》考研辅导课程
１．杨世铭《传热学》考点精讲及复习思路
２．杨世铭《传热学》名校真题解析及典型题精讲精练
３．杨世铭《传热学》冲刺串讲及模拟四套卷精讲
本课程使用的参考教材
出版社　高等教育出版社　　　杨世铭《传热学》第四版
出版社　高等教育出版社　　 杨世铭《传热学》第三版
２　

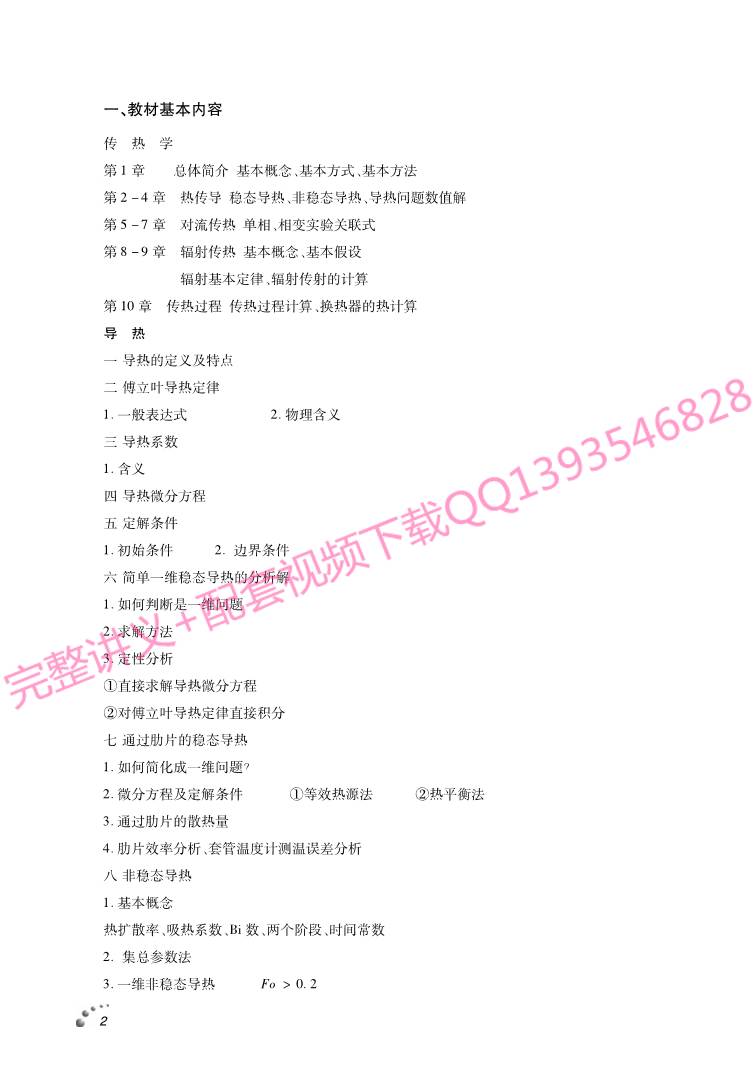

一、教材基本内容
传　热　学
第１章　　总体简介：基本概念、基本方式、基本方法
第２－４章　热传导：稳态导热、非稳态导热、导热问题数值解
第５－７章　对流传热：单相、相变实验关联式
第８－９章　辐射传热：基本概念、基本假设
辐射基本定律、辐射传射的计算
第１０章　传热过程：传热过程计算、换热器的热计算
导　热
一 导热的定义及特点
二 傅立叶导热定律
１．一般表达式　　　　　　２．物理含义
三 导热系数
１．含义
四 导热微分方程
五 定解条件
１．初始条件　　　２．边界条件
六 简单一维稳态导热的分析解
１．如何判断是一维问题
２．求解方法
３．定性分析
①直接求解导热微分方程
②对傅立叶导热定律直接积分
七 通过肋片的稳态导热
１．如何简化成一维问题？
２．微分方程及定解条件　　　 ①等效热源法　　　②热平衡法
３．通过肋片的散热量
４．肋片效率分析、套管温度计测温误差分析
八 非稳态导热
１．基本概念
热扩散率、吸热系数、Ｂｉ数、两个阶段、时间常数
２．集总参数法
３．一维非稳态导热　　　Ｆｏ＞０．２
杨世铭《传热学》考点精讲及复习思路
３　
九 导热问题的数值解法
１．稳态问题　　　 热平衡法建立节点离散方程的方法
２．非稳态问题　　 显式格式和隐式格式的优缺点
十 温度分布
１．变物性问题　　　　 ２．变截面问题　　　　　 ３．传热过程
对　流　传　热
一 什么是对流传热
１．对流　 ２．对流传热　　 ３．特点　　４．牛顿冷却公式
５．影响对流传热的因素　　　　　６．分类
７．典型条件下表面传热系数的数量级
二 单相对流传热
１．基本概念
①对流传热的控制方程
②流动边界层及热边界层
③边界层方程
④相似原理及其应用
⑤常用的无量纲准则数（特征数）及其物理含义
⑥各种流动型式的物理特点
２．实验关联式
①外部流动
②内部流动
③自然对流
④混合对流
三 凝结传热
１．膜状凝结与珠状凝结
２．Ｎｕｓｓｅｌｔ膜状凝结分析解
①简化假设　　　②思路
３．关联式　　　横管和竖直壁面
４．影响凝结传热的主要因素及……强化
四 沸腾传热
１．大容器饱和沸腾曲线
２．临界热流密度及其工程指导意义
３．影响沸腾传热的主要因素及……强化
４　

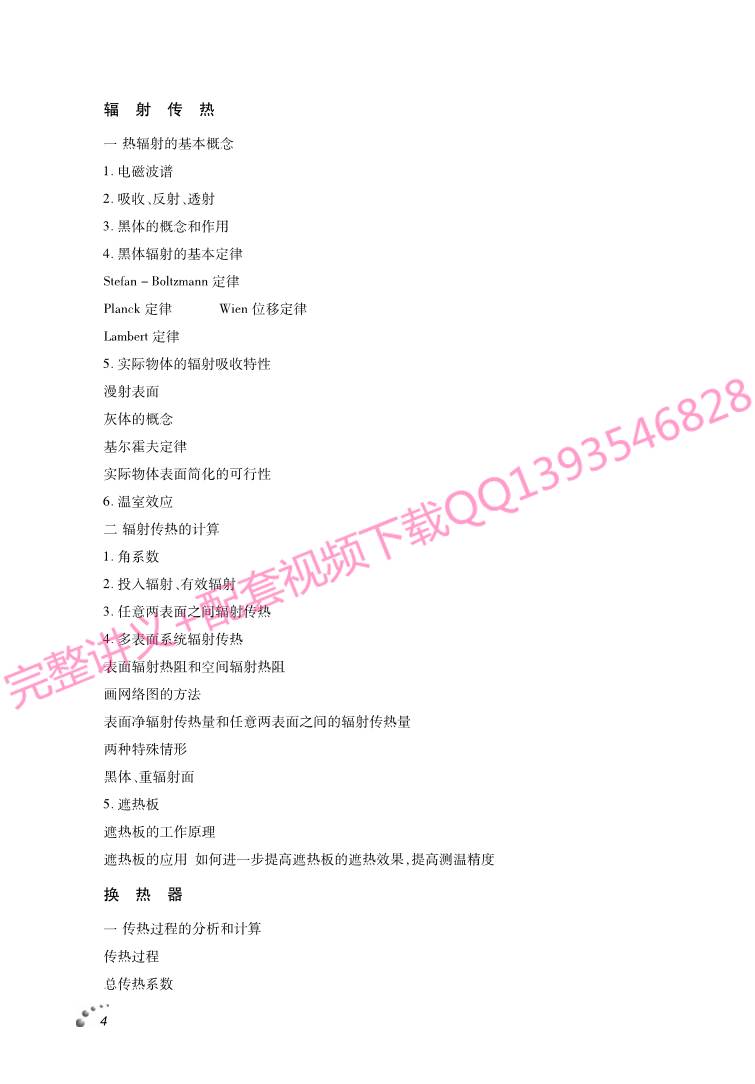

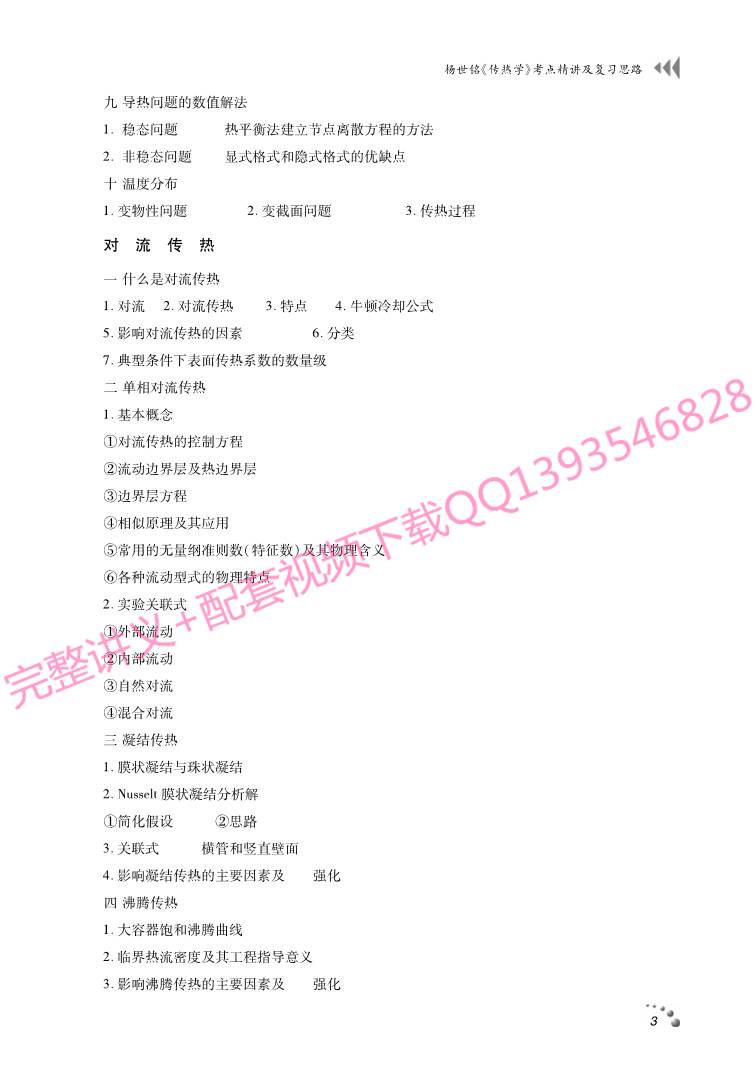

辐　射　传　热
一 热辐射的基本概念
１．电磁波谱
２．吸收、反射、透射
３．黑体的概念和作用
４．黑体辐射的基本定律
Ｓｔｅｆａｎ－Ｂｏｌｔｚｍａｎｎ定律
Ｐｌａｎｃｋ定律　　　 Ｗｉｅｎ位移定律
Ｌａｍｂｅｒｔ定律
５．实际物体的辐射吸收特性
漫射表面
灰体的概念
基尔霍夫定律
实际物体表面简化的可行性
６．温室效应
二 辐射传热的计算
１．角系数
２．投入辐射、有效辐射
３．任意两表面之间辐射传热
４．多表面系统辐射传热
表面辐射热阻和空间辐射热阻
画网络图的方法
表面净辐射传热量和任意两表面之间的辐射传热量
两种特殊情形
黑体、重辐射面
５．遮热板
遮热板的工作原理
遮热板的应用：如何进一步提高遮热板的遮热效果，提高测温精度
换　热　器
一 传热过程的分析和计算
传热过程
总传热系数
杨世铭《传热学》考点精讲及复习思路
５　
①传热过程的辨析
②总传热系数的计算　　 通过平壁＼圆筒壁＼肋壁的传热
强化传热的突破口　　 强化传热应从热阻最大的环节入手
临界热绝缘直径
二 换热器的型式及平均温差
换热器的定义、型式、特点
简单顺流和逆流的平均温差的计算
简单顺流和逆流的定性温度分布
其它复杂流动布置的平均温差的计算
三 换热器的热计算
设计计算和校核计算
利用平均温差法进行换热器的设计计算
①所依据的方程　　 ②步骤
１．
!
－ＮＴＵ法
①有关概念　　　 ②与平均温差法比较
２．污垢热阻
二、杨世铭《传热学》考点精讲及复习思路课程安排
第一章 概论———１讲
第二章 稳态热传导———３讲
第三章 非稳态热传导———２讲
第四章 热传导问题的数值解法———２讲
第五章 对流传热的理论基础———２讲
第六章 单相对流传热的实验关联式———２讲
第七章 相变对流传热———２讲
第八章 热辐射基本定律和辐射特性———２讲
第九章 辐射传热的计算———２讲
第十章 传热过程分析与换热器的热计算———２讲
第十一章 传质学简介
三、考试题型
名词解释
如：１．大容器沸腾；２．流动边界层；３．辐射传热；４．传热过程；５．稳态温度场；
填空
如：第一类边界条件是　　　　　　。
６　
导温系数ａ表征了物体 　　　　　　 的能力；流体粘度ν和ａ的比值组成的无量纲数是　　　
　　　。
在换热器热力算中，效能定义式为　　　　　　；ＮＴＵ＝　　　　　　 。
选择（单项选择）
如：① 换热器热力计算主要基于（　　）。
（Ａ）传热方程　　　　　（Ｂ）热平衡方程
（Ｃ）动量方程和传热方程 （Ｄ）热平衡方程和传热方程
② 当外径为ｄ２的管道采用保温时，应该选用临界绝缘直径ｄｃ的材料为（　　 ）。
（Ａ）ｄｃ＞ｄ２　（Ｂ）ｄｃ＝ｄ２　 （Ｃ）ｄｃ＜ｄ２　（Ｄ）以上都可以
③ 管内湍流流动的层流底层，Ｒｅ数（　　）。
（Ａ）＞１００００　　　（Ｂ）＜２３００　　　（Ｃ）２３００～１００００　　　（Ｄ）１００００～１０００００
判断题
如：① 在同样的加热或冷却条件下，物体内部各处的温度差别越大，则其导温系数越大。（　　）
② 有效辐射是本身辐射与反射辐射之和。（　　）
简答题
如：① 在用热电偶测定气流的非稳态温度场时，怎样才能改善热电偶的温度响应特性？
②分别写出Ｒｅ、Ｎｕ、Ｇｒ各准则的表达式，并说明各物理含义。
③当采用肋片增强传热时，应把肋片加装在哪一侧？为什么？
计算题。
如：有一可忽略其内部导热热阻，初始温度为２０℃的小金属球，放入８００℃的炉中加热，１０秒后该
球温度为２００℃，试确定该球的时间常数；并计算金属球温度上升到３００℃所需时间？
四、命题规律总结
考试的重点内容：
导热：傅立叶定律．导热微分方程．肋片导热，边界条件．集总参数法．热平衡法导出二维稳态导热
问题的内部节点及常见边界条件下边界节点的离散方程．非稳态项的离散．
对流换热：牛顿冷却公式，边界层，流体层流流动时能量微分方程的边界层简化方法，流动图像．
准则方程式．准则数定义物理意义．大容器饱和沸腾曲线．临界热流密度的工程意义．影响各种对流换
热的主要因素及强化途径。
辐射换热：斯忒藩－玻耳兹曼定律．基尔霍夫定律、黑体辐射函数表．总吸收比．发射率．黑体和灰
体。角系数．代数分析法．有效辐射．热阻网络图．辐射传热计算．遮热板．温室效应．重辐射面。
换热器：传热过程、传热系数、对数平均温差、临界热绝缘直径 ．平均温差法．效能－－传热单元数
法．强化与削弱传热的原则和手段．
计算题常用的公式：复杂的经验关联式（对流）可以不记，简单的经验关联式（对流）和其它计算
杨世铭《传热学》考点精讲及复习思路
７　
式（导热、辐射）全部需要记忆。计算题一般为８０分（总分１５０分）
这一部分占了大约８０％以上的考题。
五、备考与应试策略
作为一门专业课，传热学的考试内容与所报学校的学科发展有密切的关系，因此最好把所报学校
历年来的考试进行分析，依据大纲的内容，找出重点内容。
以“导热－对流－辐射”为主线，对传热学所涉及的各知识点进行融会贯通。
传热方式
导热
对流{ }
辐射
综合传热问题
１．熟悉传热学的基本理论知识，多看看教材和历年试题，适当地参加辅导班。教材上的教学内容
并不是全部都作为考试内容的，但其中的一些重要的内容会在各校的考研题上几年都以不同的形式
出现，对这一部分内容要将其挖掘出来，
２．将上述的复习内容以自己的方式整理出来，形成精练的笔记。试题也可能出现一些超范围的
内容，因此要阅读与报考专业相关的一些专业书。
３．选择一本合适的习题集，结合历年来的考试题，有针对性地进行练习。
４．在考前，对课程的重点和基本概念、基本原理、常用的公式进行复习，加深记忆。
８　
第一章　绪论
本章复习思路
本课程是一门研究热量传递基本规律及其应用的技术基础课。能量守恒定律是一个基本定律，
在传热学中应用甚广，应作为主要线索贯穿于本门课程的始终。
了解传热学工程中的应用，能用传热学理论解释自然界的热现象。
重点掌握热量传递的基本方式：导热、对流和热辐射的概念和所传递热量的计算公式。
认识到工程实际问题的热量传递过程往往不是单一的方式而是多种形式的组合，以加深传热过
程的概念及传热方程。
初步理解热阻在分析传热问题中的重要地位。
考研要求
传热学及其工程应用
热量传递的三种基本方式
传热过程和传热系数
考点１　传热学及其工程应用
一、什么是传热学？
传热学是研究有温差存在时热量传递规律的科学
二、传热学的工程应用
（１）强化传热（室内暖气）
（２）削弱传热（热力管道）
（３）温度控制（电子器件）
考点２　热量传递的三种基本方式
一、导热
１．定义：物体各部分之间不发生相对位移时，依靠分子、原子及自由电子等微观粒子的热运动而
产生的热量传递。
杨世铭《传热学》考点精讲及复习思路
９　
例：加热棒的一端
２．特点：
①　直接接触
②　物体各部分之间不发生宏观位移
③　依靠微观粒子（分子、原子、电子等）的无规则热运动
④　物体的固有本质（只要存在温差，在固体、液体、气体中均会发生导热现象）
３．热量传递方程———傅里叶定律
　　　
Φ ＝Ａ
ｔ１－ｔ２
δ λ　　Φ ＝－λＡ
ｔ２－ｔ１
δ
　　Φ ＝－λＡｄｔｄｘ
二、对流换热
１．对流的定义：由于流体的宏观运动而引起的流体各部分之间发生相对位移，冷热流体相互掺混
所导致的热量传递过程。
１０　
　　２．特点：
①　仅能发生在流体中
②　流体宏观运动＋流体导热（流体中各部分温度不同，必然拌有分子不规则热运动而传递的热量）
③　流体流过温度不同的固体壁面时的热量传递过程（工程上感兴趣）
④　对流换热机理与通过紧靠换热面上薄膜层的热传导有关
３．分类
对流换热按照不同的原因可分为多种类型
流动起因：强迫对流换热和自然对流换热。
流动状态：层流和湍热。
是否相变：相变对流换热和无相变对流换热。
几何布置：内部流动和外部流动。
４．基本计算式———牛顿冷却公式
ｑ＝Φ／Ａ＝ｈ（ｔｗ－ｔｆ） Ｗ／ｍ[ ]２ 　ｔｗ ＞ｔｆ　　
ｑ＝Φ／Ａ＝ｈ（ｔｆ－ｔｗ） Ｗ／ｍ[ ]２ 　ｔｆ＞ｔｗ
ｈ：一般规律
流动方式：强制 ＞自然对流
介质：水 ＞空气
相变：有相变 ＞无相变
杨世铭《传热学》考点精讲及复习思路
１１　
水蒸气凝结 ＞有机蒸汽凝结
① Ａ：与流体接触的壁面面积
② 约定对流换热量永远取正值
③ ｈ：表面传热系数，是表征对流换热过程强弱的物理量。过程量，与很多因素有关（流体种类，
表面形状，流体速度大小等）
三、热辐射
１．定义：
辐射：物体通过电磁波来传递热量的方式
热辐射：物体由于热的原因向外发出的辐射
辐射换热：物体之间以辐射的形式交换热量
２．特点：
①不需要冷热物体的直接接触。即：不需要介质的存在，在真空中就可以传递能量，而且最有效。
②在辐射换热过程中伴随着能量的转移和能量形式的转换：
　　　 → →物体热力学能 电磁波能 物体热力学能
③动态平衡
３．计算式：
① 黑体：能吸收投入到其表面上的所有热辐射能的物体。
黑体是一种理想物体，它的辐射能力只与温度有关
② 黑体向外辐射热流量计算式　（斯忒藩－玻尔兹曼定律）
φ＝ＡσＴ４　[ ]Ｗ
σ，黑体辐射常数，５．６７×１０－８Ｗ／（ｍ２·Ｋ４）
③ 实际物体向外辐射热流量计算式
φ＝εＡσＴ４ Ｗ／ｍ[ ]２
物体的温度越高、辐射能力越强
发射率影响因素（ｅｍｉｓｓｉｖｉｔｙ≤１）：物体的种类、表面状况、温度
④ 一个辐射换热计算的特例
物体表面间辐射换热的计算涉及到物体表面的辐射能力、吸收能力、表面间的几何关系等多方面
的因素，因此，不同情况下，其计算公式不一样。
特例：一小凸物体被包容在一个很大的空腔内。
该物体与空腔表面的辐射换热量计算式：
Φ ＝ε１Ａ１σ（Ｔ
４
１－Ｔ
４
２）[ ]Ｗ 　　　前提：Ａ１ ＜＜Ａ２
考点３　传热过程和传热系数
一、传热过程
定义：热量由壁面一侧的流体通过壁面传到另一侧流体中的过程称为传热过程。
１２　
二、传热方程式
Φ ＝ｋＡ（ｔｆ１－ｔｆ２）
ｋ—传热系数，表示整个传热过程的强弱，单位是： Ｗ／（ｍ２·ｋ[ ]）
三、平壁稳态传热过程的传热系数
分析：该传热过程包含着的三个串连环节：
（１）高温流体侧的对流换热；
（２）通过壁面的导热；
（３）低温流体侧的对流换热。
Φ１ ＝Ａｈ１（ｔｆ１－ｔｗ１）
Φ２ ＝Ａλ
（ｔｗ１－ｔｗ２）
δ
Φ３ ＝Ａｈ２（ｔｗ２－ｔｆ２







）
在稳态情况下，由上面三个式子计算的热流量应是相等的。
Φ１ ＝Φ２ ＝Φ３ ＝Φ
稳态传热过程：传热过程中各处温度不随时间变化。
非稳态传热过程：传热过程中各处温度随时间变化{ 。
ｔｆ１－ｔｗ１ ＝
Φ
Ａｈ１
ｔｗ１－ｔｗ２ ＝
Φ
Ａλ／( ) →δ
ｔｆ１－ｔｆ２ ＝Φ
１
Ａｈ１
＋δＡλ
＋ １Ａｈ( )
２
ｔｗ２－ｔｆ２ ＝
Φ
Ａｈ →
２
Φ ＝
Ａ（ｔｆ１－ｔｆ２）
１
ｈ１
＋δ
λ
＋１ｈ









２
与传热方程式相对应，可以得到在该传热过程中传热系数的计算式。
Φ ＝ｋＡ（ｔｆ１－ｔｆ２）
Φ ＝
Ａ（ｔｆ１－ｔｆ２）
１
ｈ１
＋δ
λ
＋１ｈ
→
２
ｋ＝ １
１
ｈ１
＋δ
λ
＋１ｈ２
杨世铭《传热学》考点精讲及复习思路
１３　
　　四、传热热阻
　Ｉ＝ＵＲ
　Ｒλ ＝
δ
λ( )Ａ
　Φ ＝ Δｔ
δ
（λＡ）
Φ ＝
（ｔｆ１－ｔｆ２）
１
Ａ
１
ｈ１
＋δ
λ
＋１ｈ( )
２
＝Δｔ１
Ａｋ
１
ｋ＝
１
ｈ１
＋δ
λ
＋１ｈ２
或　 １Ａｋ＝
１
Ａｈ１
＋δＡλ
＋ １Ａｈ２
简答题
１．改变暖气管中的水速或把铸铁管换成铜管可否显著强化换热？
１４　
　　２．冬天，为什么屋顶结霜或积雪有利于房屋保暖？
本章总结
１．传热三种方式：概念、异同、计算公式、单位、含义、常数
２．计算公式引进了一些系数，这些系数的区别
导热系数、表面发射率：　　　物性参数
表面传热系数、总传热系数：　过程相关的参数
３．传热过程：定义、计算式、传热系数、意义
４．传热热阻：热阻分析图、特点
