概要信息：

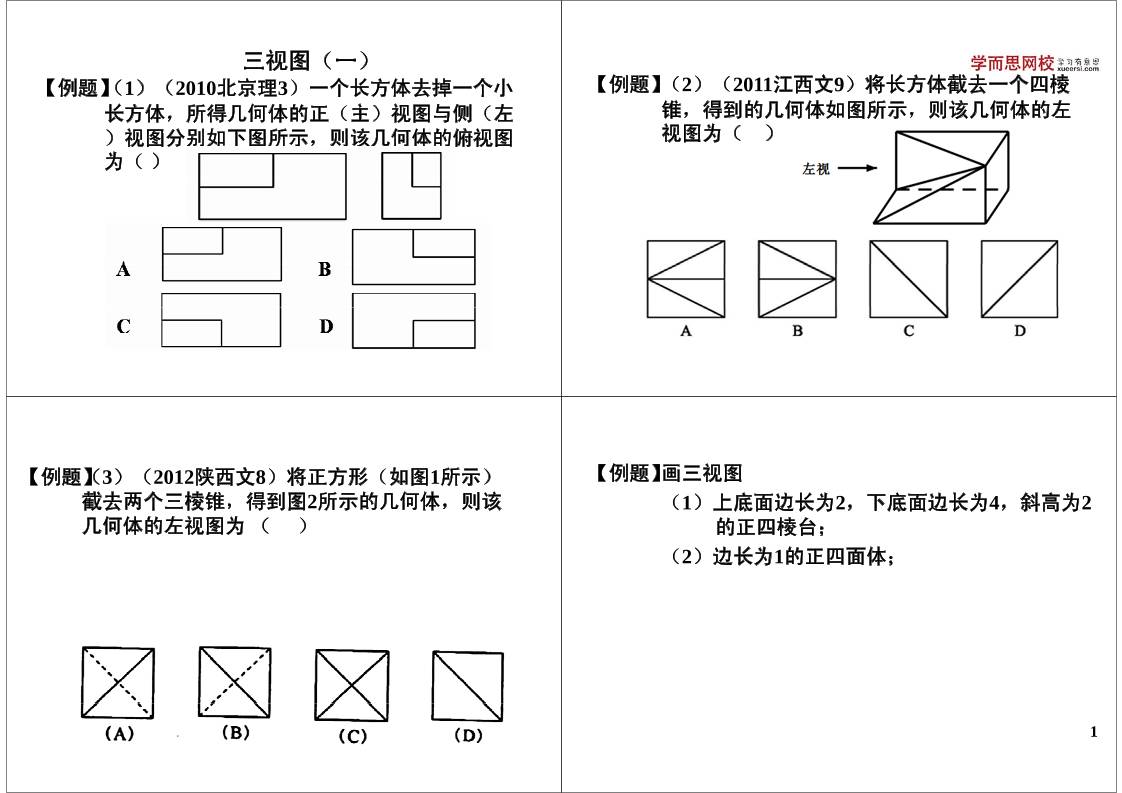

【例题】（1）（2010北京理3）一个长方体去掉一个小
三视图（一）
长方体，所得几何体的正（主）视图与侧（左
）视图分别如下图所示 则该几何体的俯视图，
为（ ）
【例题】（2）（2011江西文9）将长方体截去一个四棱
锥，得到的几何体如图所示，则该几何体的左
视图为（ ）
【例题】（3）（2012陕西文8）将正方形（如图1所示）
截去两个三棱锥，得到图2所示的几何体，则该
几何体的左视图为 （ ）
【例题】画三视图
（1）上底面边长为2，下底面边长为4，斜高为2
的正四棱台；
（2）边长为1的正四面体；
1

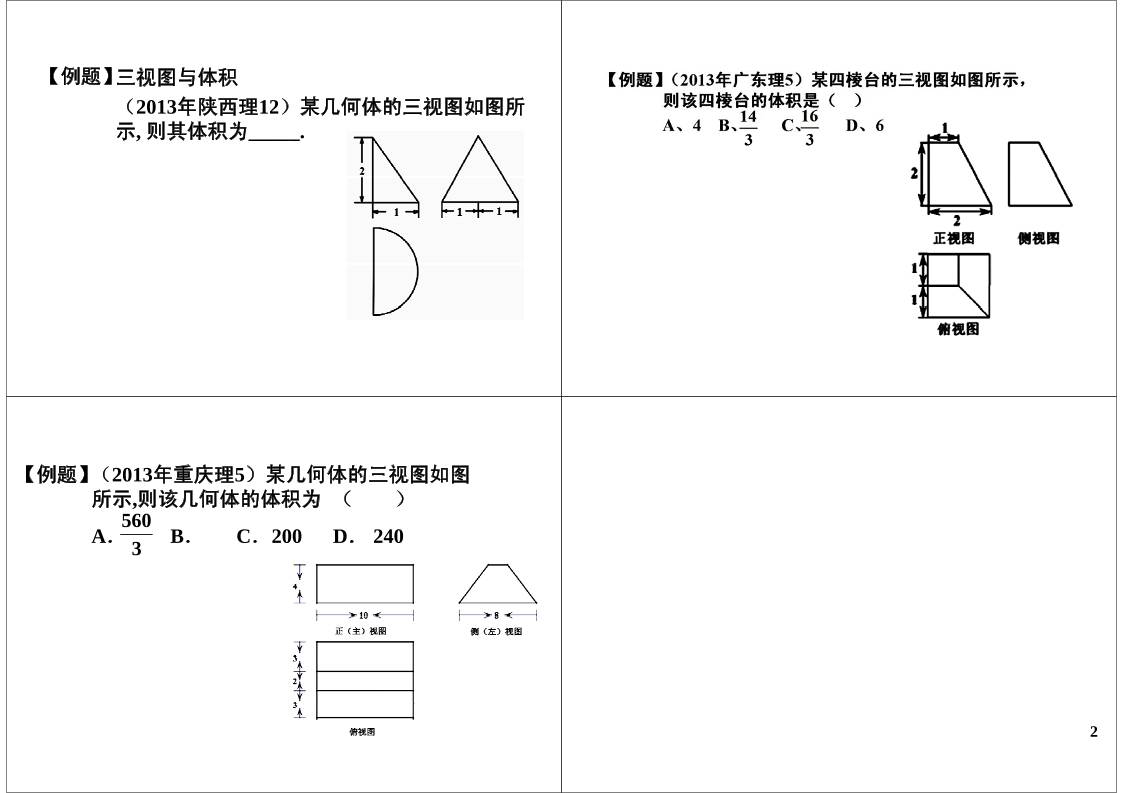

【例题】三视图与体积
（2013年陕西理12）某几何体的三视图如图所
示 则其体积为, _____.
【例题】（2013年重庆理5）某几何体的三视图如图
所示,则该几何体的体积为 （ ）
A B C 200 D 240
560 580
． ． ．  ．3 3
2
