概要信息：

1
1

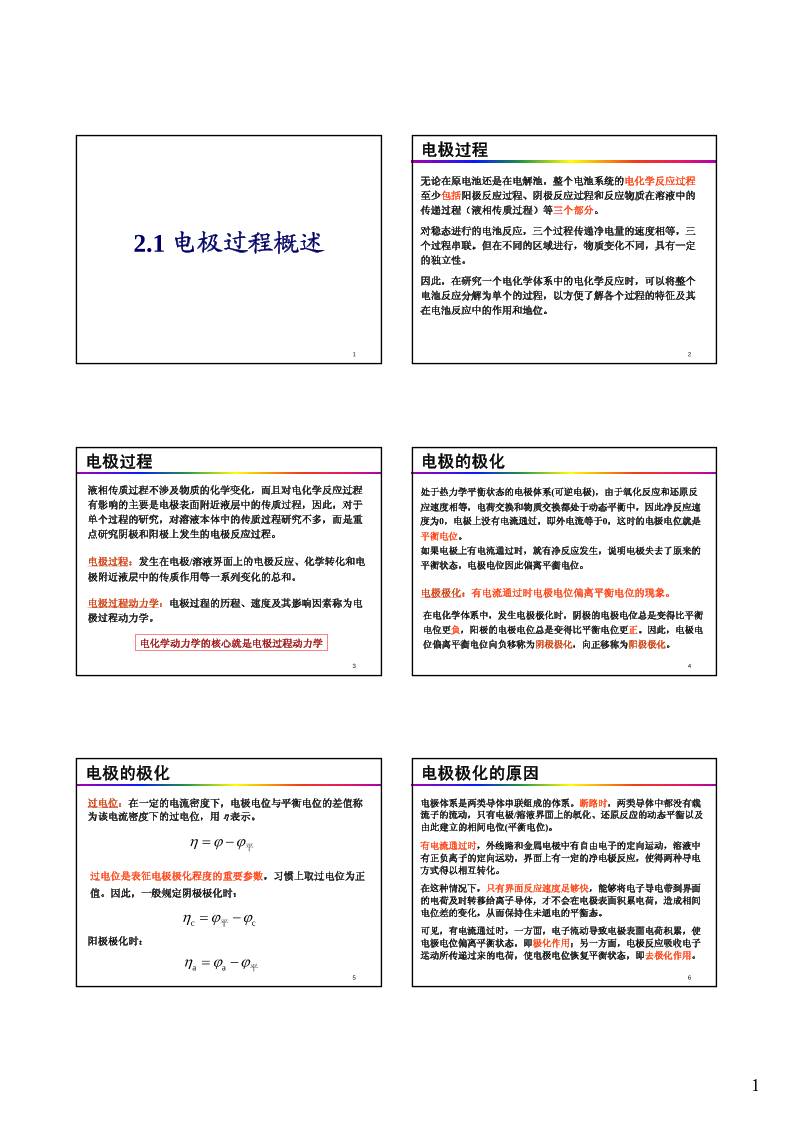

2.1 电极过程概述
2
电极过程
无论在原电池还是在电解池，整个电池系统的电化学反应过程
至少包括阳极反应过程、阴极反应过程和反应物质在溶液中的
传递过程（液相传质过程）等三个部分。
对稳态进行的电池反应，三个过程传递净电量的速度相等，三
个过程串联。但在不同的区域进行，物质变化不同，具有一定
的独立性。
因此，在研究一个电化学体系中的电化学反应时，可以将整个
电池反应分解为单个的过程，以方便了解各个过程的特征及其
在电池反应中的作用和地位。
3
电极过程
电极过程：发生在电极/溶液界面上的电极反应、化学转化和电
极附近液层中的传质作用等一系列变化的总和。
电极过程动力学：电极过程的历程、速度及其影响因素称为电
极过程动力学。
电化学动力学的核心就是电极过程动力学
液相传质过程不涉及物质的化学变化，而且对电化学反应过程
有影响的主要是电极表面附近液层中的传质过程，因此，对于
单个过程的研究，对溶液本体中的传质过程研究不多，而是重
点研究阴极和阳极上发生的电极反应过程。
4
电极的极化
电极极化：有电流通过时电极电位偏离平衡电位的现象。
处于热力学平衡状态的电极体系(可逆电极)，由于氧化反应和还原反
应速度相等，电荷交换和物质交换都处于动态平衡中，因此净反应速
度为0，电极上没有电流通过，即外电流等于0，这时的电极电位就是
平衡电位。
如果电极上有电流通过时，就有净反应发生，说明电极失去了原来的
平衡状态，电极电位因此偏离平衡电位。
在电化学体系中，发生电极极化时，阴极的电极电位总是变得比平衡
电位更负，阳极的电极电位总是变得比平衡电位更正。因此，电极电
位偏离平衡电位向负移称为阴极极化，向正移称为阳极极化。
5
电极的极化
过电位：在一定的电流密度下，电极电位与平衡电位的差值称
为该电流密度下的过电位，用η表示。
过电位是表征电极极化程度的重要参数，习惯上取过电位为正
值。因此，一般规定阴极极化时：
η ϕ ϕ= − 平
c cη ϕ ϕ= −平
阳极极化时：
a aη ϕ ϕ= − 平
6

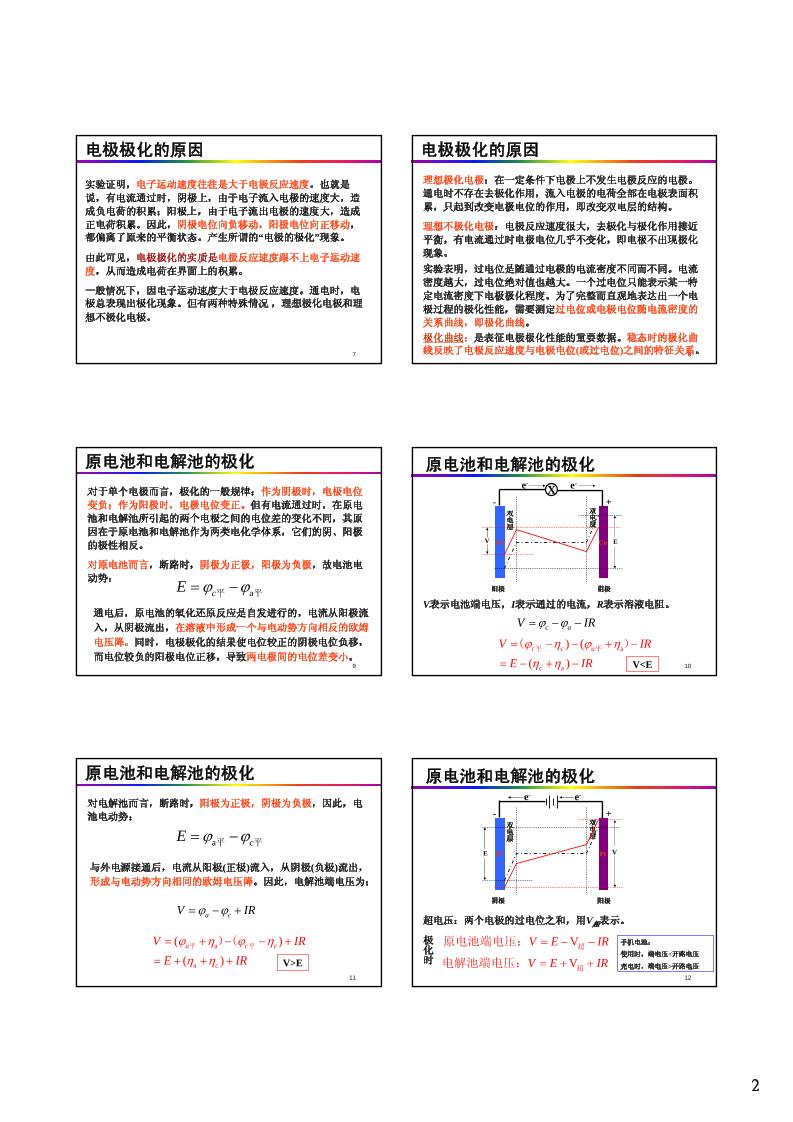

电极极化的原因
电极体系是两类导体串联组成的体系。断路时，两类导体中都没有载
流子的流动，只有电极/溶液界面上的氧化、还原反应的动态平衡以及
由此建立的相间电位(平衡电位)。
有电流通过时，外线路和金属电极中有自由电子的定向运动，溶液中
有正负离子的定向运动，界面上有一定的净电极反应，使得两种导电
方式得以相互转化。
在这种情况下，只有界面反应速度足够快，能够将电子导电带到界面
的电荷及时转移给离子导体，才不会在电极表面积累电荷，造成相间
电位差的变化，从而保持住未通电的平衡态。
可见，有电流通过时，一方面，电子流动导致电极表面电荷积累，使
电极电位偏离平衡状态，即极化作用；另一方面，电极反应吸收电子
运动所传递过来的电荷，使电极电位恢复平衡状态，即去极化作用。
2
7
电极极化的原因
实验证明，电子运动速度往往是大于电极反应速度。也就是
说，有电流通过时，阴极上，由于电子流入电极的速度大，造
成负电荷的积累；阳极上，由于电子流出电极的速度大，造成
正电荷积累。因此，阴极电位向负移动，阳极电位向正移动，
都偏离了原来的平衡状态。产生所谓的“电极的极化”现象。
由此可见，电极极化的实质是电极反应速度跟不上电子运动速
度，从而造成电荷在界面上的积累。
一般情况下，因电子运动速度大于电极反应速度。通电时，电
极总表现出极化现象。但有两种特殊情况 ，理想极化电极和理
想不极化电极。
8
电极极化的原因
理想极化电极：在一定条件下电极上不发生电极反应的电极。
通电时不存在去极化作用，流入电极的电荷全部在电极表面积
累，只起到改变电极电位的作用，即改变双电层的结构。
理想不极化电极：电极反应速度很大，去极化与极化作用接近
平衡，有电流通过时电极电位几乎不变化，即电极不出现极化
现象。
极化曲线：是表征电极极化性能的重要数据。稳态时的极化曲
线反映了电极反应速度与电极电位(或过电位)之间的特征关系。
实验表明，过电位是随通过电极的电流密度不同而不同。电流
密度越大，过电位绝对值也越大。一个过电位只能表示某一特
定电流密度下电极极化程度。为了完整而直观地表达出一个电
极过程的极化性能，需要测定过电位或电极电位随电流密度的
关系曲线，即极化曲线。
9
原电池和电解池的极化
对于单个电极而言，极化的一般规律：作为阴极时，电极电位
变负；作为阳极时，电极电位变正。但有电流通过时，在原电
池和电解池所引起的两个电极之间的电位差的变化不同，其原
因在于原电池和电解池作为两类电化学体系，它们的阴、阳极
的极性相反。
对原电池而言，断路时，阴极为正极，阳极为负极，故电池电
动势：
通电后，原电池的氧化还原反应是自发进行的，电流从阳极流
入，从阴极流出，在溶液中形成一个与电动势方向相反的欧姆
电压降。同时，电极极化的结果使电位较正的阴极电位负移，
而电位较负的阳极电位正移，导致两电极间的电位差变小。
acE ϕ ϕ= −平 平
10
原电池和电解池的极化
c aV IRϕ ϕ= − −
Zn Cu
X
双
电
层
双
电
层
E
- +
e- e-
V
V表示电池端电压，I表示通过的电流，R表示溶液电阻。
阳极 阴极
a
a
) (
( )
c c a
c
V IR
E IR
ϕ η ϕ η
η η
= − − + −
= − + −
平 平( ）
VE
12
原电池和电解池的极化
Pt Pt
双
电
层
双
电
层
E
- +
e- e-
V
超电压：两个电极的过电位之和，用V超表示。
阴极 阳极
VV E IR= − −超原电池端电压：
VV E IR= + +超电解池端电压：
手机电池：
使用时，端电压<开路电压
充电时，端电压>开路电压
极
化
时
3

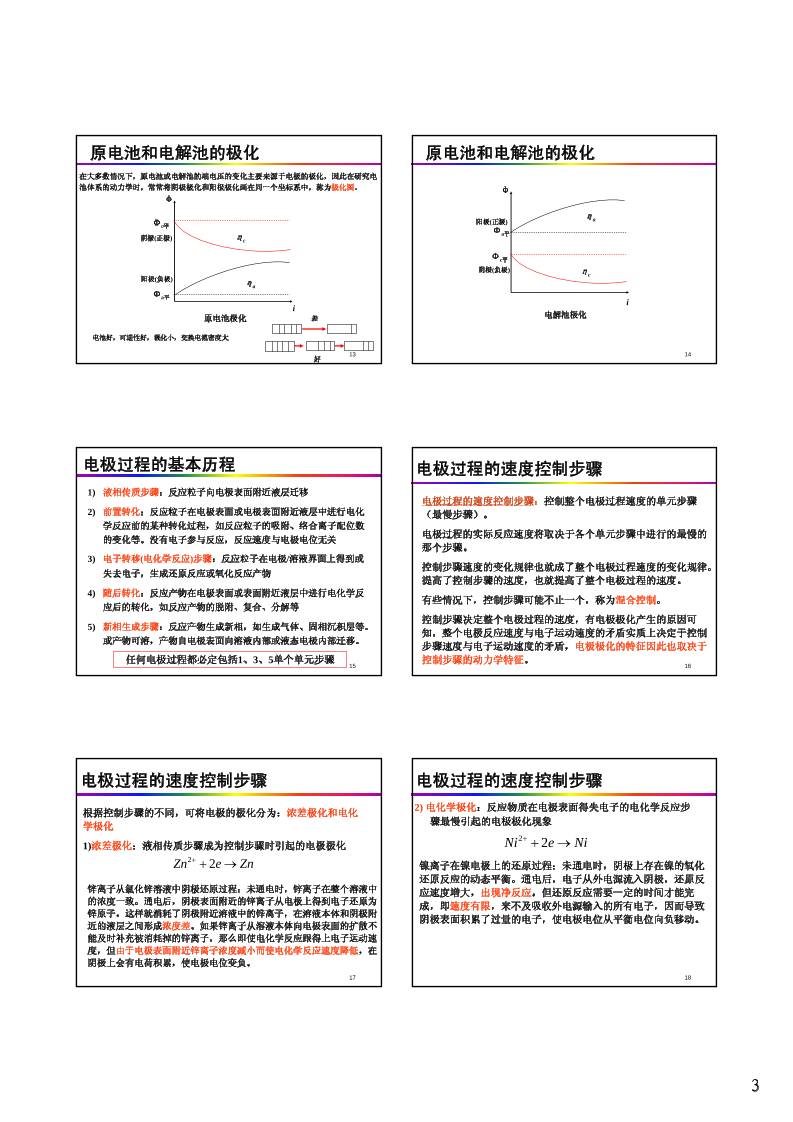

13
原电池和电解池的极化
φ
Φc平
Φa平
阴极(正极)
阳极(负极)
i
ηc
ηa
原电池极化
电池好，可逆性好，极化小，交换电流密度大
差
好
在大多数情况下，原电池或电解池的端电压的变化主要来源于电极的极化，因此在研究电
池体系的动力学时，常常将阴极极化和阳极极化画在同一个坐标系中，称为极化图。
14
原电池和电解池的极化
φ
Φa平
Φc平
阳极(正极)
阴极(负极)
i
ηc
ηa
电解池极化
15
电极过程的基本历程
1) 液相传质步骤：反应粒子向电极表面附近液层迁移
2) 前置转化：反应粒子在电极表面或电极表面附近液层中进行电化
学反应前的某种转化过程，如反应粒子的吸附、络合离子配位数
的变化等。没有电子参与反应，反应速度与电极电位无关
3) 电子转移(电化学反应)步骤：反应粒子在电极/溶液界面上得到或
失去电子，生成还原反应或氧化反应产物
4) 随后转化：反应产物在电极表面或表面附近液层中进行电化学反
应后的转化，如反应产物的脱附、复合、分解等
5) 新相生成步骤：反应产物生成新相，如生成气体、固相沉积层等。
或产物可溶，产物自电极表面向溶液内部或液态电极内部迁移。
任何电极过程都必定包括1、3、5单个单元步骤
16

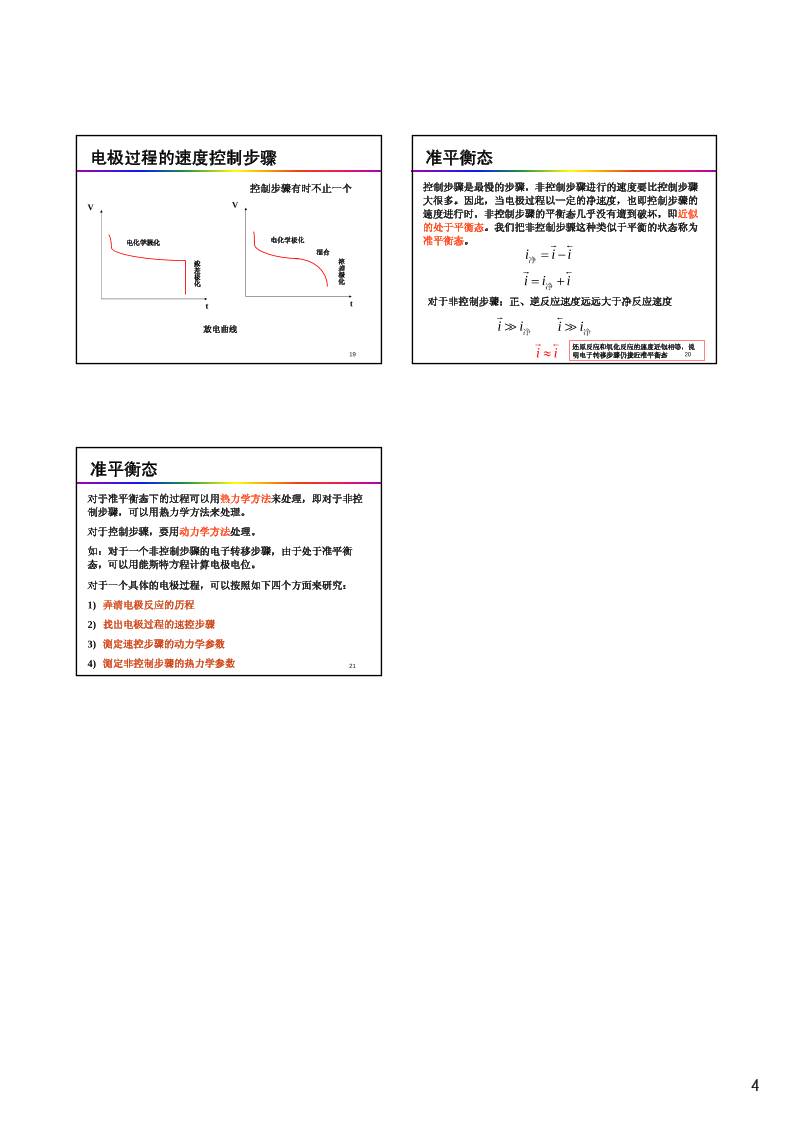

电极过程的速度控制步骤
电极过程的速度控制步骤：控制整个电极过程速度的单元步骤
（最慢步骤）。
电极过程的实际反应速度将取决于各个单元步骤中进行的最慢的
那个步骤。
控制步骤速度的变化规律也就成了整个电极过程速度的变化规律。
提高了控制步骤的速度，也就提高了整个电极过程的速度。
有些情况下，控制步骤可能不止一个，称为混合控制。
控制步骤决定整个电极过程的速度，有电极极化产生的原因可
知，整个电极反应速度与电子运动速度的矛盾实质上决定于控制
步骤速度与电子运动速度的矛盾，电极极化的特征因此也取决于
控制步骤的动力学特征。
17
电极过程的速度控制步骤
锌离子从氯化锌溶液中阴极还原过程：未通电时，锌离子在整个溶液中
的浓度一致。通电后，阴极表面附近的锌离子从电极上得到电子还原为
锌原子。这样就消耗了阴极附近溶液中的锌离子，在溶液本体和阴极附
近的液层之间形成浓度差。如果锌离子从溶液本体向电极表面的扩散不
能及时补充被消耗掉的锌离子，那么即使电化学反应跟得上电子运动速
度，但由于电极表面附近锌离子浓度减小而使电化学反应速度降低，在
阴极上会有电荷积累，使电极电位变负。
根据控制步骤的不同，可将电极的极化分为：浓差极化和电化
学极化
1)浓差极化：液相传质步骤成为控制步骤时引起的电极极化
2 2Zn e Zn+ + →
18
电极过程的速度控制步骤
镍离子在镍电极上的还原过程：未通电时，阴极上存在镍的氧化
还原反应的动态平衡。通电后，电子从外电源流入阴极，还原反
应速度增大，出现净反应。但还原反应需要一定的时间才能完
成，即速度有限，来不及吸收外电源输入的所有电子，因而导致
阴极表面积累了过量的电子，使电极电位从平衡电位向负移动。
2) 电化学极化：反应物质在电极表面得失电子的电化学反应步
骤最慢引起的电极极化现象
2 2Ni e Ni+ + →
4
19
电极过程的速度控制步骤
t
V
电化学极化
浓
差
极
化
t
V
电化学极化
浓
差
极
化
混合
放电曲线
控制步骤有时不止一个
20
准平衡态
控制步骤是最慢的步骤，非控制步骤进行的速度要比控制步骤
大很多。因此，当电极过程以一定的净速度，也即控制步骤的
速度进行时，非控制步骤的平衡态几乎没有遭到破坏，即近似
的处于平衡态。我们把非控制步骤这种类似于平衡的状态称为
准平衡态。
i i i= −
净
对于非控制步骤：正、逆反应速度远远大于净反应速度
i i≈
i i
净 i i
净
i i i= +净
还原反应和氧化反应的速度近似相等，说
明电子转移步骤仍接近准平衡态
21
准平衡态
对于准平衡态下的过程可以用热力学方法来处理，即对于非控
制步骤，可以用热力学方法来处理。
对于控制步骤，要用动力学方法处理。
如：对于一个非控制步骤的电子转移步骤，由于处于准平衡
态，可以用能斯特方程计算电极电位。
对于一个具体的电极过程，可以按照如下四个方面来研究：
1) 弄清电极反应的历程
2) 找出电极过程的速控步骤
3) 测定速控步骤的动力学参数
4) 测定非控制步骤的热力学参数
