概要信息：

菜鸟的阿拉伯飞毯  ——  启动代码生成向导 高手的无剑胜有剑  ——  软件模拟器
专家的哈雷望远镜  ——  性能分析器 未来战士的激光剑  ——  Cortex-M3 支持

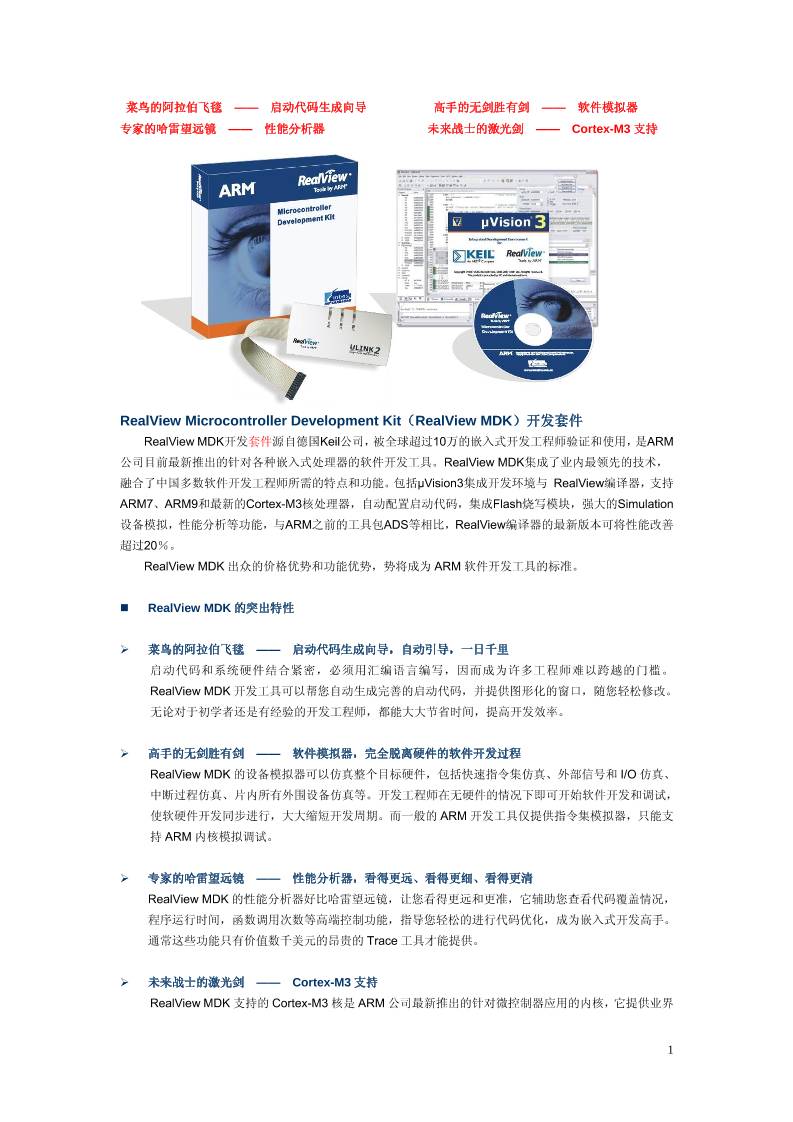

RealView Microcontroller Development Kit（RealView MDK）开发套件
RealView MDK开发套件源自德国Keil公司，被全球超过10万的嵌入式开发工程师验证和使用，是ARM
公司目前最新推出的针对各种嵌入式处理器的软件开发工具。RealView MDK集成了业内最领先的技术，
融合了中国多数软件开发工程师所需的特点和功能。包括µVision3集成开发环境与 RealView编译器，支持
ARM7、ARM9和最新的Cortex-M3核处理器，自动配置启动代码，集成Flash烧写模块，强大的Simulation
设备模拟，性能分析等功能，与ARM之前的工具包ADS等相比，RealView编译器的最新版本可将性能改善
超过20％。
    RealView MDK 出众的价格优势和功能优势，势将成为 ARM 软件开发工具的标准。

 RealView MDK 的突出特性

 菜鸟的阿拉伯飞毯  ——  启动代码生成向导，自动引导，一日千里
启动代码和系统硬件结合紧密，必须用汇编语言编写，因而成为许多工程师难以跨越的门槛。
RealView MDK 开发工具可以帮您自动生成完善的启动代码，并提供图形化的窗口，随您轻松修改。
无论对于初学者还是有经验的开发工程师，都能大大节省时间，提高开发效率。

 高手的无剑胜有剑  ——  软件模拟器，完全脱离硬件的软件开发过程
RealView MDK 的设备模拟器可以仿真整个目标硬件，包括快速指令集仿真、外部信号和 I/O 仿真、
中断过程仿真、片内所有外围设备仿真等。开发工程师在无硬件的情况下即可开始软件开发和调试，
使软硬件开发同步进行，大大缩短开发周期。而一般的 ARM 开发工具仅提供指令集模拟器，只能支
持 ARM 内核模拟调试。

 专家的哈雷望远镜  ——  性能分析器，看得更远、看得更细、看得更清
RealView MDK 的性能分析器好比哈雷望远镜，让您看得更远和更准，它辅助您查看代码覆盖情况，
程序运行时间，函数调用次数等高端控制功能，指导您轻松的进行代码优化，成为嵌入式开发高手。
通常这些功能只有价值数千美元的昂贵的 Trace 工具才能提供。

 未来战士的激光剑  ——  Cortex-M3 支持
RealView MDK 支持的 Cortex-M3 核是 ARM 公司最新推出的针对微控制器应用的内核，它提供业界
 1
领先的高性能和低成本的解决方案，未来几年将成为 MCU 应用的热点和主流。目前国内只有 ARM
公司的 MDK 和 RVDS 开发工具可以支持 Cortex－M3 芯片的应用开发。

 业界最优秀的编译器  ——  RealView 编译器，代码更小，性能更高
RealView MDK 的 RealView 编译器与 ADS 1.2 比较：
代码密度：比 ADS 1.2 编译的代码尺寸小 10%；
代码性能：比 ADS 1.2 编译的代码性能高 20%。

 配备 ULINK2 仿真器+ Flash 编程模块，轻松实现 Flash 烧写
RealView MDK 无需寻求第三方编程软件与硬件支持，通过配套的 ULINK2 仿真器与 Flash 编程工具，
轻松实现 CPU 片内 FLASH、外扩 FLASH 烧写，并支持用户自行添加 FLASH 编程算法；而且能支
持 FLASH 整片删除、扇区删除、编程前自动删除以及编程后自动校验等功能，轻松方便。

 绝对的高性价比——国际品质，本土价格
RealView MDK 中国版保留了 RealView MDK 国际版的所有卓越性能，而产品价格也是针对国内大多数
用户预算而专门定制的，力求给国内开发工程师提供最高性价比的开发工具解决方案。
 更贴身的服务——专业的本地化的技术支持和服务
RealView MDK 中国版用户将享受到专业的本地化的技术支持和服务，包括电话、Email、论坛、中文
技术文档等，这将有助于国内工程师们开发出更有竞争力的产品。

 µVision3 IDE
µVision IDE 在全球拥有庞大的用户群，超过 10 万开发工程师在使用 Keil 开发工具。国内大多数单片机工
程师都接触和使用过 µVision 开发环境，RealView MDK 可以帮助国内 8 位、16 位 MCU 开发工程师平滑
过 度 到 32 位 ARM 的 应 用 开 发 。 µVision IDE 简 单 易 用 ， 能 让 您 立 马 上 手 。


 µVision3 IDE 主要特性：

 功能强大的源代码编辑器；
 可根据开发工具配置的设备数据库；
 用于创建和维护工程的工程管理器；
 2
 集汇编、编译和链接过程于一体的编译工具；
 用于设置开发工具配置的对话框；
 真正集成高速 CPU 及片上外设模拟器的源码级调试器；
 高级 GDI 接口，可用于目标硬件的软件调试和 ULINK2 仿真器的连接；
 用于下载应用程序到 Flash ROM 中的 Flash 编程器；
 完善的开发工具手册、设备数据手册和用户向导。

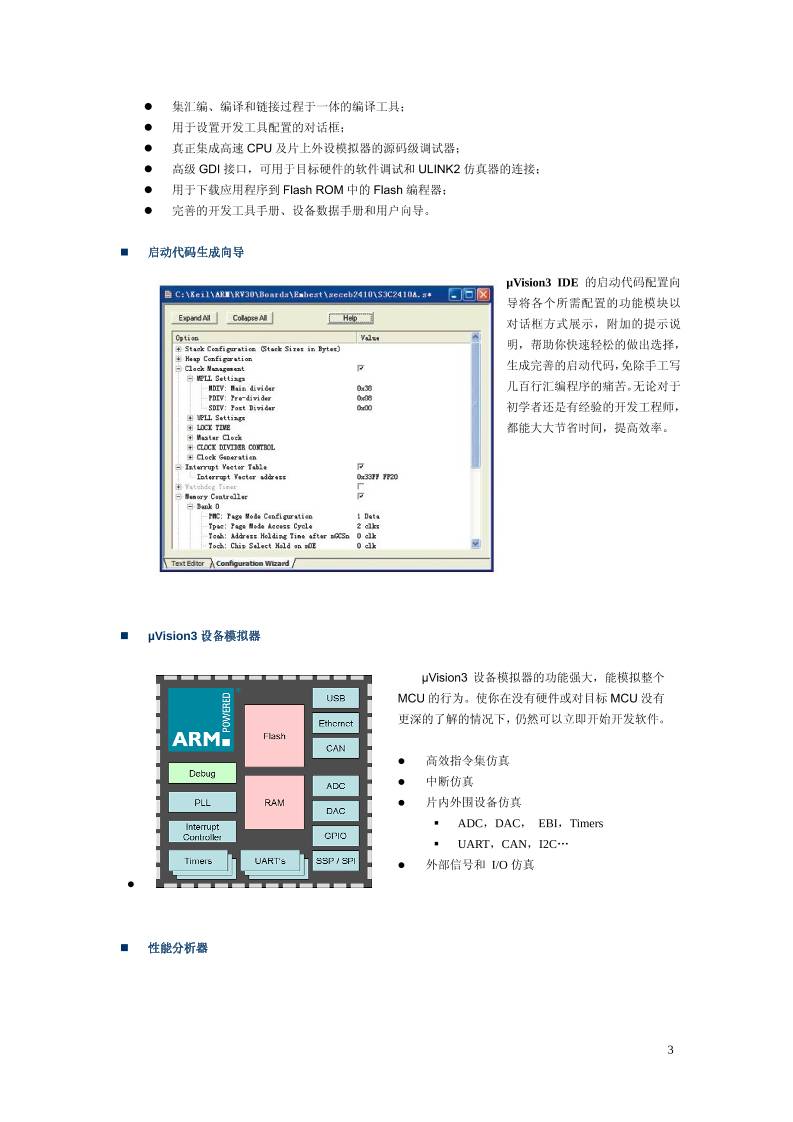

 启动代码生成向导
µVision3 IDE 的启动代码配置向
导将各个所需配置的功能模块以
对话框方式展示，附加的提示说
明，帮助你快速轻松的做出选择，
生成完善的启动代码，免除手工写
几百行汇编程序的痛苦。无论对于
初学者还是有经验的开发工程师，
都能大大节省时间，提高效率。


 µVision3 设备模拟器


µVision3 设备模拟器的功能强大，能模拟整个
MCU 的行为。使你在没有硬件或对目标 MCU 没有
更深的了解的情况下，仍然可以立即开始开发软件。

 高效指令集仿真
 中断仿真
 片内外围设备仿真
 ADC，DAC， EBI，Timers
 UART，CAN，I2C…
 外部信号和 I/O 仿真

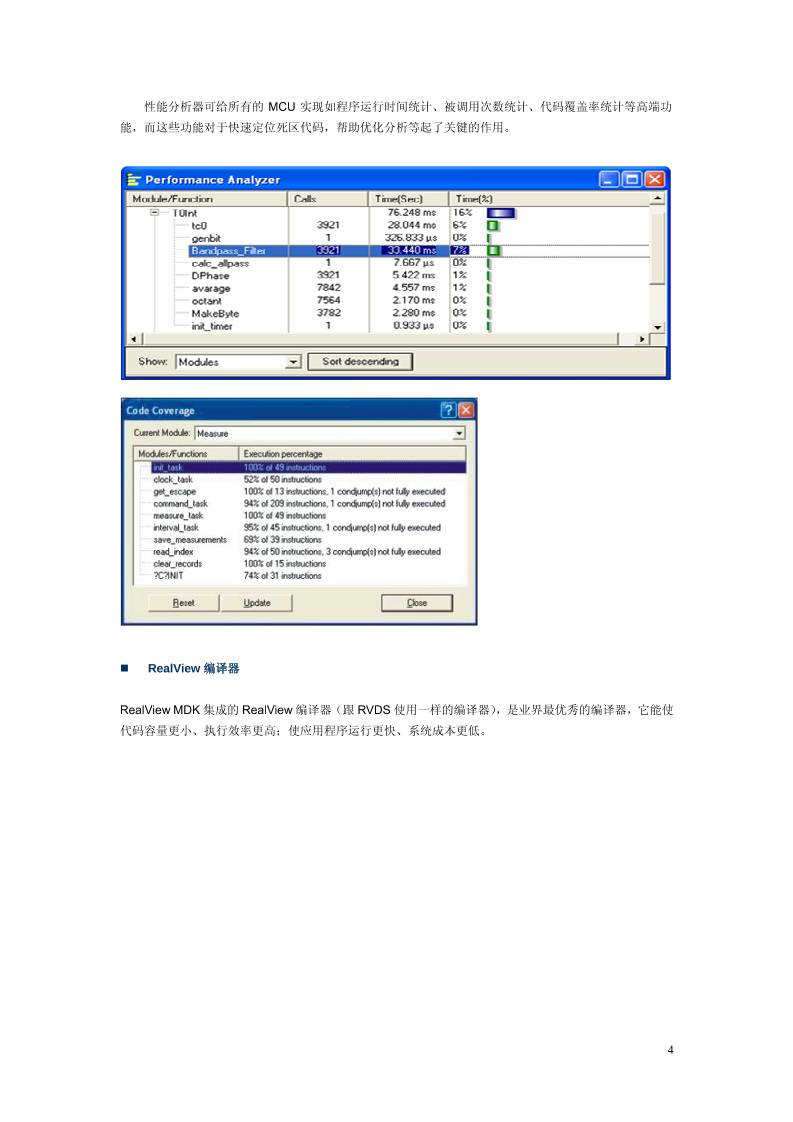

 性能分析器

 3
性能分析器可给所有的 MCU 实现如程序运行时间统计、被调用次数统计、代码覆盖率统计等高端功
能，而这些功能对于快速定位死区代码，帮助优化分析等起了关键的作用。



 RealView 编译器

RealView MDK 集成的 RealView 编译器（跟 RVDS 使用一样的编译器），是业界最优秀的编译器，它能使
代码容量更小、执行效率更高；使应用程序运行更快、系统成本更低。

 4

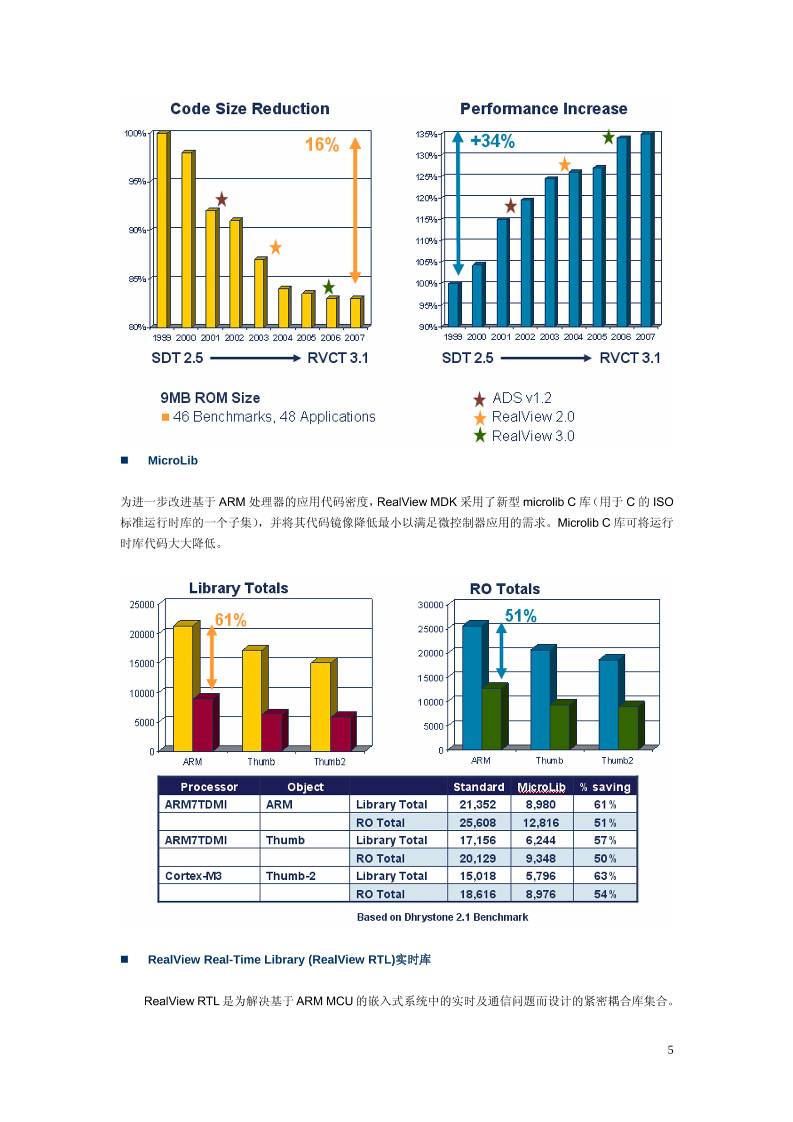

 MicroLib

为进一步改进基于 ARM 处理器的应用代码密度，RealView MDK 采用了新型 microlib C 库（用于 C 的 ISO
标准运行时库的一个子集），并将其代码镜像降低最小以满足微控制器应用的需求。Microlib C 库可将运行
时库代码大大降低。



 RealView Real-Time Library (RealView RTL)实时库

RealView RTL是为解决基于ARM MCU的嵌入式系统中的实时及通信问题而设计的紧密耦合库集合。
 5
它可以非常方便地应用于所有 ARM7、ARM9 和 Cortex-M3 系列的处理器，使得在 ARM 处理器上运行实
时程序非常容易。
它包含四个部分：RTX 实时内核、Flash 文件系统、TCP/IP 协议簇、RTL-CAN（控制域网络）。

RealView 实时库可以解决嵌入式开发中的如下几个常见问题：
 多任务 （可以在单 CPU 上管理几个工作或任务）；
 实时控制 （可以控制任务在既定时间内完成）；
 任务间通信 （可以实现系统中的任务间通信）；
 Internet 连接（通过以太网或串口（Modem））；
 嵌入式 Web 服务器（包括 CGI 脚本）；
 E-mail 公告（通过 SMTP）。

此外，RealView RTL 还包括几个用于 RTX 实时内核与各种通信接口连接的驱动器：
 CAN 驱动：CAN 驱动可用于 STR71x， STR73x， STR75x， and STR91x 等设备上；
 USB 设备驱动：基于标准 Windows 的 USB 设备驱动可用于 LPC2000 设备上。

 ULINK2 仿真器

ULINK2 仿真器是 ARM 公司最新推出的配套
RealView MDK 使用的仿真器，是 ULink 仿真器的升
级版本。ULINK2 不仅具有 ULINK 仿真器的所有功能，
还增加了串行调试（SWD）支持，返回时钟支持和实
时代理等功能。开发工程师通过结合使用 RealView
MDK 的调试器和 ULINK2，可以方便的在目标硬件上
进行片上调试 (使用 on-chip JTAG，  SWD 和
OCDS)、Flash 编程…

 ULINK2 新特点

 标准 Windows USB 驱动支持 ULINK2 即插即用
 支持基于 ARM Cortex-M3 的串行调试
 支持程序运行期间的存储器读写、终端仿真和串行调试输出
 支持 10-pin 连接线 (也支持 20-pin 连接线)

 ULINK2 主要功能：

 USB 通讯接口高速下载用户代码
 存储区域/寄存器查看
 快速单步程序运行
 多种程序断点
 片内 Flash 编程

 ULINK2 技术规格
特性
 6
RAM 断点 Unlimited
ROM 断点(ARM7/9) 2 max
ROM 断点(Cortex-M3) 6 max
ROM 断点(µPSD)
(Cannot Set While Executing)
5 max
ROM 断点(XC800)
(Cannot Set While Executing)
4 max
ROM 断点(XC166) 4 max
Execution 断点
(Set While Executing)
V
Access 断点(ARM7/9)
2 max
(R/W Only，With Value)
Access 断点(Cortex-M3)
4 max
(With Value)
Access 断点(µPSD) 3 max
Access 断点(XC800) 1 in IDATA max
Access 断点(XC166) 1 max
Trace History X
Real-Time Agent V
JTAG 时钟 <= 10MHz
JTAG RTCK 支持(Return Clock) V
Memory R/W(Bytes/sec) ≈ 28K
Flash R/W(Bytes/sec) ≈ 25K
Single-Step(Fast)(Instructions/sec) ≈ 50
















 7
 RealView MDK 版本说明

RealView MDK 中国版共分三个版本，大众版、企业版、专业版，各版本区别请见下
表：

  支持情况 Demo 版 大众版 企业版 专业版
编译器 ARM7/ARM9 16K 无限制 无限制 无限制
编译器 M3/M1 16K 16K 256K 无限制
编译优化级别 0 0 0, 1, 2, 3 0, 1, 2, 3
模拟器 16K 无限制 无限制 无限制
ARM MCUs
ARM7/ARM9,
Cortex-M3/M1
ARM7/ARM9
ARM7/ARM9,
Cortex-M3/M1
ARM7/ARM9,
Cortex-M3/M1
功能
帮助文档 中文 中文 中文 中文
仿真器 ULINK2 支持 16K 无限制 无限制 无限制
软件升级 无 一年 一年 一年
论坛 支持 支持 支持 支持
E_mail 无 支持 支持 支持
产品服务
电话 无 支持 支持 支持
国内统一价 大学用户价格另有优惠 ￥2500 ￥4600 ￥8000


 ARM 软件开发工具解决方案

 8
