概要信息：

�, �2

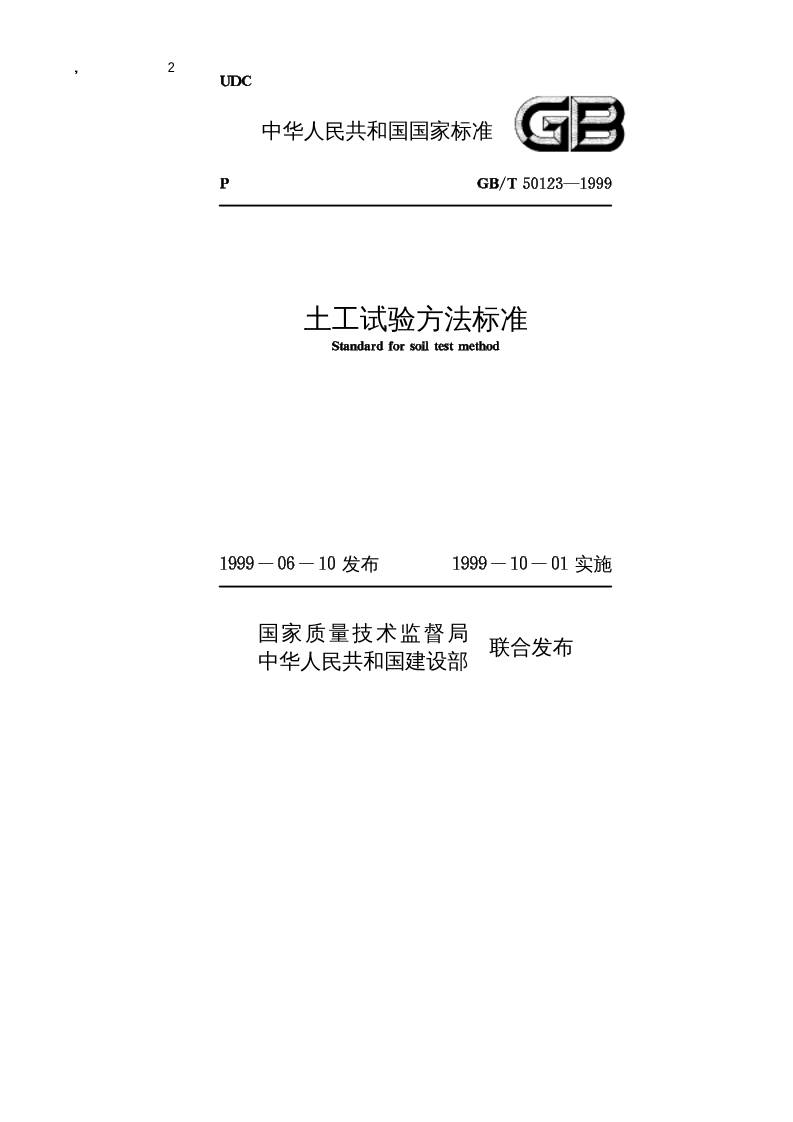

中华人民共和国国家标准
土工试验方法标准
发布 实施
国家质量技术监督局
中华人民共和国建设部
联合发布
中华人民共和国国家标准
土 工 试 验 方 法 标 准
主编部门 中华人民共和国水利部
批准部门 中华人民共和国建设部
施行日期 年 月 日

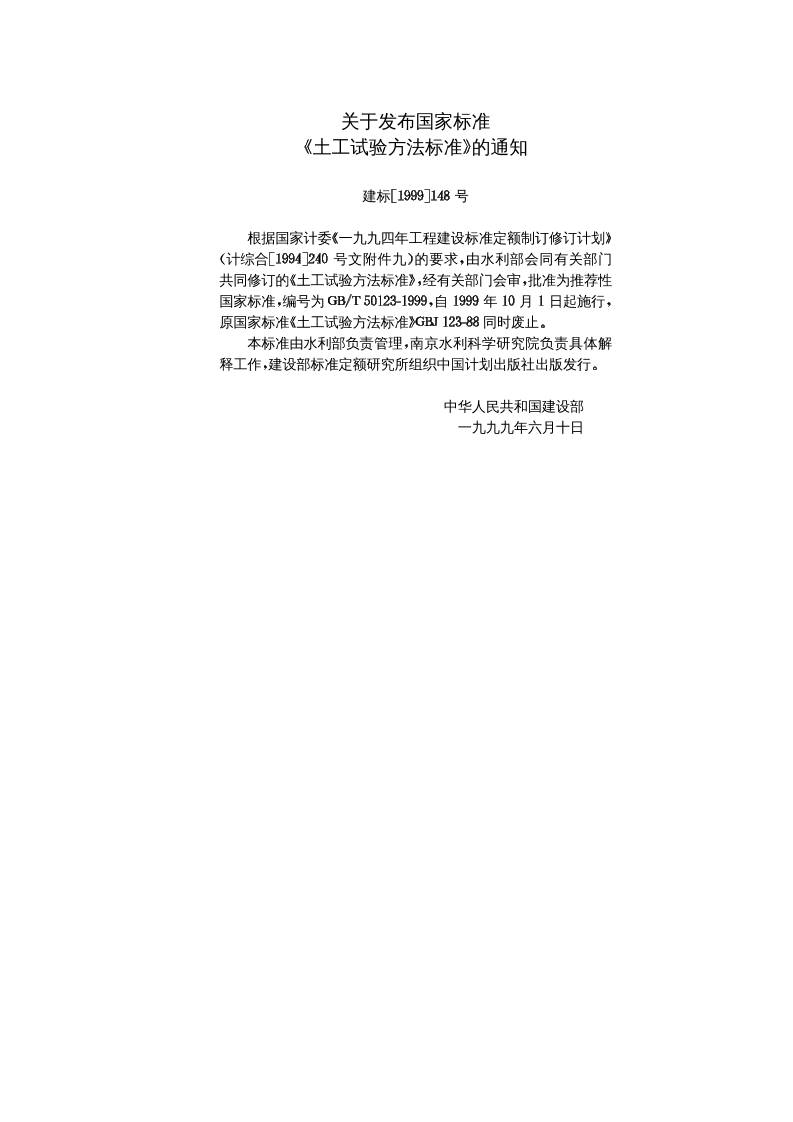

关于发布国家标准
土工试验方法标准 的通知
建标 号
根据国家计委 一九九四年工程建设标准定额制订修订计划
计综合 号文附件九 的要求 由水利部会同有关部门
共同修订的 土工试验方法标准 经有关部门会审 批准为推荐性
国家标准 编号为 自 年 月 日起施行
原国家标准 土工试验方法标准 同时废止
本标准由水利部负责管理 南京水利科学研究院负责具体解
释工作 建设部标准定额研究所组织中国计划出版社出版发行
中华人民共和国建设部
一九九九年六月十日

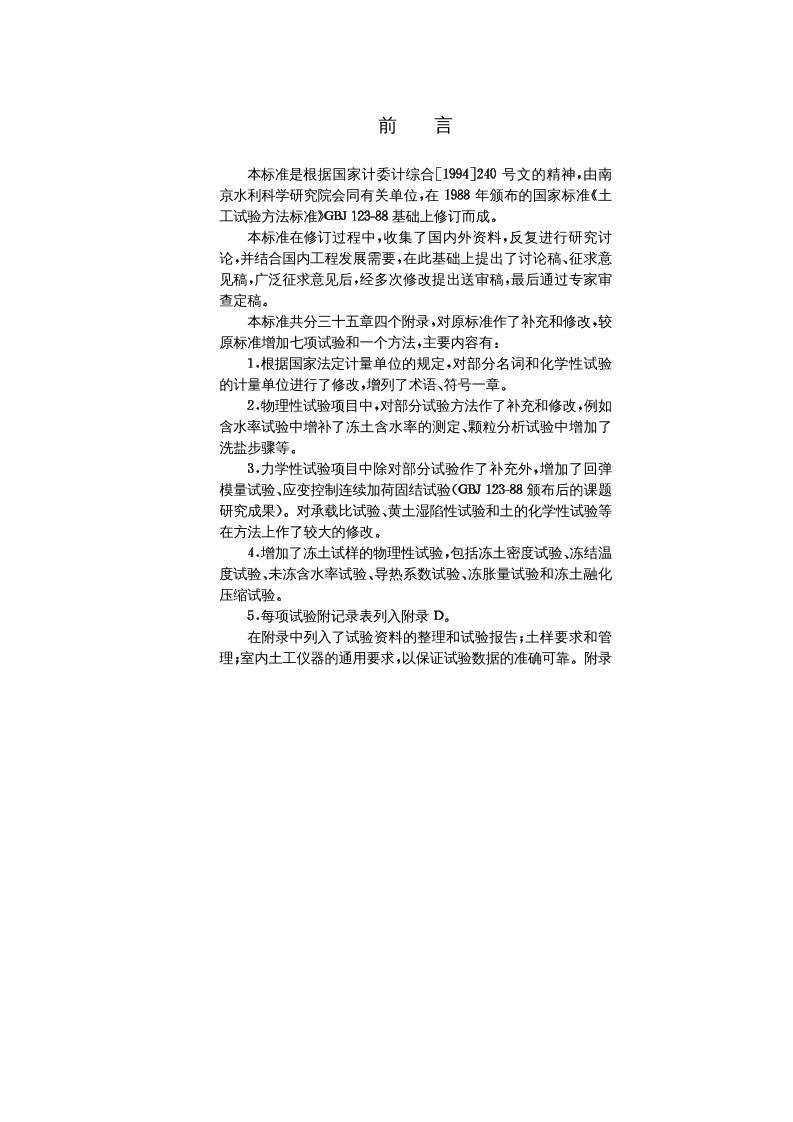

前 言
本标准是根据国家计委计综合 号文的精神 由南
京水利科学研究院会同有关单位 在 年颁布的国家标准 土
工试验方法标准 基础上修订而成
本标准在修订过程中 收集了国内外资料 反复进行研究讨
论 并结合国内工程发展需要 在此基础上提出了讨论稿 征求意
见稿 广泛征求意见后 经多次修改提出送审稿 最后通过专家审
查定稿
本标准共分三十五章四个附录 对原标准作了补充和修改 较
原标准增加七项试验和一个方法 主要内容有
根据国家法定计量单位的规定 对部分名词和化学性试验
的计量单位进行了修改 增列了术语 符号一章
物理性试验项目中 对部分试验方法作了补充和修改 例如
含水率试验中增补了冻土含水率的测定 颗粒分析试验中增加了
洗盐步骤等
力学性试验项目中除对部分试验作了补充外 增加了回弹
模量试验 应变控制连续加荷固结试验 颁布后的课题
研究成果 对承载比试验 黄土湿陷性试验和土的化学性试验等
在方法上作了较大的修改
增加了冻土试样的物理性试验 包括冻土密度试验 冻结温
度试验 未冻含水率试验 导热系数试验 冻胀量试验和冻土融化
压缩试验
每项试验附记录表列入附录
在附录中列入了试验资料的整理和试验报告 土样要求和管
理 室内土工仪器的通用要求 以保证试验数据的准确可靠 附录

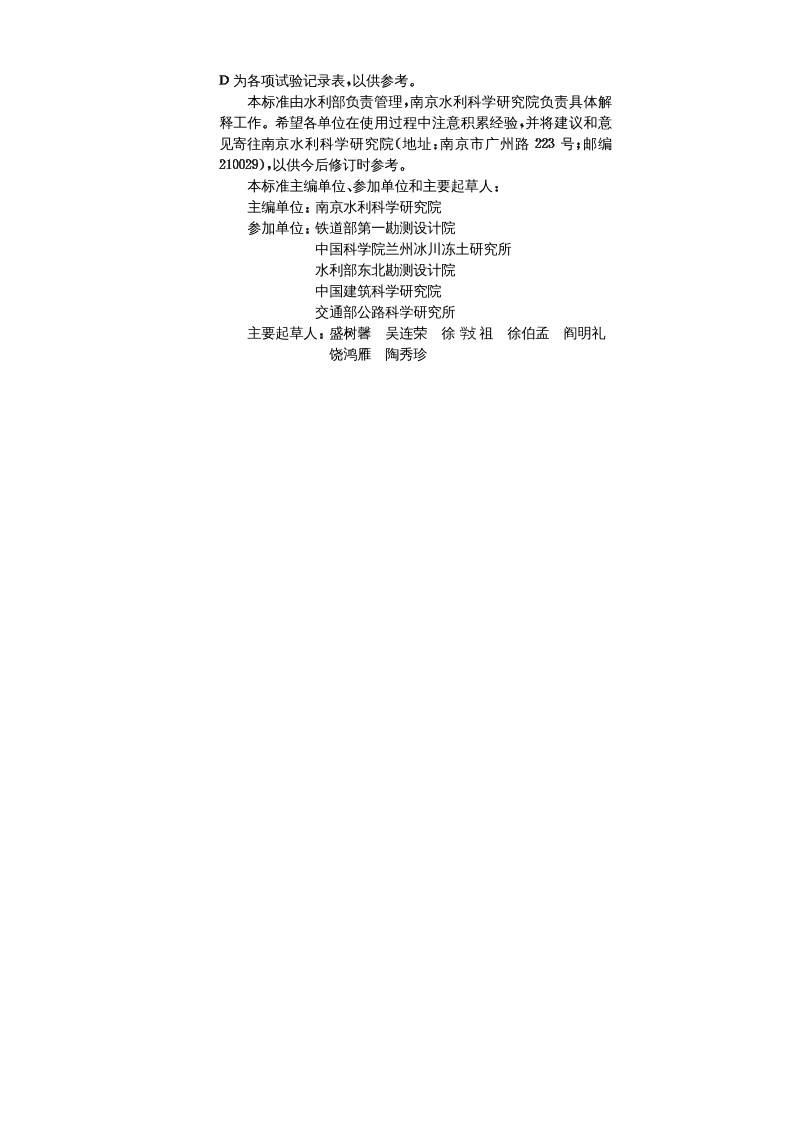

为各项试验记录表 以供参考
本标准由水利部负责管理 南京水利科学研究院负责具体解
释工作 希望各单位在使用过程中注意积累经验 并将建议和意
见寄往南京水利科学研究院 地址 南京市广州路 号 邮编
以供今后修订时参考
本标准主编单位 参加单位和主要起草人
主编单位 南京水利科学研究院
参加单位 铁道部第一勘测设计院
中国科学院兰州冰川冻土研究所
水利部东北勘测设计院
中国建筑科学研究院
交通部公路科学研究所
主要起草人 盛树馨 吴连荣 徐 学攴祖 徐伯孟 阎明礼
饶鸿雁 陶秀珍
目 次
总 则
术语 符号
术语
符号
试样制备和饱和
试样制备
试样饱和
含水率试验
密度试验
环刀法
蜡封法
灌水法
灌砂法
土粒比重试验
一般规定
比重瓶法
浮称法
虹吸筒法
颗粒分析试验
筛析法
密度计法
移液管法
界限含水率试验
液 塑限联合测定法
碟式仪液限试验
滚搓法塑限试验
收缩皿法缩限试验
砂的相对密度试验
一般规订
砂的最选干密度试验
砂的最大干密度试验
击实试验
承载比试验
回弹模量试验
杠杆压力仪法
强度仪法
渗透试验
一般规定
常水头渗透试验
变水头渗透试验
固结试验
标准固结试验
应变控制连续加荷固结试验
黄土湿陷试验
一般规定
湿陷系数试验
自重湿陷系数试验
溶滤变形系数试验
湿陷起始压力试验
三轴压缩试验
一般规定
仪器设备
试样制备和饱和
不固结不排水剪试验
固结不排水剪试验
固结排水剪试验
一个试样多级加荷试验
无侧限抗压强度试验
直接剪切试验
慢剪试验
固结快剪试验
快剪试验
砂类土的直剪试验
反复直剪强度试验
自由膨胀率试验
膨胀率试验
有荷载膨胀率试验
无荷载膨胀率试验
膨胀力试验
收缩试验
冻土密度试验
一般规定
浮称法
联合测定法
环刀法
充砂法
冻结温度试验
未冻含水率试验
冻土导热系数试验
冻胀量试验
冻土融化压缩试验
一般规定
室内冻土融化压缩试验
现场冻土融化压缩试验
酸碱度试验
易溶盐试验
浸出液制取
易溶盐总量测定
碳酸根和重碳酸根的测定
氯根的测定
硫酸根的测定 络合容量法
硫酸根的测定 比浊法
钙离子的测定
镁离子的测定
钙离子和镁离子的原子吸收分光光度测定
钠离子和钾离子的测定
中溶盐 石膏 试验
难溶盐 碳酸钙 试验
有机质试验
土的离心含水当量试验
附录 试验资料的整理与试验报告
附录 土样的要求与管理
附录 室内土工仪器通用要求
附录 各项试验记录
本标准用词说明
总 则
为了测定土的基本工程性质 统一试验方法 为工程设计
和施工提供可靠的参数 特制订本标准
本标准适用于工业和民用建筑 水利 交通等各类工程的
地基土及填筑土料的基本工程性质试验
本标准中仅将土分为粗粒土和细粒土两类 土的名称 应
根据现行国家标准 土的分类标准 确定
土工试验资料的整理 应通过对样本 试验测得的数据 的
研究来估计主体单元特征及其变化的规律 使土工试验的成果为
工程设计和施工提供准确可靠的土性指标 试验成果的分析整理
应按附录 进行
土工试验所用的仪器 设备应按现行国家标准 土工仪器
的基本参数及通用技术条件 采用 并定期按现行有关
规程进行检定和校准
土工试验方法除应遵守本标准外 尚应符合有关现行强制
性国家标准的规定
术语 符号
术 语
酸碱度
溶液中氢离子浓度的负对数
校准
在规定条件下 为确定计量仪器或测量系统的示值或实物量
具所代表的值与相对应的被测量的已知值之间关系的一组操作
有效应力路径
在土体的加压过程中 体内某平面上有效应力变化的轨迹
冻结温度
土中孔隙水发生冻结的最高温度
测力计
强度试验时所用的钢环或负荷传感器
荷载率
某级荷载增量与前一级荷载总量之比
平行测定
在相同条件下 采用二个以上试样同时进行试验
抗剪强度参数
表征土体抗剪性能的指标 包括粘聚力和内摩擦角
纯水
脱气水和离子交换水
土试样
用于试验的具有代表性的土样
饱和土
孔隙体积完全被水充满的土样
悬液
土粒与水的混合液
试验
按照规定的程序为给定的试样测试一种或多种特性的技术操
作
导热系数
表示土体导热能力的指标
融化压缩系数
冻土融化后 在单位压力作用下产生的相对压缩变形量
融化下沉系数
冻土融化过程中 在自重压力作用下产生的相对下沉量
未冻含水率
在一定负温下 冻土中未冻水的质量与干土质量之比 以百分
数表示
检定
通过检测 提供证明来确认满足规定的要求
符 号
尺寸和时间
试样断面积
试样的平均直径
土颗粒直径
试样高度
时间
试样体积
物理性指标
曲率系数
不均匀系数
相对密度
孔隙比
土粒比重
液性指数
塑性指数
饱和度
含水率
液限
塑限
缩限
试样密度
力学性指标
试样破坏时的孔隙水压力系数
融化压缩系数
压缩系数
孔隙水压力系数
压缩指数
回弹指数
固结系数
承载比
粘聚力
回弹模量
压缩模量
渗透系数
试样质量
体积压缩系数
单位压力
先期固结压力
膨胀力
渗水量
无侧限抗压强度
抗剪强度
单位沉降量
土的残余强度
灵敏度
孔隙水压力
湿陷系数
无荷载膨胀率
自由膨胀率
有荷载膨胀率
溶滤湿陷系数
自重湿陷系数
轴向应变
动力粘滞系数
冻胀率
正应力
有效应力
剪应力
内摩擦角
收缩系数
热学指标
温度
导热系数
化学指标
质量摩尔浓度
浓度
摩尔质量
物质的量
有机质
酸碱度
摩尔体积
易溶盐含量
质量浓度
试样制备和饱和
试 样 制 备
本试验方法适用于颗粒粒径小于 的原状土和扰动
土
根据力学性质试验项目要求 原状土样同一组试样间密度
的允许差值为 扰动土样同一组试样的密度与要求的
密度之差不得大于 一组试样的含水率与要求的含水
率之差不得大于
试样制备所需的主要仪器设备 应符合下列规定
细筛 孔径
洗筛 孔径
台秤和天平 称量 最小分度值 称量 最小
分度值 称量 最小分度值 称量 最小分度值
称量 最小分度值
环刀 不锈钢材料制成 内径 和 高
内径 高
击样器 如图 所示
压样器 如图 所示
抽气设备 应附真空表和真空缸
其他 包括切土刀 钢丝锯 碎土工具 烘箱 保湿缸 喷水
设备等
原状上试样制备 应按下列步骤进行
将土样筒按标明的上下方向放置 剥去蜡封和胶带 开启
土样筒取出土样 检查土样结构 当确定土样已受扰动或取土质量
不符合规定时 不应制备力学性质试验的试样
图 压样器
活塞 导筒 护环 上活塞 上导简 环刀
环刀 拉杆 试样 下导简 下活塞 试样 销钉
根据试验要求用环刀切取试样时 应在环刀内壁涂一薄层
凡上林 刃口向下放在土样上 将环刀垂直下压 并用切主刀沿环
刀外侧切削土样 边压边削至土样高出环刀 根据试样的软硬采用
钢丝据或切土刀整平环刀两端土样 擦净环刀外壁 称环刀和土的
总质量
从余土中取代表性试样测定含水率 比重 颗粒分析 界
限含水率等项试验的取样 应按本标准第 条 款步骤的规
定进行
切削试样时 应对土样的层次 气味 颜色 夹杂物 裂缝和
均匀性进行描述 对低塑性和高灵敏度的软土 制样时不得扰动
扰动土试样的备样 应按下列步骤进行
将土样从土样筒或包装袋中取出 对土样的颜色 气味 夹
杂物和土类及均匀程度进行描述 并将土样切成碎块 拌和均匀
取代表性土样测定含水率
对均质和含有机质的土样 宜采用天然含水率状态下代表
性土样 供颗粒分析 界限含水率试验 对非均质土应根据试验
项目取足够数量的土样 置于通风处凉干至可碾散为止 对砂土
和进行比重试验的土样宜在 温度下烘干 对有机质
含量超过 的土 含石膏和硫酸盐的土 应在 温度下
烘干
将风干或烘干的土样放在橡皮板上用木碾碾散 对不含砂
和砾的土样 可用碎土器碾散 碎土器不得将土粒破碎
对分散后的粗粒土和细粒土 应按本标准表 的要求
过筛 对含细粒土的砾质土 应先用水浸泡并充分搅拌 使粗细颗
粒分离后按不同试验项目的要求进行过筛
扰动上试样的制样 应按下列步骤进行
试样的数量视试验项目而定 应有备用试样 个
将碾散的风干土样通过孔径 或 的筛 取筛下足
够试验用的土样 充分拌匀 测定风干含水率 装入保湿缸或塑料
袋内备用
根据试验所需的土量与含水率 制备试样所需的加水量应
按下式计算
式中 制备试样所需要的加水量
湿土 或风干土 质量
湿土 或风干土 含水率
制样要求的含水率
称取过筛的风干土样平铺于搪瓷盘内 将水均匀喷洒于土
样上 充分拌匀后装入盛土容器内盖紧 润湿一昼夜 砂土的润湿
时间可酌减
测定润湿土样不同位置处的含水率 不应少于两点 含水
率差值应符合本标准第 条的规定
根据环刀容积及所需的干密度 制样所需的湿土量应按下
式计算
式中 试样的干密度
试样体积 环刀容积
扰动土制样可采用击样法和压样法
击样法 将根据环刀容积和要求干密度所需质量的湿土
倒入装有环刀的击样器内 击实到所需密度
压样法 将根据环刀容积和要求干密度所需质量的湿土
倒入装有环刀的压样器内 以静压力通过活塞将土样压
紧到所需密度
取出带有试样的环刀 称环刀和试样总质量 对不需要饱
和 且不立即进行试验的试样 应存放在保湿器内备用
试 样 饱 和
试样饱和宜根据土样的透水性能 分别采用下列方法
粗粒土采用浸水饱和法
渗透系数大于 的细粒土 采用毛细管饱和法 渗
透系数小于 等于 的细粒土 采用抽气饱和法
毛细管饱和法 应按下列步骤进行
选用框式饱和器 图 试样上 下面放滤纸和透
水板 装入饱和器内 并旋紧螺母
将装好的饱和器放入水箱内 注入清水 水面不宜将试样
淹没 关箱盖 浸水时间不得少于两昼夜 使试样充分饱和
取出饱和器 松开螺母 取出环刀 擦干外壁 称环刀和试
样的总质量 并计算试样的饱和度 当饱和度低于 时 应继
续饱和
试样的饱和度应按下式计算
或
式中 试样的饱和度
试样饱和后的含水率
试样饱和后的密度
土粒比重
试样的孔隙比
抽气饱和法 应按下列步骤进行
选用叠式或框式饱和器 图 和真空饱和装置
图 在叠式饱和器下夹板的正中 依次放置透水板
滤纸 带试样的环刀 滤纸 透水板 如此顺序重复 由下向上重叠
到拉杆高度 将饱和器上夹板盖好后 拧紧拉杆上端的螺母 将各
个环刀在上 下夹板间夹紧
将装有试样的饱和器放入真空缸内 真空缸和盖之间涂一
薄层凡上林 盖紧 将真空缸与抽气机接通 启动抽气机 当真空
压力表读数接近当地一个大气压力值时 抽气时间不少于 微
开管夹 使清水徐徐注入真空缸 在注水过程中 真空压力表读数
宜保持不变
图 真空饱和装置
饱和器 真空缸 橡皮塞 二通阀 排气管
管夹 引水管 盛水器 接抽气机
待水淹没饱和器后停止抽气 开管夹使空气进入真空缸
静止一段时间 细粒土宜为 使试样充分饱和
打开真空缸 从饱和器内取出带环刀的试样 称环刀和试
样总质量 并按本标准式 计算饱和度 当饱和度低于
时 应继续抽气饱和
含水率试验
本试验方法适用于粗粒土 细粒土 有机质土和冻土
本试验所用的主要仪器设备 应符合下列规定
电热烘箱 应能控制温度为
天平 称量 最小分度值 称量 最小分度
值
含水率试验 应按下列步骤进行
取具有代表性试样 或用环刀中的试样 有机质
土 砂类土和整体状构造冻土为 放人称量盒内 盖上盒盖 称
盒加湿土质量 准确至
打开盒盖 将盒置于烘箱内 在 的恒温下烘至
恒量 烘干时间对粘土 粉上不得少于 对砂土不得少于 对
含有机质超过干土质量 的土 应将温度控制在 的恒
温下烘至恒量
将称量盒从烘箱中取出 盖上盒盖 放入干燥容器内冷却
至室温 称盒加干土质量 准确至
试样的含水率 应按下式计算 准确至
式中 干土质量
湿土质量
对层状和网状构造的冻土含水率试验应按下列步骤进行
用四分法切取 试样 视冻土结构均匀程度而定 结构均匀
少取 反之多取 放入搪瓷盘中 称盘和试样质量 准确至
待冻土试样融化后 调成均匀糊状 土太湿时 多余的水分让
其自然蒸发或用吸球吸出 但不得将土粒带出 土太干时 可适当
加水 称土糊和盘质量 准确至 从糊状土中取样测定含水
率 其试验步骤和计算按本标准第 条进行
层状和网状冻土的含水率 应按下式计算 准确至
式中 含水率
冻土试样质量
糊状试样质量
糊状试样的含水率
本试验必须对两个试样进行平行测定 测定的差值 当含
水率小于 时为 当含水率等于 大于 时为 对层
状和网状构造的冻土不大于 取两个测值的平均值 以百分
数表示
含水率试验的记录格式见附录 表
密 度 试 验
环 刀 法
本试验方法适用于细粒土
本试验所用的主要仪器设备 应符合下列规定
环刀 内径 和 高度
天平 称量 最小分度值 称量 最小分度
值
环刀法测定密度 应按本标准第 条 款的步骤进
行
试样的湿密度 应按下式计算
式中 试样的湿密度 准确到
试样的干密度 应按下式计算
本试验应进行两次平行测定 两次测定的差值不得大于
取两次测值的平均值
环刀法试验的记录格式见附录 表
蜡 封 法
本试验方法适用于易破裂土和形状不规则的坚硬土
本试验所用的主要仪器设备 应符合下列规定
蜡封设备 应附熔蜡加热器
天平 应符合本标准第 条 款的规定
蜡封法试验 应按下列步骤进行
从原状土样中 切取体积不小于 的代表性试样 清
除表面浮土及尖锐棱角 系上细线 称试样质量 准确至
持线将试样缓缓浸入刚过溶点的蜡液中 浸没后立即提
出 检查试样周围的蜡膜 当有气泡时应用针刺破 再用蜡液补平
冷却后称蜡封试样质量
将蜡封试样挂在天平的一端 浸没于盛有纯水的烧杯中
称蜡封试样在纯水中的质量 并测定纯水的温度
取出试样 擦干蜡面上的水分 再称蜡封试样质量 当浸
水后试样质量增加时 应另取试样重做试验
试样的密度 应按下式计算
式中 蜡封试样质量
蜡封试样在纯水中的质量
纯水在 时的密度
蜡的密度
试样的干密度 应按式 计算
本试验应进行两次平行测定 两次测定的差值不得大于
取两次测值的平均值
蜡封法试验的记录格式见附录 表
灌 水 法
本试验方法适用于现场测定粗粒土的密度
本试验所用的主要仪器设备 应符合下列规定
储水筒 直径应均匀 并附有刻度及出水管
台秤 称量 最小分度值
灌水法试验 应按下列步骤进行
根据试样最大粒径 确定试坑尺寸见表
表 试 坑 尺 寸
试样最大粒径
试 坑 尺 寸
直 径 深 度
将选定试验处的试坑地面整平 除去表面松散的土层
按确定的试坑直径划出坑口轮廓线 在轮廓线内下挖至要
求深度 边挖边将坑内的试样装入盛土容器内 称试样质量 准确
到 并应测定试样的含水率
试坑挖好后 放上相应尺寸的套环 用水准尺找平 将大于
试坑容积的塑料薄膜袋平铺于坑内 翻过套环压住薄膜四周
记录储水简内初始水位高度 拧开储水筒出水管开关 将
水缓慢注入塑料薄膜袋中 当袋内水面接近套环边缘时 将水流
调小 直至袋内水面与套环边缘齐平时关闭出水管 持续
记录储水筒内水位高度 当袋内出现水面下降时 应另取塑
料薄膜袋重做试验
试坑的体积 应按下式计算
式中 试坑体积
储水筒内初始水位高度
储水筒内注水终了时水位高度
储水筒断面积
套环体积
试样的密度 应按下式计算
式中 取自试坑内的试样质量
灌水法试验的记录格式见附录 表
灌 砂 法
本试验方法适用于现场测定粗粒土的密度
本试验所用的主要仪器设备 应符合下列规定
密度测定器 由容砂瓶 灌砂漏斗和底盘组成 图
灌砂漏斗高 直径 尾部有孔径为 的圆柱形阀
门 容砂瓶容积为 容砂瓶和灌砂漏斗之间用螺纹接头联接
底盘承托灌砂漏斗和容砂瓶
图 密度测定器
底盘 灌砂漏斗 螺纹接头 容砂瓶 阀门
天平 称量 最小分度值 称量 最小分度值
标准砂密度的测定 应按下列步骤进行
标准砂应清洗洁净 粒径宜选用 密度宜选
用
组装容砂瓶与灌砂漏斗 螺纹联接处旋紧 称其质量
将密度测定器竖立 灌砂漏斗口向上 关阀门 向灌砂漏斗
中注满标准砂 打开阀门使灌砂漏斗内的标准砂漏入容砂瓶内 继
续向漏斗内注砂漏入瓶内 当砂停止流动时迅速关闭阀门 倒掉漏
斗内多余的砂 称容砂瓶 灌砂漏斗和标准砂的总质量 准确至
试验中应避免震动
倒出容砂瓶内的标准砂 通过漏斗向容砂瓶内注水至水面
高出阀门 关阀门 倒掉漏斗中多余的水 称容砂瓶 漏斗和水的总
质量 准确到 并测定水温 准确到 重复测定 次 次
测值之间的差值不得大于 取 次测值的平均值
容砂瓶的容积 应按下式计算
式中 容砂瓶容积
容砂瓶 漏斗和水的总质量
容砂瓶和漏斗的质量
不同水温时水的密度 查表
表 水 的 密 度
温 度 水的密度 温 度 水的密度 温 度 水的密度
标准砂的密度 应按下式计算
式中 标准砂的密度
容砂瓶 漏斗和标准砂的总质量
灌砂法试验 应按下列步骤进行
按本标准第 条 款的步骤挖好规定的试坑尺
寸 并称试样质量
向容砂瓶内注满砂 关阀门 称容砂瓶 漏斗和砂的总质
量 准确至
将密度测定器倒置 容砂瓶向上 于挖好的坑口上 打开阀
门 使砂注入试坑 在注砂过程中不应震动 当砂注满试坑时关
闭阀门 称容砂瓶 漏斗和余砂的总质量 准确至 并计算注满
试坑所用的标准砂质量
试样的密度 应按下式计算
式中 注满试坑所用标准砂的质量
试样的干密度 应按下式计算 准确至
灌砂法试验的记录格式见附录 表
土粒比重试验
一 般 规 定
对小于 等于和大于 土颗粒组成的土 应分别采用比
重瓶法 浮称法和虹吸管法测定比重
土颗粒的平均比重 应按下式计算
式中 土颗粒平均比重
粒径大于 等于 的土颗粒比重
粒径小于 的土颗粒比重
粒径大于 等于 的土颗粒质量占试样总质量
的百分比
粒径小于 的土颗粒质量占试样总质量的百分
比
本试验必须进行两次平行测定 两次测定的差值不得大于
取两次测值的平均值
比 重 瓶 法
本试验方法适用于粒径小于 的各类土
本试验所用的主要仪器设备 应符合下列规定
比重瓶 容积 或 分长颈和短颈两种
恒温水槽 准确度应为
砂浴 应能调节温度
天平 称量 最小分度值
温度计 刻度为 最小分度值为
比重瓶的校准 应按下列步骤进行
将比重瓶洗净 烘干 置于干燥器内 冷却后称量 准确至
将煮沸经冷却的纯水注入比重瓶 对长颈比重瓶注水至
刻度处 对短颈比重瓶应注满纯水 塞紧瓶塞 多余水自瓶塞毛细
管中溢出 将比重瓶放入恒温水槽直至瓶内水温稳定 取出比重
瓶 擦干外壁 称瓶 水总质量 准确至 测定恒温水槽内
水温 准确至
调节数个恒温水槽内的温度 温度差宜为 测定不同
温度下的瓶 水总质量 每个温度时均应进行两次平行测定 两次
测定的差值不得大于 取两次测值的平均值 绘制温度与
瓶 水总质量的关系曲线 见图
瓶加水质量
图 温度和瓶 水质量关系曲线
比重瓶法试验的试样制备 应按本标准第 条 款
的步骤进行
比重瓶法试验 应按下列步骤进行
将比重瓶烘干 称烘干试样 当用 的比重瓶
时 称烘干试样 装入比重瓶 称试样和瓶的总质量 准确至
向比重瓶内注入半瓶纯水 摇动比重瓶 并放在砂浴上煮
沸 煮沸时间自悬液沸腾起砂土不应少于 粘土 粉土不得
少于 沸腾后应调节砂浴温度 比重瓶内悬液不得溢出 对砂
土宜用真空抽气法 对含有可溶盐 有机质和亲水性胶体的土必须
用中性液体 煤油 代替纯水 采用真空抽气法排气 真空表读数宜
接近当地一个大气负压值 抽气时间不得少于
注 用中性液体 不能用煮沸法
将煮沸经冷却的纯水 或抽气后的中性液体 注入装有试
样悬液的比重瓶 当用长颈比重瓶时注纯水至刻度处 当用短颈
比重瓶时应将纯水注满 塞紧瓶塞 多余的水分自瓶塞毛细管中溢
出 将比重瓶置于恒温水槽内至温度稳定 且瓶内上部悬液澄清
取出比重瓶 擦干瓶外壁 称比重瓶 水 试样总质量 准确至
并应测定瓶内的水温 准确至
从温度与瓶 水总质量的关系曲线中查得各试验温度下的
瓶 水总质量
土粒的比重 应按下式计算
式中 比重瓶 水总质量
比重瓶 水 试样总质量
时纯水或中性液体的比重
水的比重可查物理手册 中性液体的比重应实测 称量应准确
至
比重瓶法试验的记录格式见附录 表
浮 称 法
本试验方法适用于粒径等于 大于 的各类土 且其中
粒径大于 的土质量应小于总土质量的
本试验所用的主要仪器设备 应符合下列规定
铁丝筐 孔径小于 边长为 高为
盛水容器 尺寸应大于铁丝筐
浮秤天平 称量 最小分度值 图
图 浮秤天平
平衡砝码 盛水容器 盛粗粒土的铁丝筐
浮称法试验 应按下列步骤进行
且取代表性试样 将试样表面清洗洁净 浸入
水中一昼夜后取出 放入铁丝筐 并缓慢地将铁丝筐浸没于水中
在水中摇动至试样中无气泡逸出
称铁丝筐和试样在水中的质量 取出试样烘干 并称烘干
试样质量
称铁丝筐在水中的质量 并测定盛水容器内水温 准确至
土粒比重 应按下式计算
式中 铁丝筐和试样在水中的质量
铁丝筐在水中的质量
时纯水的比重 查有关物理手册
浮称法试验的记录格式见附录 表
虹 吸 筒 法
本试验方法适用于粒径等于 大于 的各类土 且其中
粒径大于 的土质量等于 大于总土质量的
本试验所用的主要仪器设备 应符合下列规定
虹吸筒装置 图 由虹吸筒和虹吸管组成
天平 称量 最小分度值
量简 容积应大于
图 虹吸筒
虹吸筒 虹吸管 橡皮管 管夹 量筒
虹吸筒法比重试验 应按下列步骤进行
取代表性试样 试样应清洗洁净 浸入水中一
昼夜后取出晾干 对大颗粒试样宜用干布擦干表面 并称晾干试样
质量
将清水注入虹吸筒至虹吸管口有水溢出时关管夹 试样缓
缓放入虹吸筒中 边放边搅拌 至试样中无气泡逸出为止 搅动时
水不得溅出筒外
当虹吸筒内水面平稳时开管夹 让试样排开的水通过虹吸
管流入量筒 称量筒与水总质量 准确至 并测定量筒内水
温 准确到
取出试样烘至恒量 称烘干试样质量 准确至 称量
筒质量 准确至
土粒的比重 应按下式计算
式中 量筒质量
量筒与水总质量
晾干试样的质量
虹吸筒法比重试验的记录格式见附录 表
颗粒分析试验
筛 析 法
本试验方法适用于粒径小于 等于 大于
的土
本试验所用的仪器设备应符合下列规定
分析筛
粗筛 孔径为
细筛 孔径为
天平 称量 最小分度值 称量 最小分度值
称量 最小分度值
振筛机 筛析过程中应能上下震动
其他 烘箱 研钵 瓷盘 毛刷等
筛析法的取样数量 应符合表 的规定
表 取 样 数 量
颗粒尺寸 取样数量
以上
筛析法试验 应按下列步骤进行
按本标准表 的规定称取试样质量 应准确至
试样数量超过 时 应准确至
将试样过 筛 称筛上和筛下的试样质量 当筛下的
试样质量小于试样总质量的 时 不作细筛分析 筛上的试样
质量小于试样总质量的 时 不作粗筛分析
取筛上的试样倒入依次叠好的粗筛中 筛下的试样倒入依
次叠好的细筛中 进行筛析 细筛宜置于振筛机上震筛 振筛时间
宜为 再接由上而下的顺序将各筛取下 称各级筛上
及底盘内试样的质量 应准确至
筛后各级筛上和筛底上试样质量的总和与筛前试样总质
量的差值 不得大于试样总质量的
注 根据土的性质和工程要求可适当增减不同筛径的分析筛
含有细粒土颗粒的砂土的筛析法试验 应按下列步骤进
行
按本标准表 的规定称取代表性试样 置于盛水容器
中充分搅拌 使试样的粗细颗粒完全分离
将容器中的试样悬液通过 筛 取筛上的试样烘至恒
量 称烘干试样质量 应准确到 并按本标准第 条
款的步骤进行粗筛分析 取筛下的试样悬液 用带橡皮头的研杆研
磨 再过 筛 并将筛上试样烘至恒量 称烘干试样质量
应准确至 然后按本标准第 条 款的步骤进行细筛
分析
当粒径小于 的试样质量大于试样总质量的
时 应按本标准密度计法或移液管法测定小于 的颗粒组
成
小于某粒径的试样质量占试样总质量的百分比 应按下式
计算
式中 小于某粒径的试样质量占试样总质量的百分比
小于某粒径的试样质量
细筛分析时为所取的试样质量 粗筛分析时为试样
总质量
粒径小于 的试样质量占试样总质量的百分
比
以小于某粒径的试样质量占试样总质量的百分比为纵坐
标 颗粒粒径为横坐标 在单对数坐标上绘制颗粒大小分布曲线
见图
必要时计算级配指标 不均匀系数和曲率系数
不均匀系数按下式计算
式中 不均匀系数
限制粒径 颗粒大小分布曲线上的某粒径 小于该
粒径的土含量占总质量的
有效粒径 颗粒大小分布曲线上的某粒径 小于该
粒径的土含量占总质量的
曲率系数按下式计算
式中 曲率系数
颗粒大小分布曲线上的某粒径 小于该粒径的土含
量占总质量的
筛析法试验的记录格式见附录 表
土粒直径
图 颗粒大小分布曲线
密 度 计 法
本试验方法适用于粒径小于 的试样
本试验所用的主要仪器设备 应符合下列规定
密度计
甲种密度计 刻度 最小分度值为
乙种密度计 刻度为 最小分
度值为
量筒 内径约 容积 高约 刻度
准确至
洗筛 孔径
洗筛漏斗 上口直径大干洗筛直径 下口直径略小于量筒
内径
天平 称量 最小分度值 称量 最小分度
值
搅拌器 轮径 孔径 杆长约 带螺旋叶
煮沸设备 附冷凝管装置
温度计 刻度 最小分度值
其他 秒表 锥形瓶 容积 研钵 木杵 电导率仪
等
本试验所用试剂 应符合下列规定
六偏磷酸钠溶液 溶解 六偏磷酸钠 于
水中
酸性硝酸银溶液 溶解 硝酸银 于 的
硝酸 溶液中
酸性氯化钡溶液 溶解 氯化钡 于 的
盐酸 溶液中
密度计法试验 应按下列步骤进行
试验的试样 宜采用风干试样 当试样中易溶盐含量大于
时 应洗盐 易溶盐含量的检验方法可用电导法或目测法
电导法 按电导率仪使用说明书操作测定 时 试样溶
液 土水比为 的电导率 并按下式计算 时的电
导率
式中 时悬液的电导率
时悬液的电导率
测定时悬液的温度
当 大于 时应洗盐
注 若 大于 应按本标准第 节各步骤测定易溶盐含量
目测法 取风干试样 于烧杯中 加适量纯水调成糊状
研散 再加纯水 煮沸 冷却后移入试管中
放置过夜 观察试管 出现凝聚现象应洗盐 易溶盐含量
测定按本标准第 节各步骤进行
洗盐方法 按式 计算 称取干土质量为 的
风干试样质量 准确至 倒入 的锥形瓶中
加纯水 搅拌后用滤纸过滤或抽气过滤 并用纯
水洗滤到滤液的电导率 小于 或对 酸
性硝酸银溶液和 酸性氯化钡溶液无白色沉淀反应
为止 滤纸上的试样按第 款步骤进行操作
称取具有代表性风干试样 过 筛 求出筛
上试样占试样总质量的百分比 取筛下土测定试样风干含水率
试样干质量为 的风干试样质量按下式计算
当易溶盐含量小于 时
当易溶盐含量大于 等于 时
式中 易溶盐含量
将风于试样或洗盐后在滤纸上的试样 倒入 锥形
瓶 注入纯水 浸泡过夜 然后置于煮沸设备上煮沸 煮沸时
间宜为
将冷却后的悬液移入烧杯中 静置 通过洗筛漏斗将
上部悬液过 筛 遗留杯底沉淀物用带橡皮头研杵研散
再加适量水搅拌 静置 再将上部悬液过 筛 如此重
复倾洗 每次倾洗 最后所得悬液不得超过 直至杯底砂粒
洗净 将筛上和杯中砂粒合并洗入蒸发皿中 倾去清水 烘干 称量
并按本标准第 条 款的步骤进行细筛分析 并计算各级
颗粒占试样总质量的百分比
将过筛悬液倒入量筒 加入 六偏磷酸钠 再注入
纯水至
注 对加入六偏磷酸钠后仍产生凝聚的试样应选用其他分散剂
将搅拌器放入量筒中 沿悬液深度上下搅拌 取出搅
拌器 立即开动秒表 将密度计放入悬液中 测记
和 时的密度计读数 每次读数均应在预定时
间前 将密度计放入悬液中 且接近读数的深度 保持密
度计浮泡处在量筒中心 不得贴近量筒内壁
密度计读数均以弯液面上缘为准 甲种密度计应准确至
乙种密度计应准确至 每次读数后 应取出密度计放
入盛有纯水的量筒中 并应测定相应的悬液温度 准确至
放入或取出密度计时 应小心轻放 不得扰动悬液
小于某粒径的试样质量占试样总质量的百分比应按下式
计算
甲种密度计
式中 小于某粒径的试样质量百分比
试样干质量
土粒比重校正值 查表
悬液温度校正值 查表
弯月面校正值
分散剂校正值
甲种密度计读数
乙种密度计
式中 土粒比重校正值 查表
悬液温度校正值 查表
弯月面校正值
分散剂校正值
乙种密度计读数
悬液体积
时纯水的密度
表 土粒比重校正表
土粒比重
比 重 校 正 值
甲种密度计 乙种密度计
续表
土粒比重
比 重 校 正 值
甲种密度计 乙种密度计
表 温度校正值表
悬液温度
甲种密度计
温度校正值
乙种密度计
温度校正值
悬液温度
甲种密度计
温度校正值
乙种密度计
温度校正值
续表
悬液温度
甲种密度计
温度校正值
乙种密度计
温度校正值
悬液温度
甲种密度计
温度校正值
乙种密度计
温度校正值
试样颗粒粒径应按下式计算
式中 试样颗粒粒径
水的动力粘滞系数 查表
时水的比重
时纯水的密度
某一时间内的土粒沉降距离
沉降时间
重力加速度
颗粒大小分布曲线 应按本标准第 条的步骤绘制
当密度计法和筛析法联合分析时 应将试样总质量折算后绘制颗
粒大小分布曲线 并应将两段曲线连成一条平滑的曲线见本标准
图
密度计法试验的记录格式见附录 表
移 液 管 法
本试验方法适用于粒径小于 的试样
本试验所用的主要仪器设备应符合下列要求
移液管 图 容积
图 移液管装置
二通阀 三通阀 移液管 接吸球
放液口 移液管容积 移液管口
烧杯 容积
天平 称量 最小分度值
其他与密度计法相同
移液管法试验 应按下列步骤进行
取代表性试样 粘土 砂土 准确至 并
按本标准第 条 款的步骤制备悬液
将装置悬液的量筒置于恒温水槽中 测记悬液温度 准确
至 试验过程中悬液温度变化范围为 并按本标准
式 计算粒径小于 和其他所需
粒径下沉一定深度所需的静置时间 或查表
表 土粒在不同温度静水中沉降时间表
土粒
比重
土粒
直径
沉降
距离
注 表也可以固定相同的沉降距离计算出相应的沉降时间
用搅拌器沿悬液深度上 下搅拌 取出搅拌器 开动
秒表 将移液管的二通阀置于关闭位置 三通阀置于移液管和吸球
相通的位置 根据各粒径所需的静置时间 提前 将移液管放入
悬液中 浸入深度为 用吸球吸取悬液 吸取量应不少于
旋转三通阀 使吸球与放液口相通 将多余的悬液从放液
回流出 收集后倒入原悬液中
将移液管下口放火烧杯内 旋转三通阀 使吸球与移液管
相通 用吸球将悬液挤入烧杯中 从上口倒入少量纯水 旋转二通
阀 使上下口连通 水则通过移液管将悬液洗入烧杯中
将烧杯内的悬液蒸干 在 温度下烘至恒量 称
烧杯内试样质量 准确至
小于某粒径的试样质量占试样总质量的百分比 应按下式
计算
式中 悬液总体积
吸取悬液的体积
吸取 悬液中的试样干质量
颗粒大小分布曲线应按本标准第 条绘制 当移液
管法和筛析法联合分析时 应将试样总质量折算后绘制颗粒大小
分布曲线 并将两段曲线连成一条平滑的曲线见本标准图
移液管法试验的记录格式见附录 表
界限含水率试验
液 塑限联合测定法
本试验方法适用于粒径小于 以及有机质含量不大
于试样总质量 的土
本试验所用的主要仪器设备 应符合下列规定
液 塑限联合测定仪 图 包括带标尺的圆锥仪 电
磁铁 显示屏 控制开关和试样杯 圆锥质量为 锥角为
读数显示宜采用光电式 游标式和百分表式 试样杯内径为
高度为
图 液 塑限联合测定仪示意图
显示屏 电磁铁 带标尺的圆锥仪 试样杯 控制开关 升降座
天平 称量 最小分度值
液 塑限联合测定法试验 应按下列步骤进行
本试验宜采用天然含水率试样 当土样不均匀时 采用风
干试样 当试样中含有粒径大于 的土粒和杂物时 应过
筛
当采用天然含水率土样时 取代表性土样 采用风干
试样时 取 筛下的代表性土样 将试样放在橡皮板上
用纯水将土样调成均匀膏状 放入调土皿 浸润过夜
将制备的试样充分调拌均匀 填入试样杯中 填样时不应
留有空隙 对较干的试样应充分搓揉 密实地填入试样杯中 填满
后刮平表面
将试样杯放在联合测定仪的升降座上 在圆锥上抹一薄层
凡士林 接通电源 使电磁铁吸住圆锥
调节零点 将屏幕上的标尺调在零位 调整升降座 使圆锥
尖接触试样表面 指示灯亮时圆锥在自重下沉入试样 经 后测
读圆锥下沉深度 显示在屏幕上 取出试样杯 挖去锥尖入土处的
凡士林 取锥体附近的试样不少于 放入称量盒内 测定含水
率
将全部试样再加水或吹干并调匀 重复本条 至 款的步
骤分别测定第二点 第三点试样的圆锥下沉深度及相应的含水率
液塑限联合测定应不少于三点
注 圆锥入土深度宜为
试样的含水率应按本标准式 计算
以含水率为横坐标 圆锥入土深度为纵坐标在双对数坐标
纸上绘制关系曲线 图 三点应在一直线上如图中 线
当三点不在一直线上时 通过高含水率的点和其余两点连成二条
直线 在下沉为 处查得相应的 个含水率 当两个含水率的
差值小于 时 应以两点含水率的平均值与高含水率的点连一
直线如图中 线 当两个含水率的差值大于 等于 时 应重做
试验
在含水率与圆锥下沉深度的关系图 见本标准图
上查得下沉深度为 所对应的含水率为液限 查得下沉深度
为 所对应的含水率为 液限 查得下沉深度为 所
对应的含水率为塑限 取值以百分数表示 准确至
图 圆锥下沉深度与含水率关系曲线
塑性指数应按下式计算
式中 塑性指数
液限
塑限
液性指数应按下式计算
式中 液性指数 计算至
液 塑限联合测定法试验的记录格式见附录 表
碟式仪液限试验
本试验方法适用于粒径小于 的土
本试验所用的主要仪器设备 应符合下列规定
碟式液限仪 由铜碟 支架及底座组成 图 底座应
为硬橡胶制成
开槽器 带量规 具有一定形状和尺寸 图
图 碟式液限仪
开槽器 销子 支架 土碟
蜗轮 摇柄 底座 调整板
碟式仪的校准应按下列步骤进行
松开调整板的定位螺钉 将开槽器上的量规垫在铜碟与底
座之间 用调整螺钉将铜碟提升高度调整到
保持量规位置不变 迅速转动摇柄以检验调整是否正确
当蜗形轮碰击从动器时 铜碟不动 并能听到轻微的声音 表明调
整正确
拧紧定位螺钉 固定调整板
试样制备应按本标准第 条 款的步骤制备不同
含水率的试样
碟式仪法试验 应按下列步骤进行
将制备好的试样充分调拌均匀 铺于铜碟前半部 用调土
刀将铜碟前沿试样刮成水平 使试样中心厚度为 用开槽器
经蜗形轮的中心沿铜碟直径将试样划开 形成 形槽
以每秒两转的速度转动摇柄 使铜碟反复起落 坠击于底
座上 数记击数 直至槽底两边试样的合拢长度为 时 记录
击数 并在槽的两边取试样不应少于 放入称量盒内 测定含
水率
将加不同水量的试样 重复本条 款的步骤测定槽底两
边试样合拢长度为 所需要的击数及相应的含水率 试样宜
为 个 槽底试样合拢所需要的击数宜控制在 击之间
含水率按本标准式 计算
以击次为横坐标 含水率为纵坐标 在单对数坐标纸上绘
制击次与含水率关系曲线 图 取曲线上击次为 所对应
的整数含水率为试样的液限
图 液限曲线
碟式仪法液限试验的记录格式见附录 表
滚搓法塑限试验
本试验方法适用于粒径小于 的土
本试验所用的主要仪器设备 应符合下列规定
毛玻璃板 尺寸宜为
卡尺 分度值为
滚搓法试验 应按下列步骤进行
取 筛下的代表性试样 放在盛土皿中加纯水
拌匀 湿润过夜
将制备好的试样在手中揉捏至不粘手 捏扁 当出现裂缝
时 表示其含水率接近塑限
取接近塑限含水率的试样 用手搓成椭圆形 放在
毛玻璃板上用手掌滚搓 滚搓时手掌的压力要均匀地施加在土条
上 不得使土条在毛玻璃板上无力滚动 土条不得有空心现象 土
条长度不宜大于手掌宽度
当土条直径搓成 时产生裂缝 并开始断裂 表示试样
的含水率达到塑限含水率 当土条直径搓成 时不产生裂缝
或土条直径大于 时开始断裂 表示试样的含水率高于塑限或
低于塑限 都应重新取样进行试验
取直径 有裂缝的土条 测定土条的含水率
本试验应进行两次平行测定 两次测定的差值应符合本标
准第 条的规定 取两次测值的平均值
滚搓法试验的记录格式见附录 表
收缩皿法缩限试验
本试验方法适用于粒径小于 的土
本试验所用的主要仪器设备应符合下列规定
收缩皿 金属制成 直径为 高度
卡尺 分度值为
收缩皿法试验 应按下列步骤进行
取代表性试样 搅拌均匀 加纯水制备成含水率等
于 略大于 液限的试样
在收缩皿内涂一薄层凡上林 将试样分层填入收缩皿中
每次填入后 将收缩皿底拍击试验桌 直至驱尽气泡 收缩皿内填
满试样后刮平表面
擦净收缩皿外部 称收缩皿和试样的总质量 准确至
将填满试样的收缩皿放在通风处晾干 当试样颜色变淡
时 放入烘箱内烘至恒量 取出置于干燥器内冷却至室温 称收缩
皿和干试样的总质量 准确至
用蜡封法测定干试样的体积
本试验应进行两次平行测定 两次测定的差值应符合本标
准第 条的规定 取两次测值的平均值
土的缩限 应按下式计算 准确至
式中 土的缩限
制备时的含水率
湿试样的体积
干试样的体积
收缩皿法试验的记录格式见附录 表
砂的相对密度试验
一 般 规 定
本试验方法适用于粒径不大于 的土 且粒径
的试样质量不大于试样总质量的
砂的相对密度试验是进行砂的最大干密度和最小干密度
试验 砂的最小干密度试验宜采用漏斗法和量筒法 砂的最大干密
度试验采用振动锤击法
本试验必须进行两次平行测定 两次测定的密度差值不得
大于 取两次测值的平均值
砂的最小干密度试验
本试验所用的主要仪器设备 应符合下列规定
量简 容积 和 后者内径应大于
长颈漏斗 颈管的内径为 颈口应磨平
锥形塞 直径为 的圆锥体 焊接在铁杆上 图
砂面拂平器 十字形金属平面焊接在铜杆下端
最小于密度试验 应按下列步骤进行
将锥形塞杯自长颈漏斗下口穿入 并向上提起 使锥底堵
住漏斗管口 一并放入 的量筒内 使其下端与量筒底接
触
称取烘干的代表性试样 均匀缓慢地倒入漏斗中 将
漏斗和锥形塞杆同时提高 移动塞杆 使锥体略离开管口 管口应
经常保持高出砂面 使试样缓慢且均匀分布地落入量筒中
图 漏斗及拂平器
锥形塞 长颈漏斗 砂面拂平器
试样全部落入量筒后 取出漏斗和锥形塞 用砂面拂平器
将砂面拂平 测记试样体积 估读至
注 若试样中不含大于 的颗粒时 可取试样 用 的量筒进行试
验
用手掌或橡皮板堵住量筒口 将量筒倒转并缓慢地转回到
原来位置 重复数次 记下试样在量筒内所占体积的最大值 估读
至
取上述两种方法测得的较大体积值 计算最小干密度
最小干密度应按下式计算
式中 试样的最小干密度
最大孔隙比应按下式计算
式中 试样的最大孔隙比
砂的最小干密度试验记录格式见附录 表
砂的最大干密度试验
本试验所用的主要仪器设备 应符合下列规定
金属圆筒 容积 内径为 容积 内径为
高度均为 附护筒
振动叉 图
击锤 锤质量 落高 锤直径 图
图 振动叉 图 击锤
击球 音叉 击锤 锤座
最大干密度试验 应按下列步骤进行
取代表性试样 拌匀 分 次倒入金属圆筒进行振
击 每层试样宜为圆筒容积的 试样倒入筒后用振动叉以每分
钟往返 次的速度敲打圆周两侧 并在同一时间内用击锤
锤击试样表面 每分钟 次 直至试样体积不变为止 如此
重复第二层和第三层
取下护筒 刮平试样 称圆筒和试样的总质量 计算出试样
质量
最大干密度应按下式计算
式中 砂的最大干密度
最小孔隙比应按下式计算
式中 最小孔隙比
砂的相对密度应按下式计算
或
式中 砂的天然孔隙比
砂的相对密度
要求的干密度 或天然干密度
最大干密度试验记录格式见附录 表
击 实 试 验
本试验分轻型击实和重型击实 轻型击实试验适用于粒
径小于 的粘性土 重型击实试验适用于粒径不大于 的
土 采用三层击实时 最大粒径不大于
轻型击实试验的单位体积击实功约 重型击
实试验的单位体积击实功约
本试验所用的主要仪器设备 如图 应符合下列规
定
图 击实筒
套筒 击实筒 底板 整块
击实仪的击实筒和击锤尺寸应符合表 规定
击实仪的击锤应配导筒 击锤与导筒间应有足够的间隙使
锤能自由下落 电动操作的击锤必须有控制落距的跟踪装置和锤
击点按一定角度 轻型 重型 均匀分布的装置 重型击实
仪中心点每圈要加一击
图 击锤与导筒
提手 导筒 硬橡皮垫 击锤
表 击实仪主要部件规格表
试验
方法
锤底直径锤质量 落高 击 实 筒
内径 筒高 容积
护筒高度
轻 型
重 型
天平 称量 最小分度值
台秤 称量 最小分度值
标准筛 孔径为 和
试样推出器 宜用螺旋式千斤顶或液压式千斤顶 如无此
类装置 亦可用刮刀和修土刀从击实筒中取出试样
试样制备分为干法和湿法两种
干法制备试样应按下列步骤进行 用四分法取代表性土样
重型为 风干碾碎 过 重型过 或 筛
将筛下土样拌匀 并测定土样的风干含水率 根据土的塑限预估
最优含水率 并按本标准第 条 款的步骤制备 个不同
含水率的一组试样 相邻 个含水率的差值宜为
注 轻型击实中 个含水率中应有 个大于塑限 个小于塑限 个接近塑限
湿法制备试样应按下列步骤进行 取天然含水率的代表性
土样 重型为 碾碎 过 筛 重型过 或
将筛下土样拌匀 并测定土样的天然含水率 根据土样的
塑限预估最优含水率 按本条 款注的原则选择至少 个含水率
的土样 分别将天然含水率的土样风干或加水进行制备 应使制备
好的土样水分均匀分布
击实试验应按下列步骤进行
将击实仪平稳置于刚性基础上 击实筒与底座联接好 安
装好护筒 在击实筒内壁均匀涂一薄层润滑油 称取一定量试样
倒入击实筒内 分层击实 轻型击实试样为 分 层 每层
击 重型击实试样为 分 层 每层 击 若分 层 每
层 击 每层试样高度宜相等 两层交界处的土面应刨毛 击实
完成时 超出击实筒顶的试样高度应小于
卸下护筒 用直刮刀修平击实筒顶部的试样 拆除底板 试
样底部若超出筒外 也应修平 擦净筒外壁 称筒与试样的总质量
准确至 并计算试样的湿密度
用推土器将试样从击实筒中推出 取 个代表性试样测定
含水率 个含水率的差值应不大于
对不同含水率的试样依次击实
试样的干密度应按下式计算
式中 某点试样的含水率
干密度和含水率的关系曲线 应在直角坐标纸上绘制 如
图 并应取曲线峰值点相应的纵坐标为击实试样的最大
干密度 相应的横坐标为击实试样的最优含水率 当关系曲线不
能绘出峰值点时 应进行补点 土样不宜重复使用
图 关系曲线
气体体积等于零 即饱和度 的等值线应按下式计
算 并应将计算值绘于本标准图 的关系曲线上
式中 试样的饱和含水率
温度 时水的密度
试样的干密度
土颗粒比重
轻型击实试验中 当试样中粒径大于 的土质量小于
或等于试样总质量的 时 应对最大干密度和最优含水率进行
校正
最大干密度应按下式校正
式中 校正后试样的最大干密度
粒径大于 土的质量百分数
粒径大于 土粒的饱和面干比重
注 饱和面干比重指当土粒程饱和面干状态时的土粒总质量与相当于土粒总体
积的纯水 时质量的比值
最优含水率应按下式进行校正 计算至
式中 校正后试样的最优含水率
击实试样的最优含水率
粒径大于 土粒的吸着含水率
击实试验的记录格式见附录 表
承载比试验
本试验方法适用于在规定试样筒内制样后 对扰动土进
行试验 试样的最大粒径不大于 采用 层击实制样时 最
大粒径不大于
本试验所用的主要仪器设备 应符合下列规定
试样筒 内径 高 的金属圆筒 护筒高
筒内垫块直径 高 试样筒型式见图
击锤和导筒 锤底直径 锤质量 落距
图 试样筒 击锤和导筒
护筒 击实筒 底板 垫块 提手 导筒 硬橡皮垫 击锤
且应符合本标准第 条 款的规定 图
标准筛 孔径 和
膨胀量测定装置 图 由三脚架和位移计组成
带调节杆的多孔顶板 图 板上孔径宜小于
图 膨胀量测定装置 图 带调节杆的多孔顶板
贯入仪 图 由下列部件组成
加压和测力设备 测力计量程不小于 最小贯入速
度应能调节至
贯入杆 杆的端面直径 长约 杆上应配有
安装位移计的夹孔
位移计 只 最小分度值为 的百分表或准确度
为全量程 的位移传感器
荷载块 图 直径 中心孔眼直径
每块质量 共 块 并沿直径分为两个半圆块
水槽 浸泡试样用 槽内水面应高出试样顶面
其他 台秤 脱模器等
试样制备应按下列步骤进行
取代表性试样测定风干含水率 按本标准第 条中
的重型击实试验步骤进行备样 土样需过 或 筛 以
筛除大于 或 的颗粒 并记录超径颗粒的百分比 按需
要制备数份试样 每份试样质量约
试样制备应按本标准第 条步骤讲行重型击实试
验 测定试样的最大干密度和最优含水率 再按最优含水率备样
进行重型击实试验 击实时放垫块 制备 个试样 若需要制备
种干密度试样 应制备 个试样 试样的干密度可控制在最大干
密度的 击实完成后试样超高应小于
卸下护筒 用修主刀或直刮刀沿试样筒顶修平试样 表面
不平整处应细心用细料填补 取出垫块 称试样筒和试样总质量
浸水膨胀应按下列步骤进行
将一层滤纸铺于试样表面 放上多孔底板 并用拉杆将试
样筒与多孔底板固定 倒转试样筒 在试样另一表面铺一层滤纸
并在该面上放上带调节杆的多孔顶板 再放上 块荷载板
将整个装置放入水槽内 先不放水 安装好膨胀量测定装
置 并读取初读数 向水槽内注水 使水自由进入试样的顶部和底
部 注水后水槽内水面应保持高出试样顶面 图 通
常浸泡 昼夜
图 浸水膨胀装置
位移计 膨胀量测定装置 荷载板
多孔顶板 滤纸 试样 多孔底板
量测浸水后试样的高度变化 并按下式计算膨胀量
式中 浸水后试样的膨胀量
试样浸水后的高度变化
试样初始高度
卸下膨胀量测定装置 从水槽中取出试样筒 吸去试样顶
面的水 静置 后卸下荷载块 多孔顶板和多孔底板 取下滤
纸 称试样及试样筒的总质量 并计算试样的含水率及密度的变
化
贯入试验应按下列步骤进行
将浸水后的试样放在贯入仪的升降台上 调整升降台的高
度 使贯入杆与试样顶面刚好接触 试样顶面放上 块荷载块 在
贯入杆上施加 的荷载 将测力计和变形量测设备的位移计调
整至零位
启动电动机 施加轴向压力 使贯入杆以
的速度压入试样 测定测力计内百分表在指定整读数 如
等 下相应的贯入量 使贯入量在 时的读数不少于 个
试验至贯入量为 时终止
本试验应进行 个平行试验 个试样的干密度差值应小
于 当 个试验结果的变异系数 见附录 大于
时 去掉一个偏离大的值 取其余 个结果的平均值 当变异系数
小于 时 取 个结果的平均值
以单位压力为横坐标 贯入量为纵坐标 绘制单位压力与
贯入量关系曲线 图 图上曲线 是合适的 图上曲线
的开始段呈凹曲线 应按下列方法进行修正 通过变曲率点引一切
线与纵坐标相交于 点 点即为修正后的原点
图 单位压力与贯入量关系曲线
承载比应按下式计算
贯入量为 时
式中 贯入量 时的承载比
单位压力
贯入量 时所对应的标准压力
贯入量 时
式中 贯入量 时的承载比
贯入量 时的标准压力
当贯入量为 时的承载比大于贯入量 时的承
载比时 试验应重做 若数次试验结果仍相同时 则采用 时
的承载比
承载比试验的记录格式见附录 表 表
回弹模量试验
杠杆压力仪法
本试验方法适用于不同含水率和不同密度的细粒土
本试验所用的主要仪器设备 应符合下列规定
杠杆压力仪 最大压力 如图 试验前应
按仪器说明书的要求进行校准
图 杠杆压力仪
调平砝码 千分表 立柱 加压杆 水平杠杆
水平气泡 加压球座 底座水平气泡 调平脚螺丝 加压架
试样筒 见本标准第 条仅在与夯击底板的立柱联
接的缺口板上多一个内径 深 的螺丝孔 用来安装千分
表支架 图
承压板 直径 高 图
千分表 量程 只
秒表 最小分度值
图 试样筒 图 承压板
垫块 　 螺丝孔 厚 钢板 厚 钢板
杠杆压力仪法试验应按下列步骤进行
根据工程要求选择轻型或重型击实法 按本标准第
条步骤制备试样 得出最优含水率和最大干密度 然后按最优
含水率备样 用同类击实方法制备试件
将装有试样的试样筒底面放在杠杆压力仪的底盘上 将承
压板放在试样中心位置 并与杠杆压力仪的加压球座对正 将千分
表固定在立柱上 并将千分表的测头安放在承压板的支架上
在杠杆压力仪的加压架上施加砝码 用预定的最大压力进
行预压 含水率大于塑限的试样 压力为 含水率小于
塑限的试样 压力为 预压应进行 次 每次预压
预压后调整承压板位置 并将千分表调到零位
将预定的最大压力分为 级进行加压 每级压力加载
时间为 记录千分表读数 同时卸压 当卸载 时 再次记
录千分表读数 同时施加下一级压力 如此逐级进行加压和卸压
并记录千分表读数 直至最后一级压力 为使试验曲线的开始部分
比较准确 第一级压力可分成二小级进行加压和卸压 试验中的最
大压力可略大于预定的最大压力
本试验需进行 次平行测定 每次试验结果与回弹模量的
均值之差应不超过
以单位压力 为横坐标 回弹变形 为纵坐标 绘制单位
压力与回弹变形曲线如图 试样的回弹模量取 曲线
的直线段计算 对较软的土 如果 曲线不通过原点允许用初
始直线段与纵坐标的交点作为原点 修正各级压力下的回弹变型
图 关系曲线
每级压力下的回弹模量应按下式计算
式中 回弹模量
承压板上的单位压力
承压板直径
相应于该级压力的回弹变形 加压读数一卸压读
数
土的泊松比 取
杠杆压力仪法试验记录格式见附录 表
强 度 仪 法
本试验方法适用于不同含水率和不同密度的细粒土及其
加固土
本试验所用的主要仪器设备 应符合下列规定
路面材料强度仪 与本标准第 条 款的贯入仪相
同
试样筒 与本标准第 条 款的击实简相同
承压板 与本标准第 条 款相同
量表支杆及表夹 支杆长 直径 一端带有长
与试样筒螺丝孔联接的螺丝杆 表夹可用钢材也可用硬塑料
制成
强度仪法试验应按下列步骤进行
试样制备应按本标准第 条 款步骤进行
将装有试样的试样筒底面放在强度仪的升降台上 千分表
支杆拧在试样筒两侧 将承压板放在试样表面中心位置 并与强度
仪的贯入杆对正 将千分表和表夹安装在支杆上 千分表测头安放
在承压板两侧的支架上
摇动摇把 用预定的最大压力进行预压 预压方法按本标
准第 条 款的步骤进行
将预定的最大压力分成 级 每级压力折算成测力计百
分表读数 然后逐级加压 卸压按本标准第 条 款的步
骤进行 当试样较硬 预定压力偏小时 可以不受预定压力的限
制 增加加压级数至需要的压力为止
本试验应进行 次平行测定 每次试验的结果与回弹模量
的均值之差应不超过
单位压力与回弹变形关系曲线应按本标准第 条
绘制
回弹模量计算按本标准式 计算
强度仪法试验记录格式见附录 表
渗 透 试 验
一 般 规 定
常水头渗透试验适用于粗粒土 变水头渗透试验适用于
细粒土
本试验采用的纯水 应在试验前用抽气法或煮沸法脱气
试验时的水温宜高于试验室温度
本试验以水温 为标准温度 标准温度下的渗透系数
应按下式计算
式中 标准温度时试样的渗透系数
时水的动力粘滞系数
时水的动力粘滞系数
粘滞系数比 查表
表 水的动力粘滞系数 粘滞系数比 温度校正值
温度
动力粘滞系数 温度校
正值
温度
动力粘滞系数 温度校
正值
续表
温度
动力粘滞系数 温度校
正值
温度
动力粘滞系数 温度校
正值
根据计算的渗透系数 应取 个在允许差值范围内的
数据的平均值 作为试样在该孔隙比下的渗透系数 允许差值不大
于
当进行不同孔隙比下的渗透试验时 应以孔隙比为纵坐
标 渗透系数的对数为横坐标 绘制关系曲线
常水头渗透试验
本试验所用的主要仪器设备 应符合下列规定
常水头渗透仪装置 由金属封底圆筒 金属孔板 滤网 测压管
和供水瓶组成 图 金属圆筒内径为 高 当
使用其他尺寸的圆筒时 圆筒内径应大于试样最大粒径的 倍
图 常水头渗透装置
金属圆筒 金属孔板 测压孔 测压管 溢水孔 渗水孔
调节管 滑动架 供水管 止水夹 温度计 砾石层
试样 量杯 供水瓶
常水头渗透试验 应按下列步骤进行
按本标准图 装好仪器 量测滤网至筒顶的高度 将
调节管和供水管相连 从渗水孔向圆筒充水至高出滤网顶面
取具有代表性的风干土样 测定其风干含水率 将
风干土样分层装入圆筒内 每层 根据要求的孔隙比 控制
试样厚度 当试样中含粘粒时 应在滤网上铺 厚的粗砂作为
过滤层 防止细粒流失 每层试样装完后从渗水孔向圆筒充水至
试样顶面 最后一层试样应高出测压管 并在试样顶面铺
砾石作为缓冲层 当水面高出试样顶面时 应继续充水至溢
水孔有水溢出
量试样顶面至筒顶高度 计算试样高度 称剩余土样的质
量 计算试样质量
检查测压管水位 当测压管与溢水孔水位不平时 用吸球
调整测压管水位 直至两者水位齐平
将调节管提高至溢水孔以上 将供水管放入圆筒内 开止
水夹 使水由顶部注入圆筒 降低调节管至试样上部 高度处
形成水位差使水渗入试样 经过调节管流出 调节供水管止水夹
使进入圆筒的水量多于溢出的水量 溢水孔始终有水溢出 保持圆
筒内水位不变 试样处于常水头下渗透
当测压管水位稳定后 测记水位 并计算各测压管之间的
水位差 按规定时间记录渗出水量 接取渗出水量时 调节管口不
得浸入水中 测量进水和出水处的水温 取平均值
降低调节管至试样的中部和下部 处 按本条 款的
步骤重复测定渗出水量和水温 当不同水力坡降下测定的数据接
近时 结束试验
根据工程需要 改变试样的孔隙比 继续试验
常水头渗透系数应按下式计算
式中 水温为 时试样的渗透系数
时间 秒内的渗出水量
两测压管中心间的距离
试样的断面积
平均水位差
时间
注 平均水位差 可按 公式计算
标准温度下的渗透系数应按式 计算
常水头渗透试验的记录格式见附录 表
变水头渗透试验
本试验所用的主要仪器设备 应符合下列规定
渗透容器 由环刀 透水石 套环 上盖和下盖组成 环刀
内径 高 透水石的渗透系数应大于
变水头装置 由渗透容器 变水头管 供水瓶 进水管等组
成 图 变水头管的内径应均匀 管径不大于 管外壁
应有最小分度为 的刻度 长度宜为 左右
图 变水头渗透装置
渗透容器 进水管夹 变水头管 供水瓶
接水源管 排气水管 出水管
试样制备应按本标准第 条或第 条的规定进
行 并应测定试样的含水率和密度
变水头渗透试验 应按下列步骤进行
将装有试样的环刀装入渗透容器 用螺母旋紧 要求密封
至不漏水不漏气 对不易透水的试样 按本标准第 条的规
定进行抽气饱和 对饱和试样和较易透水的试样 直接用变水头装
置的水头进行试样饱和
将渗透容器的进水口与变水头管连接 利用供水瓶中的纯
水向进水管注满水 并渗入渗透容器 开排气阀 排除渗透容器底
部的空气 直至溢出水中无气泡 关排水阀 放平渗透容器 关进水
管夹
向变水头管注纯水 使水升至预定高度 水头高度根据试
样结构的疏松程度确定 一般不应大于 待水位稳定后切断水
源 开进水管夹 使水通过试样 当出水口有水溢出时开始测记变
水头管中起始水头高度和起始时间 按预定时间间隔测记水头和
时间的变化 并测记出水口的水温
将变水头管中的水位变换高度 待水位稳定再进行测记水
头和时间变化 重复试验 次 当不同开始水头下测定的渗透
系数在允许差值范围内时 结束试验
变水头渗透系数应按下式计算
式中 变水头管的断面积
和 的变换因数
渗径 即试样高度
分别为测读水头的起始和终止时间
起始和终止水头
标准温度下的渗透系数应按式 计算
变水头渗透试验的记录格式见附录 表
固 结 试 验
标准固结试验
本试验方法适用于饱和的粘土 当只进行压缩时 允许
用于非饱和土
本试验所用的主要仪器设备 应符合下列规定
固结容器 由环刀 护环 透水板 水槽 加压上盖组成 图
图 固结仪示意图
水槽 护环 环刀 导环 透水板
加压上盖 位移计导杆 位移计架 试样
环刀 内径为 和 高度为 环刀应
具有一定的刚度 内壁应保持较高的光洁度 宜涂一薄层
硅脂或聚四氯乙烯
透水板 氧化铝或不受腐蚀的金属材料制成 其渗透系数
应大于试样的渗透系数 用固定式容器时 顶部透水板直
径应小于环刀内径 用浮环式容器时上下
端透水板直径相等 均应小于环刀内径
加压设备 应能垂直地在瞬间施加各级规定的压力 且没
有冲击力 压力准确度应符合现行国家标准 土工仪器的基本参数
及通用技术条件 的规定
变形量测设备 量程 最小分度值为 的百分
表或准确度为全量程 的位移传感器
固结仪及加压设备应定期校准 并应作仪器变形校正曲
线 具体操作见有关标准
试样制备应按本标准第 条的规定进行 并测定试
样的含水率和密度 取切下的余土测定土粒比重 试样需要饱和
时 应按本标准第 条步骤的规定进行抽气饱和
固结试验应按下列步骤进行
在固结容器内放置护环 透水板和薄型滤纸 将带有试样
的环刀装入护环内 放上导环 试样上依次放上薄型滤纸 透水板
和加压上盖 并将固结容器置于加压框架正中 使加压上盖与加压
框架中心对准 安装百分表或位移传感器
注 滤纸和透水板的湿度应接近试样的湿度
施加 的预压力使试样与仪器上下各部件之间接触
将百分表或传感器调整到零位或测读初读数
确定需要施加的各级压力 压力等级宜为
第一级压力的大小应视土的软
硬程度而定 宜用 或 最后一级压力应大于土
的自重压力与附加压力之和 只需测定压缩系数时 最大压力不小
于
需要确定原状上的先期因结压力时 初始段的荷重率应小
于 可采用 或 施加的压力应使测得的 曲线
下段出现直线段 对超固结土 应进行卸压 再加压来评价其再压
缩特性
对于饱和试样 施加第一级压力后应立即向水槽中注水浸
没试样 非饱和试样进行压缩试验时 须用湿棉纱围住加压板周
围
需要测定沉降速率 固结系数时 施加每一级压力后宜按
下列时间顺序测记试样的高度变化 时间为
至稳定为止 不需要测定沉降速率时 则施加每级压力
后 测定试样高度变化作为稳定标准 只需测定压缩系数的试
样 施加每级压力后 每小时变形达 时 测定试样高度变
化作为稳定标准 按此步骤逐级加压至试验结束
注 测定沉降速率仅适用饱和土
需要进行回弹试验时 可在某级压力下固结稳定后退压
直至退到要求的压力 每次退压至 后测定试样的回弹量
试验结束后吸去容器中的水 迅速拆除仪器各部件 取出
整块试样 测定含水率
试样的初始孔隙比 应按下式计算
式中 试样的初始孔隙比
各级压力下试样固结稳定后的单位沉降量 应按下式计
算
式中 某级压力下的单位沉降量
试样初始高度
某级压力下试样固结稳定后的总变形量 等
于该级压力下固结稳定读数减去仪器变形量
单位换算系数
各级压力下试样固结稳定后的孔隙比 应按下式计算
式中 各级压力下试样固结稳定后的孔隙比
某一压力范围内的压缩系数 应按下式计算
式中 压缩系数
某级压力值
某一压力范围内的压缩模量 应按下式计算
式中 某压力范围内的压缩模量
某一压力范围内的体积压缩系数 应按下式计算
式中 某压力范围内的体积压缩系数
压缩指数和回弹指数 应按下式计算
或
式中 压缩指数
回弹指数
以孔隙比为纵坐标 压力为横坐标绘制孔隙比与压力的
关系曲线 见图
图 关系曲线
以孔隙比为纵坐标 以压力的对数为横坐标 绘制孔隙
比与压力的对数关系曲线 见图
图 曲线求 示意图
原状土试样的先期固结压力 应按下列方法确定 在
曲线上找出最小曲率半径 的点 见本标准图
过 点做水平线 切线 及 的平分线 与
曲线下段直线段的延长线交于 点 则对应于 点的压力值即
为该原状土试样的先期固结压力
固结系数应按下列方法确定
时间平方根法 对某一级压力 以试样的变形为纵坐标 时
间平方根为横坐标 绘制变形与时间平方根关系曲线 图
延长曲线开始段的直线 交纵坐标于 为理论零点 过 作
另一直线 令其横坐标为前一直线横坐标的 倍 则后一直线
与 曲线交点所对应的时间的平方即为试样固结度达
所需的时间 该级压力下的固结系数应按下式计算
式中 固结系数
最大排水距离 等于某级压力下试样的初始和终了
高度的平均值之半
图 时间平方根法求
时间对数法 对某一级压力 以试样的变形为纵坐标 时间
的对数为横坐标 绘制变形与时间对数关系曲线 图 在
关系曲线的开始段 选任一时间 查得相对应的变形值 再取
时间 查得相对应的变形值 则 即为 另
取一时间依同法求得 等 取其平均值为理论零点
延长曲线中部的直线段和通过曲线尾部数点切线的交点即为理论
终点 则 对应于 的时间即为试样固结
度达 所需的时间 某一级压力下的固结系数应按下式计算
图 时间对数法求
固结试验的记录格式见附录 表
应变控制连续加荷固结试验
本试验方法适用于饱和的细粒土
本试验所用的主要仪器设备 应符合下列规定
固结容器 由刚性底座 具有连接测孔隙水压力装置的通
孔 护环 环刀 上环 透水板 加压上盖和密封圈组成 底部可测
孔隙水压力 图
环刀 直径 高度 一端有刀刃 应具有一
定刚度 内壁应保持较高的光洁度 宜涂一薄层硅脂或聚
四氟乙烯
透水板 由氧化铝或不受腐蚀的金属材料制成 渗透系数
应大于试样的渗透系数 试样上部透水板直径宜小于环
刀内径 厚度
图 固结仪组装示意图
底座 排气孔 下透水板 试样
护环 环刀 上透水板 上盖
加压上盖 加荷梁 负荷传感器
孔压传感器 密封圈 位移传感器
轴向加压设备 应能反馈 伺服跟踪连续加荷 轴向测力
计 负荷传感器 量程为 量测误差应小于 等于
孔隙水压力量测设备 压力传感器 量程 准确度
应小于 等于 其体积因数应小于
变形量测设备 位移传感器 量程 准确度为全量
程的
采集系统和控制系统 压力和变形范围应满足试验要求
固结容器 加压设备 量测系统和控制采集系统应定期率
定 具体操作可见仪器说明书
连续加荷固结试验应按下列步骤进行
试样制备应按本标准第 条的步骤进行 从切下的
余土中取代表性试样测定土粒比重和含水率 试样需要饱和时 应
按本标准第 条的步骤进行
将固结容器底部孔隙水压力阀门打开充纯水 排除底部及
管路中滞留的气泡 将装有试样的环刀装入护环 依次将透水板
薄型滤纸 护环置于容器底座上 关孔隙水压力阀 在试样顶部放
薄型滤纸 上透水板 套上上盖 用螺丝拧紧 使上盖 护环和底座
密封 然后放上加压上盖 将整个容器移入轴向加荷设备正中 调
平 装上位移传感器 对试样施加 的预压力 使仪器上 下各
部件接触 调整孔隙水压力传感器和位移传感器至零位或初始读
数
选择适宜的应变速率 其标准是使试验时的任何时间内试
样底部产生的孔隙水压力为同时施加轴向荷重的 应
变速率可按表 选择估算值
表 应变速率估算值
液 限 应变速率 备 注
液限为下沉
时的含水率或碟式
仪液限
接通控制系统 采集系统和加压设备的电源 预热
待装样完毕 采集初始读数 在所选的应变速率下 对试样施加轴
向压力 仪器按试验要求自动加压 定时采集数据或打印 数据采
集时间间隔 在历时前 每隔 随后 内每隔
后每隔 或 采集一次轴向压力 孔隙水压力和变形值
连续加压至预期的压力为止 当轴向压力施加完毕后 在
轴向压力不变的条件下 使孔隙水压力消散
要求测定回弹或卸荷特性时 试样在同样的应变速率下卸
荷 卸荷时关闭孔隙水压力阀 按本条 款的规定时间间隔记录
轴向压力和变形值
试验结束 关电源 拆除仪器 取出试样 称试样质量 测定
试验后试样的含水率
试样初始孔隙比应按式 计算
任意时刻时试样的孔隙比应按式 计算
任意时刻施加于试样的有效压力应按下式计算
式中 任意时刻时施加于试样的有效压力
任意时刻时施加于试样的总压力
任意时刻试样底部的孔隙压力
某一压力范围内的压缩系数 应按下式计算
某一压力范围内的压缩指数 回弹指数应按下式计算
任意时刻试样的固结系数应按下式计算
式中 时段内施加于试样的有效压力增量
两次读数之间的历时
试样在 时刻的高度
两次读数之间底部孔隙水压力的平均值
某一压力范围内试样的体积压缩系数 应按下式计算
式中 在 作用下 试样孔隙比的变化
以孔隙比为纵坐标 有效压力为横坐标 在单对数坐标
纸上 绘制孔隙比与有效压力关系曲线 图
以固结系数为纵坐标 有效压力为横坐标 绘制固结系
数与有效压力关系曲线 图
连续加荷固结试验的记录格式见附录 表

黄土湿陷试验
一 般 规 定
本试验方法适用于各种黄土类土
本试验应根据工程要求 分别测定黄土的湿陷系数 自重
湿陷系数 溶滤变形系数和湿陷起始压力
进行本试验时 从同一土样中制备的试样 其密度的允许
差值为
本试验所用的仪器设备 应符合本标准第 条的规
定 环刀内径为 试验所用的滤纸及透水石的湿度应接
近试样的天然湿度
黄土湿陷试验的变形稳定标准为每小时变形不大于
溶滤变形稳定标准为每 变形不大于
湿陷系数试验
湿陷系数试验 应按下列步骤进行
试样制备应按本标准第 条的步骤进行 试样安装应
按本标准第 条 款的步骤进行
确定需要施加的各级压力 压力等级宜为
大于 后每级压力为 最后一级压力应按取
土深度而定 从基础底面算起至 深度以内 压力为
以下至非湿陷土层顶面 应用其上覆土的饱和自重压力 当
大于 时 仍应用 当基底压力大于 时 或
有特殊要求的建筑物 宜按实际压力确定
施加第一级压力后 每隔 测定一次变形读数 直至试样
变形稳定为止
试样在第一级压力下变形稳定后 施加第二级压力 如此
类推 试样在规定浸水压力下变形稳定后 向容器内自上而下或
自下而上注入纯水 水面宜高出试样顶面 每隔 测记一次变形
读数 直至试样变形稳定为止
测记试样浸水变形稳定读数后 按本标准第 条
款步骤的规定拆卸仪器及试样
湿陷系数应按下式计算
式中 湿陷系数
在某级压力下 试样变形稳定后的高度
在某级压力下 试样浸水湿陷变形稳定后的高度
湿陷系数试验的记录格式见附录 表
自重湿陷系数试验
自重湿陷系数试验应按下列步骤进行
试样制备应按本标准第 条的步骤进行 试样安装应
按本标准第 条 款的步骤进行
施加土的饱和自重压力 当饱和自重压力小于 等于
时 可一次施加 当压力大于 时 应分级施加 每级压力不大
于 每级压力时间不少于 如此连续加至饱和自重压
力 加压后每隔 测记一次变形读数 直至试样变形稳定为止
向容器内注入纯水 水面应高出试样顶面 每隔 测记一
次变形读数 直至试样浸水变形稳定为止
测记试样变形稳定读数后 按本标准第 条 款的
步骤拆卸仪器及试样
自重湿陷系数应按下式计算
式中 自重湿陷系数
在饱和自重压力下 试样变形稳定后的高度
在饱和自重压力下 试样浸水湿陷变形稳定后的高
度
自重湿陷系数试验记录格式见附录 表
溶滤变形系数试验
溶滤变形系数试验应按下列步骤进行
试样制备应按本标准第 条的步骤进行 试样安装应
按本标准第 条 款的步骤进行
试验按本标准第 条 款的步骤进行后继续用
水渗透 每隔 测记一次变形读数 后每天测记 次 直
至变形稳定为止
测记试样溶滤变形稳定读数后 按本标准第 条
款的步骤拆卸仪器及试样
溶滤变形系数应按下式计算
式中 溶滤变形系数
在某级压力下 长期渗透而引起的溶滤变形稳定后
的试样高度
溶滤变形系数试验的记录格式见附录 表
湿陷起始压力试验
本试验可用单线法或双线法
湿陷起始压力试验应按下列步骤进行
试样制备应按本标准第 条的步骤进行 单线法切取
个环刀试样 双线法切取 个环刀试样 试样安装应按本标准第
条 款的步骤进行
单线法试验 对 个试样均在天然湿度下分级加压 分别
加至不同的规定压力 按本标准第 条 款的步骤进行
试验 直至试样湿陷变形稳定为止
双线法试验 一个试样在天然湿度下分级加压 按本标准
第 条 款的步骤进行试验 直至湿陷变形稳定为止 另
一个试样在天然湿度下施加第一级压力后浸水 直至第一级压力
下湿陷稳定后 再分级加压 直至试样在各级压力下浸水变形稳定
为止
压力等级 在 以内 每级增量为 以
上 每级增量为
测记试样湿陷变形稳定读数后 按本标准第 条
款的步骤拆卸仪器及试样
各级压力下的湿陷系数应按下式计算
式中 各级压力下的湿陷系数
在各级压力下试样浸水变形稳定后的高度
在各级压力下试样变形稳定后的高度
以压力为横坐标 湿陷系数为纵坐标 绘制压力与湿陷系
数关系曲线 图 湿陷系数为 所对应的压力即为湿
陷起始压力
图 湿陷系数与压力关系曲线
湿陷起始压力试验记录格式见附录 表
三轴压缩试验
一 般 规 定
本试验方法适用于细粒土和粒径小于 的粗粒土
本试验应根据工程要求分别采用不固结不排水剪
试验 固结不排水剪 测孔隙水压力 试验和固结排水剪
试验
本试验必须制备 个以上性质相同的试样 在不同的周
围压力下进行试验 周围压力宜根据工程实际荷重确定 对于填
土 最大一级周围压力应与最大的实际荷重大致相等
注 试验宜在恒温条件下进行
仪 器 设 备
本试验所用的主要仪器设备 应符合下列规定
应变控制式三轴仪 图 由压力室 轴向加压
设备 周围压力系统 反压力系统 孔隙水压力量测系统 轴向变形
和体积变化量测系统组成
附属设备 包括击样器 饱和器 切土器 原状土分样器 切
土盘 承膜筒和对开圆膜 应符合下图要求
击样器 图 饱和器 图
切土盘 切土器和原状土分样器 图
承膜筒及对开圆模 图 及图
天平 称量 最小分度值 称量 最小分度
值
图 应变控制式三轴仪
周围压力系统 周围压力阀 排水阀 体变管 排水管
轴向位移表 测力计 排气孔 轴向加压设备 压力室 孔压阀
量管阀 孔压传感器 量管 孔压量测系统 离合器 手轮
图 击样器 图 饱和器
套环 定位螺丝 导杆 击锤 圆模 片 紧箍
底板 套筒 击样筒 底座 夹板 拉杆 透水板
图 原状土切土盘分样器
轴 上盘 下盘
切土器 土样 切土架 钢丝架 滑杆 底盘
图 承膜筒 图 对开圆模
压力室底座 透水板 压力室底座 透水板
试样 承膜筒 橡皮膜 制样圆模 两片合成
上帽 吸气孔 紧箍 橡皮膜 橡皮圈
橡皮膜 应具有弹性的乳胶膜 对直径 和 的
试样 厚度以 为宜 对直径 的试样 厚度以
为宜
透水板 直径与试样直径相等 其渗透系数宜大于试样的
渗透系数 使用前在水中煮沸并泡于水中
试验时的仪器 应符合下列规定
周围压力的测量准确度应为全量程的 根据试样的强
度大小 选择不同量程的测力计 应使最大轴向压力的准确度不低
于
孔隙水压力量测系统内的气泡应完全排除 系统内的气
泡可用纯水冲出或施加压力使气泡溶解于水 并从试样底座溢出
整个系统的体积变化因数应小于
管路应畅通 各连接处应无漏水 压力室活塞杆在轴套内
应能滑动
橡皮膜在使用前应作仔细检查 其方法是扎紧两端 向膜
内充气 在水中检查 应无气泡溢出 方可使用
试样制备和饱和
本试验采用的试样最小直径为 最大直径为
试样高度宜为试样直径的 倍 试样的允许最大粒
径应符合表 的规定 对于有裂缝 软弱面和构造面的试
样 试样直径宜大于
表 试样的土粒最大粒径
试样直径 允许最大粒径
试样直径的
试样直径的
原状土试样制备应按本标准第 条的规定将土样
切成圆柱形试样
对于较软的土样 先用钢丝锯或切土刀切取一稍大于规定
尺寸的土柱 放在切土盘上下圆盘之间 用钢丝锯或切土刀紧靠侧
板 由上往下细心切削 边切削边转动圆盘 直至土样被削成规定
的直径为止 试样切削时应避免扰动 当试样表面遇有砾石或凹
坑时 允许用削下的余土填补
对较硬的土样 先用切土刀切取一稍大于规定尺寸的土
柱 放在切土架上 用切土器切削土样 边削边压切土器 直至切削
到超出试样高度约 为止
取出试样 按规定的高度将两端削平 称量 并取余土测
定试样的含水率
对于直径大于 的土样 可用分样器切成 个土柱
按上述方法切取 的试样
扰动土试样制备应根据预定的干密度和含水率 按本标
准第 条的步骤备样后 在击样器内分层击实 粉土宜为
层 粘土宜为 层 各层土料数量应相等 各层接触面应刨
毛 击完最后一层 将击样器内的试样两端整平 取出试样称量
对制备好的试样 应量测其直径和高度 试样的平均直径应按下
式计算
式中 分别为试样上 中 下部位的直径
砂类土的试样制备应先在压力室底座上依次放上不透水
板 橡皮膜和对开圆模 见图 根据砂样的干密度及
试样体积 称取所需的砂样质量 分三等分 将每份砂样填入橡皮
膜内 填至该层要求的高度 依次第二层 第三层 直至膜内填满为
止 当制备饱和试样时 在压力室底座上依次放透水板 橡皮膜和
对开圆模 在模内注入纯水至试样高度的 将砂样分三等分
在水中煮沸 待冷却后分三层 按预定的干密度填入橡皮膜内 直
至膜内填满为止 当要求的干密度较大时 填砂过程中 轻轻敲打
对开圆模 使所称的砂样填满规定的体积 整平砂面 放上不透水
板或透水板 试样帽 扎紧橡皮膜 对试样内部施加 负压力
使试样能站立 拆除对开圆模
试样饱和宜选用下列方法
抽气饱和 将试样装入饱和器内 按本标准第 条
款的步骤进行
水头饱和 将试样按本标准第 条的步骤安装于压
力室内 试样周围不贴滤纸条 施加 周围压力 提高试样
底部量管水位 降低试样顶部量管的水位 使两管水位差在 左
右 打开孔隙水压力阀 量管阀和排水管阀 使纯水从底部进入试
样 从试样顶部溢出 直至流入水量和溢出水量相等为止 当需要
提高试样的饱和度时 宜在水头饱和前 从底部将二氧化碳气体通
入试样 置换孔隙中的空气 二氧化碳的压力以 为宜
再进行水头饱和
反压力饱和 试样要求完全饱和时 应对试样施加反压力
反压力系统和周围压力系统相同 对不固结不排水剪试验可用同
一套设备施加 但应用双层体变管代替排水量管 试样装好后
调节孔隙水压力等于大气压力 关闭孔隙水压力阀 反压力阀 体
变管阀 测记体变管读数 开周围压力阀 先对试样施加
的周围压力 开孔隙水压力阀 待孔隙水压力变化稳定 测记读数
关孔隙水压力阀 反压力应分级施加 同时分级施加周围压力 以
尽量减少对试样的扰动 周围压力和反压力的每级增量宜为
开体变管阀和反压力阀 同时施加周围压力和反压力 缓慢
打开孔隙水压力阀 检查孔隙水压力增量 待孔隙水压力稳定后
测记孔隙水压力和体变管读数 再施加下一级周围压力和孔隙水
压力 计算每级周围压力引起的孔隙水压力增量 当孔隙水压力
增量与周围压力增量之比 时 认为试样饱和
不固结不排水剪试验
试样的安装 应按下列步骤进行
在压力室的底座上 依次放上不透水板 试样及不透水试
样帽 将橡皮膜用承膜筒套在试样外 并用橡皮圈将橡皮膜两端与
底座及试样帽分别扎紧
将压力室罩顶部活塞提高 放下压力室罩 将活塞对准试
样中心 并均匀地拧紧底座连接螺母 向压力室内注满纯水 待压
力室顶部排气孔有水溢出时 拧紧排气孔 并将活塞对准测力计和
试样顶部
将离合器调至粗位 转动粗调手轮 当试样帽与活塞及测
力计接近时 将离合器调至细位 改用细调手轮 使试样帽与活塞
及测力计接触 装上变形指示计 将测力计和变形指示计调至零
位
关排水阀 开周围压力阀 施加周围压力
剪切试样应按下列步骤进行
剪切应变速率宜为每分钟应变
启动电动机 合上离合器 开始剪切 试样每产生
的轴向应变 或 变形值 测记一次测力计读数和
轴向变形值 当轴向应变大于 时 试样每产生
的轴向应变 或 变形值 测记一次
当测力计读数出现峰值时 剪切应继续进行到轴向应变为
试验结束 关电动机 关周围压力阀 脱开离合器 将离合
器调至粗位 转动粗调手轮 将压力室降下 打开排气孔 排除压力
室内的水 拆卸压力室罩 拆除试样 描述试样破坏形状 称试样质
量 并测定含水率
轴向应变应接下式计算
式中 轴向应变
剪切过程中试样的高度变化
试样初始高度
试样面积的校正 应按下式计算
式中 试样的校正断面积
试样的初始断面积
主应力差应按下式计算
式中 主应力差
大总主应力
小总主应力
测力计率定系数 或
测力计读数
单位换算系数
以主应力差为纵坐标 轴向应变为横坐标 绘制主应力差
与轴向应变关系曲线 图 取曲线上主应力差的峰值作为
破坏点 无峰值时 取 轴向应变时的主应力差值作为破坏点
以剪应力为纵坐标 法向应力为横坐标 在横坐标轴以破
坏时的 为圆心 以 为半径 在 应力平面
上绘制破损应力圆 并绘制不同周围压力下破损应力圆的包线 求
出不排水强度参数 图
图 主应力差与轴向应变关系曲线
图 不固结不排水剪强度包线
不固结不排水剪试验的记录格式 见附录 表
固结不排水剪试验
试样的安装 应按下列步骤进行
开孔隙水压力阀和量管阀 对孔隙水压力系统及压力室底
座充水排气后 关孔隙水压力阀和量管阀 压力室底座上依次放
上透水板 湿滤纸 试样 湿滤纸 透水板 试样周围贴浸水的滤纸
条 条 将橡皮膜用承膜筒套在试样外 并用橡皮圈将橡皮膜
下端与底座扎紧 打开孔隙水压力阀和量管阀 使水缓慢地从试
样底部流入 排除试样与橡皮膜之间的气泡 关闭孔隙水压力阀和
量管阀 打开排水阀 使试样帽中充水 放在透水板上 用橡皮圈
将橡皮膜上端与试样帽扎紧 降低排水管 使管内水面位于试样中
心以下 吸除试样与橡皮膜之间的余水 关排水阀 需
要测定土的应力应变关系时 应在试样与透水板之间放置中间夹
有硅脂的两层圆形橡皮膜 膜中间应留有直径为 的圆孔排水
压力室罩安装 充水及测力计调整应按本标准第
条 款的步骤进行
试样排水固结应按下列步骤进行
调节排水管使管内水面与试样高度的中心齐平 测记排水
管水面读数
开孔隙水压力阀 使孔隙水压力等于大气压力 关孔隙水
压力阀 记下初始读数 当需要施加反压力时 应按本标准第
条 款的步骤进行
将孔隙水压力调至接近周围压力值 施加周围压力后 再
打开孔隙水压力阀 待孔隙水压力稳定测定孔隙水压力
打开排水阀 当需要测定排水过程时 应按本标准第
条 款的步骤测记排水管水面及孔隙水压力读数 直至孔隙
水压力消散 以上 固结完成后 关排水阀 测记孔隙水压力
和排水管水面读数
微调压力机升降台 使活塞与试样接触 此时轴向变形指
示计的变化值为试样固结时的高度变化
剪切试样应按下列步骤进行
剪切应变速率粘土宜为每分钟应变 粉土
为每分钟应变
将测力计 轴向变形指示计及孔隙水压力读数均调整至
零
启动电动机 合上离合器 开始剪切 测力计 轴向变形
孔隙水压力应按本标准第 条 款的步骤进行测记
试验结束 关电动机 关各阀门 脱开离合器 将离合器调
至粗位 转动粗调手轮 将压力室降下 打开排气孔 排除压力室内
的水 拆卸压力室罩 拆除试样 描述试样破坏形状 称试样质量
并测定试样含水率
试样固结后的高度 应按下式计算
式中 试样固结后的高度
试样固结后与固结前的体积变化
试样固结后的面积 应按下式计算
式中 试样固结后的断面积
试样面积的校正 应按下式计算
主应力差按本标准式 计算
有效主应力比应按下式计算
有效大主应力
式中 有效大主应力
孔隙水压力
有效小主应力
式中 有效小主应力
有效主应力比
孔隙水压力系数 应按下式计算
初始孔隙水压力系数
式中 初始孔隙水压力系数
施加周围压力产生的孔降水压力
破坏时孔隙水压力系数
式中 破坏时的孔隙水压力系数
试样破坏时 主应力差产生的孔隙水压力
主应力差与轴向应变关系曲线 应按本标准第
款的规定绘制 图
以有效应力比为纵坐标 轴向应变为横坐标 绘制有效
应力比与轴向应变曲线 图
图 有效应力比与轴向应变关系曲线
以孔隙水压力为纵坐标 轴向应变为横坐标 绘制孔隙
水压力与轴向应变关系曲线 图
以 为纵坐标 为横坐标 绘制有效
应力路径曲线 图 并计算有效内摩擦角和有效粘聚力
图 孔隙水压力与轴向应变关系曲线
图 应力路径曲线
有效内摩擦角
式中 有效内摩擦角
应力路径图上破坏点连线的倾角
有效粘聚力
式中 有效粘聚力
应力路径上破坏点连线在纵轴上的截距
以主应力差或有效主应力比的峰值作为破坏点 无峰值
时 以有效应力路径的密集点或轴向应变 时的主应力差值作
为破坏点 按本标准第 条的规定绘制破损应力圆及不同周
围压力下的破损应力圆包线 并求出总应力强度参数 有效内摩擦
角和有效粘聚力 应以 为圆心 为半径绘制
有效破损应力圆确定 图
图 固结不排水剪强度包线
固结不排水剪试验的记录格式见附录 表
固结排水剪试验
试样的安装 固结 剪切应按本标准第
条的步骤进行 但在剪切过程中应打开排水阀 剪切速率采用每
分钟应变
试样固结后的高度 面积 应按本标准式 和式
计算
剪切时试样面积的校正 应按下式计算
式中 剪切过程中试样的体积变化
剪切过程中试样的高度变化
主应力差按本标准式 计算
有效应力比及孔隙水压力系数 应按本标准式
和式 计算
主应力差与轴向应变关系曲线应按本标准第 条
规定绘制
主应力比与轴向应变关系曲线应按本标准第 条
规定绘制
以体积应变为纵坐标 轴向应变为横坐标 绘制体应变与
轴向应变关系曲线
破损应力圆 有效内摩擦角和有效粘聚力应按本标准第
条的步骤绘制和确定 图
图 固结排水剪强度包线
固结排水剪试验的记录格式见附录 表
一个试样多级加荷试验
本试验仅适用于无法切取多个试样 灵敏度较低的原状
土
不固结不排水剪试验 应按下列步骤进行
试样的安装 应按本标准第 条的步骤进行
施加第一级周围压力 试样剪切应按本标准第 条
款规定的应变速率进行 当测力计读数达到稳定或出现倒退时
测记测力计和轴向变形读数 关电动机 将测力计调整为零
施加第二级周围压力 此时测力计因施加周围压力读数略
有增加 应将测力计读数调至零位 然后转动手轮 使测力计与试
样帽接触 并按同样方法剪切到测力计读数稳定 如此进行第三
第四级周围压力下的剪切 累计的轴向应变不超过
试验结束后 按本标准第 条 款的步骤拆除试样
称试样质量 并测定含水率
计算及绘图应按本标准第 条的规定进
行 试样的轴向应变按累计变形计算 图
图 不固结不排水剪的应力 应变关系
固结不排水剪试验 应按下列步骤进行
试样的安装 应按本标准第 条的规定进行
试样固结应按本标准第 条的规定进行 第一级周
围压力宜采用 第二级和以后各级周围压力应等于 大于前
一级周围压力下的破坏大主应力
试样剪切按本标准第 条的规定进行 第一级剪切
完成后 退除轴向压力 待孔隙水压力稳定后施加第二级周围压
力 进行排水固结
固结完成后进行第二级周围压力下的剪切 并按上述步骤
进行 第三级周围压力下的剪切 累计的轴向应变不超过
试验结束后 拆除试样 称试样质量 并测定含水率
计算及绘图应按本标准第 条的规定进
行 试样的轴向变形 应以前一级剪切终了退去轴向压力后的试
样高度作为后一级的起始高度 计算各级周围压力下的轴向应变
图
图 固结不排水剪应力一应变关系
一个试样多级加荷试验的记录格式应与本标准第
和 条的要求相同
无侧限抗压强度试验
本试验方法适用于饱和粘土
本试验所用的主要仪器设备 应符合下列规定
应变控制式无侧限压缩仪 由测力计 加压框架 升降设备
组成 图
图 应变控制式无侧限压缩仪
轴向加荷架 轴向测力计
试样 上 下传压板 手轮
升降板 轴向位移计
轴向位移计 量程 分度值 的百分表或准确
度为全量程 的位移传感器
天平 称量 最小分度值
原状土试样制备应按本标准第 条的步骤进
行 试样直径宜为 高度与直径之比宜采用
无侧抗压强度试验 应按下列步骤进行
将试样两端抹一薄层凡士林 在气候干燥时 试样周围亦
需抹一薄层凡士林 防止水分蒸发
将试样放在底座上 转动手轮 使底座缓慢上升 试样与加
压板刚好接触 将测力计读数调整为零 根据试样的软硬程度选
用不同量程的测力计
轴向应变速率宜为每分钟应变 转动手柄 使
升降设备上升进行试验 轴向应变小于 时 每隔 应变
或 读数一次 轴向应变等于 大于 时 每隔 应变
或 读数一次 试验宜在 内完成
当测力计读数出现峰值时 继续进行 的应变后
停止试验 当读数无峰值时 试验应进行到应变达 为止
试验结束 取下试样 描述试样破坏后的形状
当需要测定灵敏度时 应立即将破坏后的试样除去涂有凡
士林的表面 加少许余土 包于塑料薄膜内用手搓捏 破坏其结构
重塑成圆柱形 放入重塑筒内 用金属垫板 将试样挤成与原状试
样尺寸 密度相等的试样 并按本条 款的步骤进行试验
轴向应变 应按下式计算
试样面积的校正 应按下式计算
试样所受的轴向应力 应按下式计算
式中 轴向应力
单位换算系数
以轴向应力为纵坐标 轴向应变为横坐标 绘制轴向应力
与轴向应变关系曲线 图 取曲线上最大轴向应力作为
无侧限抗压强度 当曲线上峰值不明显时 取轴向应变 所对
应的轴向应力作为无侧限抗压强度
图 轴向应力与轴向应变关系曲线
原状试样 重塑试样
灵敏度应按下式计算
式中 灵敏度
原状试样的无侧限抗压强度
重塑试样的无侧限抗压强度
无侧限抗压强度试验的记录格式见附录 表
直接剪切试验
慢 剪 试 验
本试验方法适用于细粒土
本试验所用的主要仪器设备 应符合下列规定
应变控制式直剪仪 图 由剪切盒 垂直加压设
备 剪切传动装置 测力计 位移量测系统组成
图 应变控制式直剪仪
剪切传动机构 推动器 下盒 垂直加压框架
垂直位移计 传压板 透水板 上盒
储水盒 测力计 水平位移计 滚珠 试样
环刀 内径 高度
位移量测设备 量程为 分度值为 的百分
表 或准确度为全量程 的传感器
慢剪试验 应按下列步骤进行
原状土试样制备 应按本标准第 条的步骤进行 扰
动土试样制备按本标准第 条的步骤进行 每组试样
不得少于 个 当试样需要饱和时 应按本标准第 条的步骤
进行
对准剪切容器上下盒 插入固定销 在下盒内放透水板和
滤纸 将带有试样的环刀刃口向上 对准剪切盒口 在试样上放滤
纸和透水板 将试样小心地推入剪切盒内
往 透水板和滤纸的湿度接近试样的湿度
移动传动装置 使上盒前端钢珠刚好与测力计接触 依次
放上传压板 加压框架 安装垂直位移和水平位移量测装置 并调
至零位或测记初读数
根据工程实际和土的软硬程度施加各级垂直压力 对松软
试样垂直压力应分级施加 以防土样挤出 施加压力后 向盒内注
水 当试样为非饱和试样时 应在加压板周围包以湿棉纱
施加垂直压力后 每 测读垂直变形一次 直至试样固
结变形稳定 变形稳定标准为每小时不大于
拔去固定销 以小于 的剪切速度进行剪切
试样每产生剪切位移 测记测力计和位移读数 直至
测力计读数出现峰值 应继续剪切至剪切位移为 时停机 记
下破坏值 当剪切过程中测力计读数无峰值时 应剪切至剪切位移
为 时停机
当需要估算试样的剪切破坏时间 可按下式计算
式中 达到破坏所经历的时间
固结度达 所需的时间
剪切结束 吸去盒内积水 退去剪切力和垂直压力 移动加
压框架 取出试样 测定试样含水率
剪应力应按下式计算
式中 试样所受的剪应力
测力计量表读数
以剪应力为纵坐标 剪切位移为横坐标 绘制剪应力与剪
切位移关系曲线 图 取曲线上剪应力的峰值为抗剪强
度 无峰值时 取剪切位移 所对应的剪应力为抗剪强度
图 剪应力与剪切位移关系曲线
以抗剪强度为纵坐标 垂直压力为横坐标 绘制抗剪强度
与垂直压力关系曲线 图 直线的倾角为摩擦角 直线在
纵坐标上的截距为粘聚力
图 抗剪强度与垂直压力关系曲线
慢剪试验的记录格式见附录 表
固结快剪试验
本试验方法适用于渗透系数小于 的细粒土
本试验所用的主要仪器设备 应与本标准第 条相
同
固结快剪试验 应按下列步骤进行
试样制备 安装和固结 应按本标准第 条 款
的步骤进行
固结快剪试验的剪切速度为 使试样在
内剪损 其剪切步骤应按本标准第 条 款的步骤
进行
固结快剪试验的计算应按本标准第 条的规定进
行
固结快剪试验的绘图应按本标准第 条的
规定进行
固结快剪试验的记录格式与本标准第 条相同
快 剪 试 验
本试验方法适用于渗透系数小于 的细粒土
本试验所用的主要仪器设备 应与本标准第 条相
同
快剪试验 应按下列步骤进行
试样制备 安装应按本标准第 条 款的步骤进
行 安装时应以硬塑料薄膜代替滤纸 不需安装垂直位移量测装
置
施加垂直压力 拔去固定销 立即以 的剪切速
度按本标准第 条 款的步骤进行剪切至试验结束 使
试样在 内剪损
快剪试验的计算应按本标准第 条的规定进行
快剪试验的绘图应按本标准第 条的规定
进行
快剪试验的记录格式与本标准第 条相同
砂类土的直剪试验
本试验方法适用于砂类土
本试验所用的主要仪器设备 应与本标准第 条相
同
砂类土的直剪试验 应按下列步骤进行
取过 筛的风干砂样 按本标准第 条的步
骤制备砂样
根据要求的试样干密度和试样体积称取每个试样所需的
风干砂样质量 准确至
对准剪切容器上下盒 插入固定销 放干透水板和干滤纸
将砂样倒入剪切容器内 拂平表面 放上硬木块轻轻敲打 使试样
达到预定的干密度 取出硬木块 拂平砂面 依次放上干滤纸 干
透水板和传压板
安装垂直加压框架 施加垂直压力 试样剪切应按本标准
第 条 款的步骤进行
砂类土直剪试验的计算 应按本标准第 条的规定
进行
砂类土直剪试验的绘图 应按本标准第
条的规定进行
砂类土直剪试验的记录格式与本标准第 条相同
反复直剪强度试验
本试验方法适用于粘土和泥化夹层
本试验所用的主要仪器设备 应符合下列规定
应变控制式反复直剪仪 图 由剪切盒 垂直加压
设备 剪切传动装置 测力计 位移量测系统 剪切变速设备 剪切
反推装置和可逆电动机组成
图 反复直剪仪示意图
垂直变形位移计 加压框架 试样 连接件
推动轴 剪切盒 限制连接件 测力计
其他 应与本标准第 条 款的规定相同
反复直剪强度试验 应按下列步骤进行
试样制备
对于有软弱面的原状土 先整平土样两端 使土的顶面
底面平行土体软弱面 用环刀切取试样 当切到软弱面
后向下切 使软弱面位于试样高度的中部 密度较
低的试样 下半部应略大于
对于无软弱面的原状土样 应按本标准第 条的步
骤进行
对于泥化夹层或滑坡层面 无法取得原状土样时 可刮取
夹层或层面上的土样 制备成 液限状态的土膏
分层填入环刀内 边填边排气 同一组试样填入密度的允
许差值为 并取软弱面上的土样测定含水
率
当试样需要饱和时 应按本标准第 条的步骤进
行
试样安装 固结排水应按本标准第 条 款的步
骤进行
拔去固定销 启动电动机正向开关 以 粉土
采用 的剪切速度进行剪切 试样每产生剪切位移
测记测力计和位移读数 当剪应力超过峰值后 按剪切
位移 测读一次 直至最大位移达 停止剪切
第一次剪切完成后 启动反向开关 将剪切盒退回原位 插
入固定销 反推速率应小于
等待半小时后 重复本条 款的步骤进行第二次剪切
如此反复剪切多次 直至最后两次剪切时测力计读数接近为止
对粉质粘土 需剪切 次 总剪切位移量达 对粘质
土需剪切 次 总剪切位移量达
剪切结束 吸去盒中积水 卸除压力 取出试样 描述剪切
面破坏情况 取剪切面上的试样测定剪后含水率
剪应力应按本标准式 计算
以剪应力为纵坐标 剪切位移为横坐标 绘制剪应力与剪
切位移关系曲线 图 图上第一次的剪应力峰值为慢剪
强度 最后剪应力的稳定值为残余强度
残余强度与垂直压力的关系曲线的绘制及残余内摩擦角
和残余粘聚力 的确定 应按本标准 的规定进行 图
图 抗剪强度与垂直压力关系曲线
反复直剪强度试验的记录格式见附录 表
自由膨胀率试验
本试验方法适用于粘土
本试验所用的主要仪器设备 应符合下列规定
量筒 容积为 最小刻度为 容积与刻度需经过
校正
量土杯 容积为 内径为
无颈漏斗 上口直径 下口直径
搅拌器 由直杆和带孔圆盘构成 图
天平 称量 最小分度值
图 搅拌器示意图 图 量样装置
直杆 圆盘 漏斗 支架 量土杯
自由膨胀率试验 应按下列步骤进行
用四分对角法取代表性风干土 碾细并过 筛 将
筛下土样拌匀 在 温度下烘干 置于干燥器内冷却至
室温
将无颈漏斗放在支架上 漏斗下口对准量土杯中心并保持
距离 见图
用取土匙取适量试样倒入漏斗中 倒土时取土匙应与漏斗
壁接触 并尽最靠近漏斗底部 边倒边用细铁丝轻轻搅动 当量杯
装满土样并溢出时 停止向漏斗倒土 移开漏斗刮去杯口多余土
称量土杯中试样质量 将量土杯中试样倒入匙中 再次将量土杯按
图 所示置于漏斗下方 将匙中土样按上述方法全部倒回漏
斗并落入量土杯 刮去多余土 称量土杯中试样质量 本步骤应进
行两次平行测定 两次测定的差值不得大于
在量筒内注入 纯水 加入 浓度为 的分析纯
氯化钠 溶液 将试样倒入量筒内 用搅拌器上下搅拌悬液各
次 用纯水冲洗搅拌器和量筒壁至是液达
待悬液澄清后 每 测读 次土面读数 估读至
直至两次读数差值不超过 膨胀稳定
自由膨胀率应按下式计算 准确至
式中 自由膨胀率
试样在水中膨胀后的体积
试样初始体积
本试验应进行两次平行测定 当 小于 时 平行
差值不得大于 当 大于 等于 时 平行差值不得大于
取两次测值的平均值
自由膨胀率试验的记录格式见附录 表
膨胀率试验
有荷载膨胀率试验
本试验方法适用于测定原状土或扰动粘土在特定荷载和
有侧限条件下的膨胀率
本试验所用的主要仪器设备 应符合下列规定
固结仪 见本标准图 应附加荷设备 试验前必须
率定不同压力下的仪器变形量
注 加压上盖应为轻质材料并带护环
环刀 直径为 或 高度为
位移计 量程 最小分度值 的百分表或准确
度为全量程 的位移传感器
有荷载膨胀率试验 应按下列步骤进行
试样制备应按本标准第 条或第 条的步骤进
行
试样安装应按本标准第 条 款的步骤进行 并
在试样和透水板之间加薄型滤纸
分级或一次连续施加所要求的荷载 一般指上覆土质量或
上覆土加建筑物附加荷载 直至变形稳定 测记位移计读数 变形
稳定标准为每小时变形不超过 再自下而上向容器内注
入纯水 并保持水面高出试样
浸水后每隔 测记读数一次 直至两次读数差值不超过
时膨胀稳定 测记位移计读数
试验结束 吸去容器中的水 卸除荷载 取出试样 称试样
质量 并测定其含水率
特定荷载下的膨胀率 应按下式计算
式中 某荷载下的膨胀率
某荷载下膨胀稳定后的位移计读数
加荷前位移计读数
某荷载下的仪器压缩变形量
试样的初始高度
有荷载膨胀率试验的记录格式见附录 表
无荷载膨胀率试验
本试验方法适用于测定原状土或扰动粘土在无荷载有侧
限条件下的膨胀率
本试验所用的主要仪器设备 应与本标准第 条相
同 应有套环
无荷载膨胀率试验 应按下列步骤进行
试样制备应按本标准第 条或第 条的步骤进
行
试样安装应按本标准第 条 款的步骤进行
自下而上向容器内注入纯水 并保持水面高出试样
注水后每隔 测记位移计读数一次 直至两次读数差值不超过
时 膨胀稳定
试验结束后 吸去容器中的水 取出试样 称试样质量 测
定其含水率和密度 并计算孔隙比
任一时间的膨胀率 应按下式计算
式中 时间为 时的无荷载膨胀率
时间为 时的位移计读数
无荷载膨胀率试验 宜绘制膨胀率与时间关系曲线
无荷载膨胀率试验的记录格式见附录 表
膨胀力试验
本试验方法适用于原状土和击实粘土 采用加荷平衡法
本试验所用的主要仪器设备 应与本标准第 条相
同
膨胀力试验 应按下列步骤进行
试样制备应按本标准第 条或第 条的步骤进
行
试样安装应按本标准第 条 款的步骤进行 并
自下而上向容器注入纯水 并保持水面高出试样项面
百分表开始顺时针转动时 表明试样开始膨胀 立即施加
适当的平衡荷载 使百分表指针回到原位
当施加的荷载足以使仪器产生变形时 在施加下一级平衡
荷载时 百分表指针应逆时针转动一个等于仪器变形量的数值
当试样在某级荷载下间隔 不再膨胀时 则试样在该级
荷载下达到稳定 允许膨胀量不应大于 记录施加的平衡
荷载
试验结束后 吸去容器内水 卸除荷载 取出试样 称试样
质量 并测定含水率
膨胀力应按下式计算
式中 膨胀力
施加在试样上的总平衡荷载
试样面积
膨胀力试验的记录格式见附录 表
收 缩 试 验
本试验方法适用于原状土和击实粘土
本试验所用的主要仪器设备 应符合下列规定
收缩仪 图 多孔板上孔的面积应占整个板面积
的 以上
环刀 直径 高度
图 收缩仪
量表 支架 测板
试样 多孔板 垫块
收缩试验应按下列步骤进行
试样制备 应按本标准第 条或第 条的步骤进
行 将试样推出环刀 当试样不紧密时 应采用风干脱环法 置于
多孔板上 称试样和多孔板的质量 准确至 装好百分表 记
下初始读数
在室温不得高于 条件下进行收缩试验 根据试样含
水率及收缩速度 每隔 测记百分表读数 并称整套装置和试
样质量 准确至 后 每隔 测记百分表读数并称
质量 至两次百分表读数基本不变 称质量时应保持百分表读数
不变 在收缩曲线的 阶段内 应取得不少于 个数据
试验结束 取出试样 并在 下烘干 称干土质
量 准确至
按本标准密度试验中第 节的蜡封法测定烘干试样体
积
试样在不同时间的含水率 应按下式计算
式中 某时刻试样的含水率
某时刻试样的质量
试样烘干后的质量
线缩率应按下式计算
式中 试样在某时刻的线缩率
某时刻的百分表读数
体缩率应按下式计算
式中 体缩率
烘干后试样的体积
土的缩限应按下列作图法确定
以线缩率为纵坐标 含水率为横坐标 绘制关系曲线 图
延长第 阶段的直线段至相交 交点 所对应的横坐标
即为原状土的缩限
图 线缩率与含水率关系曲线
注 土的缩限也可按本标准式 计算
收缩系数应按下式计算
式中 竖向收缩系数
收缩曲线上第 阶段两点的含水率之差
与 相对应的两点线缩率之差
收缩试验的记录格式见附录 表
冻土密度试验
一 般 规 定
本试验方法适用于原状冻土和人工冻土
密度试验应根据冻土的特点和试验条件选用浮称法 联
合测定法 环刀法或充砂法
冻土密度试验宜在负温环境下进行 无负温环境时 应
采取保温措施和快速测定 试验过程中冻土表面不得发生融化
浮 称 法
本试验方法适用于各类冻土
本试验所用的主要仪器设备 应符合下列规定
天平 称量 最小分度值
液体密度计 分度值为
温度表 测量范围为 分度值为
量筒 容积为
盛液筒 容积为
试验所用的溶液采用煤油或 纯水 采用煤油时 应
首先用密度计法测定煤油在不同温度下的密度 并绘出密度与温
度关系曲线 采用 纯水和试样温度较低时 应快速测定 试样
表面不得发生融化
浮称法试验 应按下列步骤进行
调整天平 将空的盛液筒置于称重一端
切取质量为 的冻土试样 用细线捆紧 放入盛
液筒中称盛液筒和冻土试样质量 准确至
将事先预冷至接近冻土试样温度的煤油缓慢注入盛液筒
液面宜超过试样顶面 并用温度表测量煤油温度 准确至
称取试样在煤油中的质量 准确至
从煤油中取出冻土试样 削去表层带煤油的部分 然后按
本标准第 条的规定取样测定冻土的含水率
冻土密度应按下列公式计算
式中 冻土密度
冻土试样体积
冻土试样质量
冻土试样在煤油中的质量
试验温度下煤油的密度 可由煤油密度与温
度关系曲线查得
冻土的干密度应按下式计算
式中 冻土干密度
冻土含水率
本试验应进行不少于两组平行试验 对于整体状构造的
冻土 两次测定的差值不得大于 取两次测值的平均
值 对于层状和网状构造的其他富冰冻土 宜提出两次测定值
本试验记录格式见附录 表
联合测定法
本试验方法适用于砂土和层状 网状构造的粘质冻土 在
无烘干设备的现场或需要快速测定密度和含水率时 可采用本方
法
本试验所用的仪器设备 应符合下列规定
排液筒 图
台秤 称量 最小分度值
量筒 容积为 分度值
图 排液筒示意图
排液筒 虹吸管 止水夹 冻土试样 量筒
联合测定法试验 应按下列步骤进行
将排液筒置于台秤上 拧紧虹吸管止水夹 排液筒在台秤
上的位置在试验过程中不得移动 将接近 的纯水缓慢倒入排
液筒 使水面超过虹吸管项
松开虹吸管的止水夹 使排液筒中的水面徐徐下降 待水
面稳定和虹吸管不再出水时 拧紧止水夹 称筒和水的质量
取 的冻土试样 并称质量
将冻土试样轻轻放入排液筒中 随即松开止水夹 使筒中
的水流入量筒中 水流停止后 拧紧止水夹 立即称筒 水和试样总
质量 同时测读量筒中水的体积 用以校核冻土试样的体积
使冻土试样在筒中充分融化成松散状态 澄清 补加纯水
使水面超过虹吸管顶
松开止水夹 排水 当水流停止后 拧紧止水夹 并称筒
水和试样总质量
在试验过程中应保持水面平稳 在排水和放入冻土试样时
排液筒不得发生上下剧烈晃动
冻土的含水率和密度应按下列各式计算
式中 冻土的含水率
冻土试样体积
冻土试样质量
冻土试样放入排液筒前的筒 水总质量
放入冻土试样后的筒 水 试样总质量
冻土融解后的筒 水 土颗粒总质量
水的密度
土颗粒比重
含水率计算至 密度计算至
本试验应进行二次平行测定试验 取两次测值的算术平
均值 并标明两次测值
联合测定法试验记录格式见附录 表
环 刀 法
本试验方法适用于温度高于 的粘质和砂质冻土
本试验所用的主要仪器设备 应符合下列规定
环刀 容积应大于或等于
天平 称量 最小分度值
其他 切土器 钢丝锯等
环刀法试验应按本标准第 条 款的步骤进行
本试验应进行两次平行测定 两次测定的平行差值应符
合本标准第 条的规定
环刀法密度试验记录格式见附录 表
充 砂 法
本试验适用于试样表面有明显孔隙的冻土
本试验所用的仪器设备 应符合下列规定
测筒 内径宜用 高度宜用
漏斗 上口直径可为 下口直径可为 高度可为
天平 称量 最小分度值
测筒的容积 应按下列步骤测定
测筒注满水 水面必须与测筒上口齐平 称筒 水的总质
量
测量水温 并查取相应水温下水的密度
测筒的容积应按下式计算
式中 测筒的容积
筒 水总质量
测筒质量
不同温度下水的密度
测筒的容积应进行 次平行测定 并取 次测定值的算术
平均值 各次测定结果之差不应大于
测筒充砂密度 应按下列步骤进行测定
准备不少于 清洗干净的干燥标准砂 标准砂的温度
应接近冻土试样的温度
将测筒放平 用漏斗架将漏斗置于测筒上方 漏斗下口
与测筒上口应保持 的距离 用薄板挡住漏斗下口 并将
标准砂充满漏斗后移开挡板 使砂充入测筒 与此同时 不断向漏
斗中补充标准砂 使砂面始终保持与漏斗上口齐平 在充砂过程
中不得敲击或振动漏斗和测筒
当测筒充满标准砂后 移开漏斗 轻轻刮平砂面 使之与测
筒上口齐平 在刮砂过程中不应压砂 称测筒 砂的总质量
充砂的密度应按下式计算
式中 充砂密度
测筒 砂的总质量
充砂密度应重复测定 次 并取其测值的算术平均值
各次测值之差应小于
充砂法试验应按下列步骤进行
切取冻土试样 试样宜取直径为 的圆形或
的方形 试样底面必须削平 称试样质
量
将试样平面朝下放人筒内 试样底面与测筒底面必须接
触紧密 用标准砂充填冻土试样与筒壁之间的空隙和试样顶面
充砂和刮平砂面应按第 条 款的步骤进行
称测筒 试样和充砂的总质量
冻土密度应按下式计算 计算至
式中 冻土试样的体积
测筒 试样和量砂的总质量
本试验应重复进行两次 并取两次测值的算术平均值 两
次测值的差值应不大于
充砂法密度试验记录格式见附录 表
冻结温度试验
本试验方法适用于原状和扰动的粘土和砂土
本试验所用主要仪器设备 应符合下列规定
冻结温度试验宜用图 所示的试验装置 该装置由
零温瓶 数字电压表 热电偶 塑料管和试样杯等组成
图 冻结温度试验装置示意图
数字电压表 热电偶 零温瓶 低温瓶
塑料管 试样杯 干砂
零温瓶容积为 内盛冰水混合物 其温度应为
低温瓶容积为 内盛低熔冰晶混合物 其温度宜为
数字电压表 其量程可取 分度值应为
铜和康铜热电偶 其线径直用
塑料管可用内径 壁厚 长 的硬质聚氯乙烯
管 管底应密封 管内装 高干砂
试样杯应用黄铜制成 其直径 高 带有杯盖
原状土试验 应按下列步骤进行
土样应按自然沉积方向放置 剥去蜡封和胶带 开启土样
筒取出土样
试样杯内壁涂一薄层凡士林 杯口向下放在土样上 将试
样杯垂直下压 并用切土刀沿杯外壁切削土样 边压边削至土样高
出试样杯 用钢丝锯整平杯口 擦净外壁 盖上杯盖 并取余土测定
含水率
将热电偶的测温端插入试样中心 杯盖周侧用硝基漆密
封
零温瓶内装入用纯水制成的冰块 冰块直径应小于
再倒入纯水 使水面与冰块面相平 然后插入热电偶零温端
低温瓶内装入用 氯化钠溶液制成的盐冰块 其直
径应小于 再倒入相同浓度的氯化钠溶液制成的盐冰块 使之
与冰块面相平
将封好底且内装 高干砂的塑料管插入低温瓶内 再
把试样杯放入塑料管内 然后 塑料管口和低温瓶口分别用橡皮
塞和瓶盖密封
将热电偶测温端与数字电压表相连 每分钟测量一次热电
势 当势值突然减小并 次测值稳定 试验结束
扰动冻土试验 应按下列步骤进行
称取风干土样 平铺于搪瓷盘内 按所需的加水量将
纯水均匀喷洒在土样上 充分拌匀后装入盛土器内盖紧 润湿一昼
夜 砂土的润湿时间可酌减
将配制好的土装入试样杯中 以装实装满为度 杯口加
盖 将热电偶测温端插入试样中心 杯盖周侧用硝基漆密封
按本标准第 条 款的步骤进行试验
冻结温度应按下式计算
式中 冻结温度
热电势跳跃后的稳定值
热电偶的标定系数
冻结温度试验的记录格式见附录 表
未冻含水率试验
本试验方法适用干扰动粘土和砂土
本试验所用仪器设备应符合本标准第 条的规定
未冻含水率试验应按本标准第 条 款的步骤制
备 个试样 其中 个试样按所需的加水量制备 另 个试样应
分别采用试样的液限和塑限作为初始含水率 并分别测定在该两
个界限含水率时的冻结温度
注 液限为 液限
将制备好的试样 按本标准第 条 款的步骤进
行试验
未冻含水率应按下式计算
式中 未冻含水率
塑限
液限
与土的性质有关的常数 见式 和式
温度绝对值
塑限时的冻结温度绝对值
液限时的冻结温度绝对值
未冻含水率试验的记录格式见附录 表
冻土导热系数试验
本试验适用于扰动粘土和砂土
本试验所用的仪器设备 应符合下列规定
导热系数试验装置 由恒温系统 测温系统和试样盒组成
图
图 导热系数试验装置示意图
冷浴循环液出口 试样盒 热电偶测温端
保温材料 冷浴循环液进口 夹紧螺杆 保温盖
恒温箱 恒温箱 石蜡盒
恒温系统由两个尺寸为 的恒
温箱和两台低温循环冷浴组成 恒温箱与试样盒接触面应采用
厚的平整铜板 两个恒温箱分别提供两个不同的负温环境
和 恒温精度应为
测温系统由热电偶 零温瓶和量程为 分度值 的
数字电压表组成 有条件时 后者可用数据采集仪 并与计算机连
接
试样盒两只 其外形尺寸均为
盒面两侧为厚 的平整铜板 试样盒的两侧 底面和上端
盒盖应采用尺寸为 厚 的胶木板
导热系数试验 应按下列步骤进行
将风干试样平铺在搪瓷盘内 按所需的含水率和土样制备
要求制备土样
将制配好的土样按要求的密度装入一个试样盒 盖上盒
盖 装土时 将两支热电偶的测温端安装在试样两侧铜板内壁的
中心位置
另一个试样盒装入石蜡 作为标准试样 装石蜡时 按本
条 款的要求安装两支热电偶
将分别装好石蜡和试样的两个试样盒按本标准图
的方式安装好 驱动夹紧螺杆使试样盒和恒温箱的各铜板面接触
紧密
接通测温系统
开动两个低温循环冷浴 分别设定冷浴循环液温度为
和
冷浴循环液达到要求温度再运行 后 开始测温 每隔
分别测定一次标准试样和冻土试样两侧壁面的温度 并记
录 当各点的温度连续 次测得的差值小于 时 试验结束
取出冻土试样 测定其含水率和密度
导热系数应按下式计算
式中 冻土的导热系数
石蜡的导热系数
石蜡样品盒中两壁面温差
待测试样中两壁面温差
导热系数试验的记录格式见附录 表
冻胀量试验
本试验方法适用于原状 扰动粘土和砂土
本试验所用主要仪器设备 应符合下列规定
冻胀量试验装置 由试样盒 恒温箱 温度控制系统 温度
监测系统 补水系统 变形监测系统和加压系统组成
试样盒外径为 壁厚为 的有机玻璃筒和与之配套
的顶 底板组成 图
图 试样盒结构示意图
供水装置 位移计 保温材料 加压装置 正温循环液进出口
热敏电阻测温点 负温循环液进出口 试样盒
有机玻璃筒周侧每隔 设热敏电阻温度计插入孔 顶底板
的结构能提供恒温液循环和外界水源补给通道 并使板面温度均
匀
恒温箱的容积不小于 内设冷液循环管路和加热器
功率为 通过热敏电阻温度计与温度控制仪相连 使试验
期间箱温保持在
温度控制系统由低温循环浴和温度控制仪组成 提供试验
所需的顶 底板温度
温度监测系统由热敏电阻温度计 数据采集仪和电子计算
机组成 监测试验过程中土样 顶 底板温度和箱温变化
补水系统由恒定水位的供水装置 见图 通过塑料
管与顶板相连 水位应高出顶板与土样接触面 试验过程中定
时记录水位以确定补水量
变形监测系统可用百分表或位移传感器 量程 最小
分度值 有条件时可采用数据采集仪和计算机组成 监
测试验过程中土样变形量
加压系统由液压油源及加压装置 或加压框架和砝码 组
成 加压系统仅在需要模拟原状土天然受压状况时使用 加载等
级根据天然受压状况确定
原状土试验 应按下列步骤进行
土样应按自然沉积方向放置 剥去蜡封和胶带 开启土样
筒取出土样
用土样切削器将原状土样削成直径为 高为 的
试样 称量确定密度并取余土测定初始含水率
有机玻璃试样盒内壁涂上一薄层凡士林 放在底板上 盒
内放一张薄型滤纸 然后将试样装入盒内 让其自由滑落在底板
上
在试样顶面再加上一张薄型滤纸 然后放上顶板 并稍稍
加力 以使试样与顶 底板接触紧密
将盛有试样的试样盒放入恒温箱内 试样周侧 顶 底板内
插入热敏电阻温度计 试样周侧包裹 厚的泡沫塑料保温 连
接顶 底板冷液循环管路及底板补水管路 供水并排除底板内气
泡 调节水位 安装位移传感器
开启恒温箱 试样盒 顶 底板冷浴 设定恒温箱冷浴温度
为 箱内气温为 顶 底板冷浴温度为
试样恒温 并监测温度和变形 待试样初始温度均匀
达到 以后 开始试验
底板温度调节到 并持续 让试样迅速从底面
冻结 然后将底板温度调节到 使粘土以 砂土以
的速度下降 保持箱温和顶板温度均为 记录初始水
位 每隔 记录水位 温度和变形量各一次 试验持续
试验结束后 迅速从试样盒中取出土样 测量试样高度并
测定冻结深度
扰动土试验 应按下列步骤进行
称取风干土样 加纯水拌匀呈稀泥浆 装入内径为
的有机玻璃筒内 加压固结 直至达到所需初始含水率后 将
土样从有机玻璃筒中推出 并将土样高度修正到
继续按第 条 款的步骤进行试验
冻胀率应按下式计算
式中 冻胀率
试验期间总冻胀量
冻结深度 不包括冻胀量
冻胀量试验的记录格式见附录 表
冻土融化压缩试验
一 般 规 定
本试验的目的是测定冻土融化过程中的相对下沉量 融
沉系数 和融沉后的变形与压力关系 融化压缩系数
本试验分为室内融化压缩试验和现场原位冻土融化压缩
试验两种
室内冻土融化压缩试验
本试验适用于冻结粘土和粒径小于 的冻结砂土
试验宜在负温环境下进行 严禁在切样和装样过程中使
试样表面发生融化 试验过程中试样应满足自上而下单向融化
本试验所用的仪器设备应符合下列规定
融化压缩仪 图 加热传压板应采用导热性能好
的金属材料制成 试样环应采用有机玻璃或其他导热性低的非金
属材料制成 其尺寸宜为 内径 高 保温外套可
用聚苯乙烯或聚胺酯泡沫塑料
原状冻土钻样器 钻样器宜由钻架和钻具两部分组成 钻
具开口内径为 钻样时将试样环套入钻具内 环外壁与
钻具内壁应吻合平滑
恒温供水设备
加荷和变形测量设备应符合本标准第 条 款的
规定
图 融化压缩仪示意图
加热传压板 热循环水进出口 透水板 上下排水孔
试样环 试样 透水板 滤纸 导环 保温外套
融化压缩仪和加荷设备应定期校准 并作出仪器变形量
校正曲线或数值表
融化压缩试验 应按下列步骤进行
钻取冻土试样 其高度应大于试样环高度 从钻样剩余的
冻土中取样测定含水率 钻样时必须保持试样的层面与原状土一
致 且不得上下倒置
冻土试样必须与试样环内壁紧密接触 刮平上下面 但不
得造成试样表面发生融化 测定冻土试样的密度
在融化压缩容器内先放透水板 其上放一张润湿滤纸 将
装有试样的试样环放在滤纸上 套上护环 在试样上铺滤纸和透
水板 再放上加热传压板 然后装上保温外套 将融化压缩容器
置于加压框架正中 安装百分表或位移传感器
施加 的压力 调平加压杠杆 调整百分表或位移传
感器到零位
用胶管连接加热传压板的热水循环水进出口与事先装有
温度为 水的恒温水槽 并打开开关和开动恒温器 以保
持水温
试样开始融沉时即开动秒表 分别记录
时的变形量 以后每 观测记录一次 直至变形量在
内小于 时为止 并测记最后一次变形量
融沉稳定后 停止热水循环 并开始加荷进行压缩试验
加荷等级视实际工程需要确定 宜取 最
后一级荷载应比土层的计算压力大
施加每级荷载后 为稳定标准 并测记相应的压缩量
直至施加最后一级荷载压缩稳定为止
试验结束后 迅速拆除仪器各部件 取出试样 测定含水
率
融沉系数应按下式计算
式中 冻土融沉系数
冻土融化下沉量
冻土试样初始高度
某一压力下稳定后的单位变形量应按下式计算
式中 某一压力下的单位变形量
某一压力下的变形量
某一压力范围内的冻土融化压缩系数应按下式计算
式中 融化压缩系数
某级压力值
绘出单位变形量与压力关系曲线 如图 所示
图 关系曲线
室内融化压缩试验记录格式见附录 表
现场冻土融化压缩试验
本试验适用于除漂石以外的各类冻土
本试验应在现场试坑内进行 试坑深度不应小于季节融
化深度 对于非衔接的多年冻土应等于或超过多年冻土层的上限
深度 试坑底面积不应小于
试验前应进行冻结土层的岩性和冷生构造的描述 并取
样进行其物理性试验
本试验所用的主要仪器设备 应符合下列规定
内热式传压钢板 传压板可取圆形或方形 中空式平板
应有足够刚度 承受上部荷载时不发生变形 面积不宜小于
加热系统 传压板加热可用电热或水 汽 热 加热应均匀
加热温度不应超过
传压板周围应形成一定的融化圈 其宽度宜等于或大于传压
板直径的 倍
加热系统应根据上述加热方式和要求确定
加荷系统 传压板加荷可通过传压杆自设在坑顶上的加荷
装置实现 加荷方式可用千斤顶或压块 当冻土的总含水率超过
液限时 加荷装置的压重应等于或小于传压板底面高程处的原始
压力
沉降测量系统 沉降测量可采用百分表或位移传感器 测
量准确度应为
温度测量系统 温度测量系统可由热电偶及数字电压表组
成 测量准确度为
试验前应按下列步骤进行试验准备和仪器设备的安装
仔细开挖试坑 整平坑底面 不得破坏基土 必要时应进
行坑壁保护
在传压板的边侧打钻孔 孔径 孔深宜为
将五支热电偶测温端自下而上每隔 逐个放人孔内 并用粘
土填实钻孔
坑底面铺砂找平 铺砂厚度不应大于
将传压板放置在坑底中央砂面上
安装加荷装置 应使加荷点处于传压板中心部位
在传压板周边等距安装 个沉降位移计
接通加热 测温系统 并进行安全和安装可靠性检查后 向
传压板施加等于该处上部原始土层的压力 不小于 直至
传压板沉降稳定后 调整位移计至零读数 作好记录
试验应按下列步骤进行
施加等于原始土层的上覆压力 包括加荷设备 接通电
源 使传压板下和周围冻土缓慢均匀融化 每隔 测记一次土
温和位移
当融化深度达到 时 切断电源停止加热 用钢
钎探测一次融化深度 并继续测记土温和位移 当融化深度接近
倍传压板直径 时 每 测记一次融化深度 当
温度达到 时测记位移量 并用钢钎侧记一次融化深度
当停止加热后 依靠余热不能使传压板下的冻土继续融化
达到 倍传压板直径的深度时 应继续补热 直至满足这一要
求
经上述步骤达到融沉稳定后 开始逐级加荷进行压缩试
验 加荷等级视实际工程需要确定 对粘土宜取 砂土宜取
含巨粒土宜取 最后一级荷载应比上层的计算压力
大
施加一级荷载后 每 测记一次位移计示
值 此后每 测记一次 直至传压板沉降稳定后再加下一级荷
载 沉降量可取 个位移计该数的平均值 沉降稳定标准对粘土
宜取 砂和含巨粒土宜取
试验结束后 拆除加荷装置 清除垫砂和 厚表土 然
后取 个融化压实土样 用作含水率 密度及其他必要的试验
最后 应挖除其余融化压实土测量融化盘
进行下一土层的试验时 应刮除表面 土层
融沉系数应按下式计算
式中 冻土融沉 阶段的沉降量
融化深度
融化压缩系数 应按下式计算
式中 相应于某一压力范围 的相对沉降
系数 粘土为 粉质粘土为 砂土为 巨
粒土为
以单位变形量为纵坐标 压力为横坐标绘制单位变形量
与压力关系曲线 见图
现场融化压缩试验的记录格式见附录 表
酸碱度试验
本试验方法采用电测法 适用于各类土
本试验所用的主要设备应符合下列规定
酸度计 应附玻璃电极 甘汞电极或复合电极
分析筛 孔径
天平 称量 最小分度值
电动振荡器和电动磁力搅拌器
其他设备 烘箱 烧杯 广口瓶 玻璃棒 容量瓶 滤
纸等
本试验所用试剂应符合下列规定
标准缓冲溶液
称取经 烘干的邻苯二甲酸氢钾
通过漏斗用纯水冲洗入
容量瓶中 使溶解后稀释 定容至
称取在 烘干冷却后的磷酸氢二钠
和磷酸二氧钾 经漏
斗用纯水冲洗入 容量瓶中 待溶解后 继续用纯
水稀释 定容至
称取硼砂 经漏斗
用已除去 的纯水冲洗入 容量瓶中 待溶解
后继续用除去 的纯水稀释 定容至 宜贮于
干燥密闭的塑料瓶中保存 使用 个月
饱和氯化钾溶液 向适量纯水中加入氯化钾 边加边
搅拌 直至不再溶解为止
注 所有试剂均为分析纯化学试剂
酸度计校正 应在测定试样悬液之前 按照酸度计使用说
明书 用标准缓冲溶液进行标定
试样悬液的制备 称取过 筛的风干试样 放入广
口瓶中 加纯水 土水比为 振荡 静置
酸碱度试验应按下列步骤进行
于小烧杯中倒入试样悬液至杯容积的 处 杯中投入搅
拌棒一只 然后将杯置于电动磁力搅拌器上
小心地将玻璃电极和甘汞电极 或复合电极 放入杯中 直
至玻璃电极球部被悬液浸没为止 电极与杯底应保持适量距离 然
后将电极固定于电极架上 并使电极与酸度计连接
开动磁力搅拌器 搅拌悬液约 后 按照酸度计使用说
明书测定悬液的 值 准确至
测定完毕 关闭电源 用纯水洗净电极 并用滤纸吸干 或
将电极浸泡于纯水中
电测法酸碱度试验记录格式见附录 表
易溶盐试验
浸出液制取
本试验方法适用于各类土
浸出液制取所用的主要仪器设备 应符合下列规定
分析筛 孔径
天平 称量 最小分度值
电动振荡器
过滤设备 包括抽滤瓶 平底瓷漏斗 真空泵等
离心机 转速为
其他设备 广口瓶 容量瓶 角勺 玻璃棒 烘箱等
浸出液制取应按下列步骤进行
称取过 筛下的风干试样 视土中含盐量和
分析项目而定 准确至 置于广口瓶中 按土水比 加
入纯水 搅匀 在振荡器上振荡 后抽气过滤 另取试样
测定风干含水率
将滤纸用纯水浸湿后贴在漏斗底部 漏斗装在抽滤瓶上
联通真空泵抽气 使滤纸与漏斗贴紧 将振荡后的试样悬液摇匀
倒入漏斗中抽气过滤 过滤时漏斗应用表面皿盖好
当发现滤液混浊时 应重新过滤 经反复过滤 如果仍然混
浊 应用离心机分离 所得的透明滤液 即为试样浸出液 贮于细
口瓶中供分析用
易溶盐总量测定
本试验采用蒸干法 适用于各类土
本试验所用的主要仪器设备 应符合下列规定
分析天平 称量 最小分度值
水浴锅 蒸发皿
烘箱 干燥器 坩埚钳等
移液管
本试验所用的试剂 应符合下列规定
双氧水溶液
碳酸钠溶液
易溶盐总量测定 应按下列步骤进行
用移液管吸取试样浸出液 注入已知质量的蒸
发皿中 盖上表面皿 放在水浴锅上蒸干 当蒸干残渣中呈现黄褐
色时 应加入 双氧水 继续在水浴锅上蒸干 反复处
理至黄褐色消失
将蒸发皿放入烘箱 在 温度下烘干 取
出后放入干燥器中冷却 称蒸发皿加试样的总质量 再烘干
于干燥器中冷却后再称蒸发皿加试样的总质量 反复进行至最
后相邻两次质量差值不大于
当浸出液蒸干残渣中含有大量结晶水时 将使测得易溶盐
质量偏高 遇此情况 可取蒸发皿两个 一个加浸出液 另一
个加纯水 空白 然后各加入等量 碳酸钠溶液 搅拌均
匀后 一起按照本条 款的步骤操作 烘干温度改为
未经 碳酸钠处理的易溶盐总量按下式计算
式中 易溶盐总量
浸出液用纯水体积
吸取浸出液体积
风干试样质量
风干试样含水率
蒸发皿加烘干残渣质量
蒸发皿质量
用 碳酸的溶液处理后的易溶盐总量按下式计算
式中 蒸发皿加碳酸钠蒸干后质量
蒸发皿加 加试样蒸干后的质量
蒸干后 质量
蒸干后试样加 质量
易溶盐总量测定的记录格式见附录 表
碳酸根和重碳酸根的测定
本试验方法适用于各类土
碳酸根和重碳酸根测定所用的主要仪器设备 应符合下
列规定
酸式滴定管 容量 最小分度值为
分析天平 称量 最小分度值
其他设备 移液管 锥形瓶 烘箱 容量瓶
碳酸根和重碳酸根测定所用试剂 应符合下列规定
甲基橙指示剂 称 甲基橙溶于 纯水中
酚酞指示剂 称取 酚酞溶于 乙醇中
用纯水稀释至
硫酸标准溶液 溶解 分析纯浓硫酸于适量纯水中 然
后继续用纯水稀释至
硫酸标准溶液的标定 称取预先在 烘干
的无水碳酸钠 份 每份 精确至 放入 个锥形瓶
中 各加入纯水 再各加入甲基橙指示剂 滴 用配制好
的硫酸标准溶液滴定至溶液由黄色变为橙色为终点 记录硫酸标
准溶液用量 按下式计算硫酸标准溶液的准确浓度
式中 硫酸标准溶液浓度
硫酸标准溶液用量
碳酸钠的用量
碳酸钠的摩尔质量
计算至 个平行滴定 平行误差不大于
取算术平均值
注 硫酸标准溶液也可用标定过的氢氧化钠标准溶液标定 也可以用盐酸 标
准溶液代替硫酸标准溶液
碳酸根和重碳酸根的测定 应按下列步骤进行
用移液管吸取试样浸出液 注入锥形瓶中 加酚酞指
示剂 滴 摇匀 试液如不显红色 表示无碳酸根存在 如果试
液显红色 即用硫酸标准溶液滴定至红色刚褪去为止 记下硫酸标
准溶液用量 准确至
在加酚酞滴定后的试液中 再加甲基橙指示剂 滴 继
续用硫酸标准溶液滴定至试液由黄色变为橙色为终点 记下硫酸
标准溶液用量 准确至
碳酸根和重碳酸根的含量应按下列公式计算
碳酸根含量应按下式计算
土
式中 碳酸根的质量摩尔浓度 土
碳酸根的含量 或 土
酚酞为指示剂滴定硫酸标准溶液的用量
吸取试样浸出液体积
换算因数
碳酸根的摩尔质量
碳酸根的摩尔质量
计算至 土和 或 土 平行滴定误
差不大于 取算术平均值
重碳酸根含量应按下式计算
或 土
式中 重碳酸根的质量摩尔浓度 土
重碳酸根的含量 或 土
换算因数
甲基橙为指示剂滴定硫酸标准溶液的用量
重碳酸根的摩尔质量
重碳酸根的摩尔质量
计算至 土和 或 土 平行滴定
允许误差不大于 取算术平均值
碳酸根和重碳酸根测定的记录格式见附录 表
和表
氯根的测定
本试验方法适用于各类土
氯根测定所用的主要仪器设备 应符合下列规定
分析天平 称量 最小分度值
酸式滴定管 容量 最小分度值 棕色
其他设备 移液管 烘箱 锥形瓶 容量瓶等
氯根测定所用试剂 应符合下列规定
铬酸钾指示剂 称取 铬酸钾 溶于适量纯
水中 然后逐滴加入硝酸银标准溶液至出现砖红色沉淀为止 放
置过夜后过滤 滤液用纯水稀释至 贮于滴瓶中
硝酸银 标准溶液 称取预先在 温度
烘干 的分析纯硝酸银 通过漏斗冲洗入
容量瓶中 待溶解后 继续用纯水稀释至 贮于棕色瓶中
则硝酸银的浓度为
重碳酸钠 溶液 称取重碳酸钠 溶于纯水
中 并用纯水稀释至 其浓度约为
甲基橙指示剂 配制见本标准第 条 款
氯根测定应按下列步骤进行
吸取试样浸出液 于锥形瓶中 加甲基橙指示剂
滴 逐滴加入 浓度的重碳酸钠至溶液呈纯黄色 控制
值为 再加入铬酸钾指示剂 滴 用硝酸银标准溶液滴
定至生成砖红色沉淀为终点 记下硝酸银标准溶液的用量
另取纯水 按本条 款的步骤操作 作空白试验
氯根的含量应按下式计算
或 土
式中 氯根的质量摩尔浓度 土
氯根的含量 或 土
浸出液消耗硝酸银标准溶液的体积
纯水 空白 消耗硝酸银标准溶液的体积
氯根的摩尔质量
计算准确至 土和 或 土 平行滴
定偏差不大于 取算术平均值
氯根测定的记录格式见附录 表
硫酸根的测定
络合容量法
本试验方法适用于硫酸根含量大于 等于 相当
于 的土
络合容量法测定所用的主要仪器设备 应符合下列
规定
天平 称量 最小分度值
酸式滴定管 容量 最小分度值
其他设备 移液管 锥形瓶 容量瓶 量杯 角匙 烘箱 研钵
和杵 量筒
络合容量法测定所用的试剂 应符合下列规定
盐酸溶液 将 份浓盐酸与 份纯水互相混合均匀
钡镁混合剂 称取 氯化钡 和
氯化镁 一起通过漏斗用纯水冲洗入 容量
瓶中 待溶解后继续用纯水稀释至
氨缓冲溶液 称取 氯化铵 于烧杯中 加适量纯
水溶解后移入 量筒中 再加入分析纯浓氨水 最后
用纯水稀释至
铬黑 指示剂 称取 铬黑 和 预先烘干的氯化
钠 互相混合研细均匀 贮于棕色瓶中
锌基准溶液 称取预先在 烘干的分析纯锌粉
粒 于烧杯中 小心地分次加入 盐酸溶液
置于水浴上加热至锌完全溶解 切勿溅失 然后移入 容
量瓶中 用纯水稀释至 即得锌基准溶液浓度为
标准溶液
配制 称取乙二铵四乙酸二钠 溶于热纯水中 冷却
后移入 容量瓶中 再用纯水稀释至
标定 用移液管吸取 份锌基准溶液 每份 分别
置于 个锥形瓶中 用适量纯水稀释后 加氨缓冲溶液
铬黑 指示剂少许 再加 乙醇 然后用
标准溶液滴定至溶液由红色变亮蓝色为终点 记
下用量 按下式计算 标准溶液的浓度
式中 标准溶液浓度
标准溶液用量
锌基准溶液的浓度
锌基准溶液的用量
计算至 份平行滴定 滴定误差不大
于 取算术平均值
乙醇 分析纯
盐酸溶液 取 份盐酸与 份水混合均匀
氯化钡 溶液 溶解 氯化钡 于
纯水中
络合容量法测定 应按下列步骤进行
硫酸根 含量的估测 取浸出液 于试管中 加入
盐酸 滴 再加 氯化钡溶液 滴 摇匀 按表 估测
硫酸根含量 当硫酸盐含量小于 时 应采用比浊法 按本
标准第 节进行操作
表 硫酸根估测方法选择与试剂用量表
加氯化钡后溶液
混 浊 情 况
含量
测 定 方 法
吸取土浸出液 钡镁混合剂用量
数分钟后微混浊 比浊法
立即呈生混浊 比浊法
立即混浊
立即沉淀
立即大量沉淀
按表 估测硫酸根含量 吸取一定量试样浸出液于锥
形瓶中 用适量纯水稀释后 投入刚果红试纸一片 滴加 盐酸
溶液至试纸呈蓝色 再过量 滴 加热煮沸 趁热由滴定管准确
滴加过量钡镁合剂 边滴边摇 直到预计的需要量 注意滴入量至
少应过量 继续加热微沸 取下冷却静置 然后加
氨缓冲溶液 铬黑 少许 乙醇 摇匀 再用
标准溶液滴定至试液由红色变为天蓝色为终点 记下用量
另取一个锥形瓶加入适量纯水 投刚果红试纸一片 滴加
盐酸溶液至试纸呈蓝色 再过量 滴 由滴定管准确加
入与本条 款步骤等量的钡镁合剂 然后加氨缓冲溶液 铬
黑 指示剂少许 已醇 摇匀 再用 标准溶液滴定
至由红色变为天蓝色为终点 记下用量
再取一个锥形瓶加入与本条 款步骤等体积的试样浸出
液 然后按本标准第 条 款的步骤测定同体积浸出液中钙
镁对 标准溶液的用量
硫酸根含量应按下式计算
或 土
式中 硫酸根的质量摩尔浓度 土
硫酸根的含量 或 土
浸出液中钙镁与钡镁合剂对 标准溶
液的用量
用同体积钡镁合剂 空白 对 标准溶
液的用量
同体积浸出液中钙镁对 标准溶液的
用量
硫酸根的摩尔质量
标准溶液的浓度
计算准确至 土和 或 土 平行滴
定允许偏差不大于 取算术平均值
络合容量法硫酸根测定的记录格式见附录 表
硫酸根的测定
比浊法
本试验方法适用于硫酸根含量小于 相当于
的土
比浊法测定所用的主要仪器设备 应符合下列规定
光电比色计或分光光度计
电动磁力搅拌器
量匙容量
其他设备 移液管 容量瓶 筛子 烘箱 分析
天平 最小分度值
比浊法测定所用的试剂 应符合下列规定
悬浊液稳定剂 将浓盐酸 的乙醇
纯水 氯化钠 混匀的溶液与 甘油混合均
匀
结晶氯化钡 将氯化钡结晶过筛取粒径在
之间的晶粒
硫酸根标准溶液 称取预先在 烘干的无水硫
酸钠 用纯水通过漏斗冲洗入 容量瓶中 溶解后
继续用纯水稀释至 此溶液中硫酸根含量为
比浊法测定 应按下列步骤进行
标准曲线的绘制 用移液管分别吸取硫酸根标准溶液
注入 容量瓶中 然后均用纯水稀释至刻度
制成硫酸根含量分别为 的标准系
列 再分别移入烧杯中 各加悬浊液稳定剂 和一量匙的氯
化钡结晶 置于磁力搅拌器上搅拌 以纯水为参比 在光电
比色计上用紫色滤光片 如用分光光度计 则用 的波
长 进行比浊 在 内每隔 测读一次悬浊液吸光值 取稳定
后的吸光值 再以硫酸根含量为纵坐标 相对应的吸光值为横坐
标 在坐标纸上绘制关系曲线 即得标准曲线
硫酸根含量的测定 用移液管吸取试样浸出液 硫
酸根含量大于 时 应少取浸出液并用纯水稀释至
置于烧杯中 然后按本条 款的标准系列溶液加悬浊液稳定剂等
一系列步骤进行操作 以同一试样浸出液为参比 测定悬浊液的吸
光值 取稳定后的读数 由标准曲线查得相应硫酸根的含量
硫酸根含量按下式计算
或 土
式中 硫酸根含量 或 土
硫酸根的质量摩尔浓度 土
由标准曲线查得 含量
硫酸根含量以小数计
的摩尔质量
计算准确至 土和 或 土
比浊法硫酸根测定的记录格式见附录 表
钙离子的测定
本试验方法适用于各类土
钙离子测定所用的主要仪器设备 应符合下列规定
酸式滴定管 容量 最小分度值
其他设备 移液管 锥形瓶 量杯 天平 研钵等
钙离子测定所用的试剂 应符合下列规定
氢氧化钠溶液 称取 氢氧化钠溶于 纯水
中
钙指示剂 称取 钙指示剂与 预先烘焙的氯化钠
一起置于研钵中研细混合均匀 贮于棕色瓶中 保存于干燥器内
标准溶液 配制与标定按本标准第 条 款的
步骤操作
盐酸溶液 按本标准第 条 款的步骤配制
刚果红试纸
已醇溶液
钙离子测定 应按下列步骤进行
用移液管吸取试样浸出液 于锥形瓶中 投刚果红试
纸一片 滴加 盐酸溶液至试纸变为蓝色为止 煮沸除去二氧
化碳 当浸出液中碳酸根和重碳酸根含量很少时 可省去此步骤
冷却后 加入 氢氧化钠溶液 控制 摇
匀 放置 后 加钙指示剂少许 乙醇 用
标准溶液滴定至试液由红色变为浅蓝色为终点 记下 标准
溶液用量 估读至
钙离子含量按下式计算
或 土
式中 钙离子的质量摩尔浓度 土
钙离子含量 或 土
标准溶液浓度
标准溶液用量
钙离子的摩尔质量
计算准确至 土和 或 土 需平行
滴定 滴定偏差不应大于 取算术平均值
钙离子测定的记录格式见附录 表
镁离子的测定
本试验方法适用于各类土
镁离子测定所用的主要仪器设备 应符合本标准第
条的规定
镁离子测定所用试剂 应符合本标准第 和
条的规定
镁离子的测定 应按下列步骤进行
用移液管吸取试样浸出液 于锥形瓶中 加入氨缓冲
溶液 摇匀后加入铬黑 指示剂少许 乙醇 充分摇
匀 用 标准溶液滴定至试液由红色变为亮蓝色为终点 记下
标准溶液用量 精确至
用移液管吸取与本条 款等体积的试样浸出波 按照本标
准第 条的试验步骤操作 滴定钙离子对 标准溶液的
用量
镁离子含量按下列公式计算
或 土
式中 镁离子的质量摩尔浓度 土
镁离子含量 或 土
钙镁离子对 标准溶液的用量
钙离子对 标准溶液的用量
标准溶液浓度
镁离子的摩尔质量
计算准确至 土和 或 土 需平行滴
定 滴定偏差不应大于 取算术平均值
镁离子测定记录格式见附录 表
钙离子和镁离子的原子吸收分光光度测定
本试验方法适用于各类土
钙镁离子的原子吸收分光光度测定所用的主要仪器设
备 应符合下列规定
原子吸收分光光度计 附有元素灯和空气与乙炔燃气等设
备以及仪器操作使用说明书
分析天平 称量 最小分度值
其他设备 烘箱 容量瓶 容量瓶 移液管 烧杯
钙 镁离子原子吸收分光光度测定所用试剂 应符合下列
规定
钙离子标准溶液 称取预先在 烘干的分析纯
碳酸钙 于烧杯中 加入少量稀盐酸至完全溶解 然后移入
容量瓶中 用纯水冲洗烧杯并稀释至刻度 贮于塑料瓶中 此
液浓度 为
镁离子标准溶液 称取光谱纯金属镁 置于烧杯
中 加入稀盐酸至完全溶解 然后用纯水冲洗入 容量瓶中并继
续稀释至刻度 贮于塑料瓶中 此液浓度 为
氯化镧溶液 称取光谱纯的氯化镧
溶于 纯水中
钙 镁离子原子吸收分光光度测定 应按下列步骤进行
绘制标准曲线
配制标准系列 取 容量瓶 个 准确加入
为 的标准溶液 相当于
和 为 的标准溶液
相当于 再各加
入 氯化镧溶液 最后用纯水稀释至刻度
绘制标准曲线 分别选用钙和镁的空心阴极灯 波长钙离
子 为 镁离子 为 以空
气 乙炔燃气等为工作条件 按原子吸收分光光度计的
使用说明书操作 分别测定钙和镁的吸收值 然后分别以
吸收值为纵坐标 相应浓度为横坐标分别给制钙 镁的标
准曲线 也可采用最小二乘法建立回归方程 即
式中 测得吸收值
相应的钙 镁浓度
截距
斜率
回归方程的相关系数 应满足 的要求
试样测定 用移液管吸取一定量的试样浸出液 钙浓度小
于 镁浓度小于 于 容量瓶中 加入 氯
化镧溶液 用纯水稀释至 然后同本条 款标准曲线绘
制的工作条件 按原子吸收分光光度计使用说明书操作 分别测定
钙和镁的吸收值 并用测得的钙 镁吸收值 从标准曲线查得或由
式 求得相应的钙 镁离子浓度
钙 镁离子含量按下列公式计算
或 土
或 土
式中 由标准曲线查得或本标准式 求得钙
离子浓度
由标准曲线查得或本标准式 求得镁
离子浓度
测定溶液定容体积
将毫克换算成克
计算准确至 土和 或 土
钙 镁离子原子吸收分光光度测定的记录格式见附录
表
钠离子和钾离子的测定
本试验方法适用于各类土
钠离子和钾离子测定所用的主要仪器设备 应符合下列
规定
火焰光度计及其附属设备
天平 称量 最小分度值
其他设备 高温炉 烘箱 移液管 容量瓶 容量
瓶 烧杯等
钠离子和钾离子测定所用的试剂 应符合下列规定
钠 标准溶液 称取预先于 灼烧过的氯化钠
在少量纯水中溶解后 冲洗入 容量瓶中 继续
用纯水稀释至 贮于塑料瓶中 此溶液含钠离子 为
钾 标准溶液 称取预先于 烘干的氯化钾
在少量纯水中溶解后 冲洗入 容量瓶中 继续
用水稀释至 贮于塑料瓶中 此溶液含钾离子 为
钠离子和钾离子的测定 应按下列步骤进行
绘制标准曲线
配制标准系列 取 容量瓶 个 准确加入钠
标准溶液和钾 标准溶液各为
然后备用纯水稀释至 此系列相应浓度范
围为
按照火焰光度计使用说明书操作 分别用钢滤光片和钾
滤光片 逐个测定其吸收值 然后分别以吸收值为纵坐
标 相应钠离子 钾离子 浓度为横坐标 分别
绘制钠 钾 的标准曲线 也可采用最小二乘
法建立回归方程 统计方法和相关系数 应符合本标准
式 的规定
试样测定 用移液管吸取一定量试样浸出液 以不超出标
准曲线浓度范围为准 于 容量瓶中 用纯水稀释至 然
后同本条 款绘制标准曲线的工作条件 按火焰光度计使用说明
书操作 分别用钠滤光片和钾滤光片测定其吸收值 并用测得的
钠 钾吸收值 从标准曲线查得或由回归方程求得相应的钠 钾离
子浓度
钠离子和钾离子应按下列公式计算
或 土
或 土
式中 分别为试样中钠 钾的含量 或
土
分别为试样中钠 钾的质量摩尔浓度
土
分别为 和 的摩尔质量
钠 钾离子测定的记录格式见附录 表
中溶盐 石膏 试验
本试验方法适用于含石膏较多的土类 本试验规定采用
酸浸提一质量法
本试验所用的主要仪器设备 应符合下列规定
分析天平 称量 最小分度值
加热设备 电炉 高温炉
过滤设备 漏斗及架 定量滤纸 洗瓶 玻璃棒
制样设备 瓷盘 筛子 玛瑙研钵及杵
其他设备 烧杯 瓷坩埚 干燥器 坩埚钳 试管 量筒 水浴
锅 石棉网 烘箱
本试验所用试剂 应符合下列规定
溶液 量取浓盐酸 用纯水稀释
至
盐酸溶液 取 份浓盐酸与 份纯水相互混合均
匀
氢氧化铵溶液 量取浓氨水 用纯水稀释至
氯化钡 溶液 称取 氯化钡溶于少量纯水
中 稀释至
硝酸银 溶液 溶解 硝酸银于 纯水
中 再加数滴浓硝酸酸化 贮于棕色滴瓶中
甲基橙指示剂 称取 甲基橙溶于 水中 贮于
滴瓶中
中溶盐试验 应按下列步骤进行
试样制备 将潮湿试样捏碎摊开于瓷盘中 除去试样中杂
物 如植物根茎叶等 置于阴凉通风处晾干 然后用四分法选取试
样约 置于玛瑙研体中研磨 使其全部通过 筛 不得弃
去或撤失 备用
称取已制备好的风干试样 视其含量而定 准确至
放入 烧杯中 缓慢地加入
边加边搅拌 如试样含有大量碳酸盐 应继续加此盐酸至无气泡
产生为止 放置过夜 另取此风干试样约 准确至 测定
其含水率
过滤 沉淀用 淋洗至最后滤液中无硫酸
根离子为止 取最后滤溶于试管中 加少许氯化钡溶液 应无白色
浑浊 即得酸浸提液 滤液
收集滤液于烧杯中 将其浓缩至约 冷却后 加甲
基橙指示剂 用 氢氧化铵溶液中和至溶液呈黄色为止 再用
盐酸溶液调至红色后 多加 滴 加热煮沸 在搅拌下趁热
缓慢滴加 氯化钡溶液 直至溶液中硫酸根离子沉淀完全 并
少有过量为止 让溶液静置澄清后 沿杯壁滴加氯化钡溶液 如无
白色浑浊生成 表示已沉淀完全 置于水浴锅上 在 保持
用致密定量滤纸过滤 并用热的纯水洗涤沉淀 直到最后
洗液无氯离子为止 用 硝酸银检验 应无白色浑浊
用滤纸包好洗净的沉淀 放入预先已在 灼烧至恒量
的瓷坩埚中 置于电炉上灰化滤纸 不得出现明火燃烧 然后移
入高温炉中 控制在 灼烧 取出放于石棉网上稍冷 再放
入干燥器中冷却至室温 用分析天平称量 准确至 再将
其放入高温炉中控制 灼烧 取出冷却 称量 如此反
复操作至恒量为止
另取 份试样按本标准第 节或第 节测定易溶
盐中的硫酸根离子 并求水浸出液中硫酸根含量
中溶盐 石膏 含量 应按下式计算
式中 中溶盐 石膏 含量
酸浸出液中硫酸根的含量
水浸出液中硫酸根的含量
坩埚的质量
坩埚加沉淀物质量
风干试样的质量
风干试样含水率
由硫酸钡换算成硫酸根
的因数
由硫酸根换算成硫酸钙 石膏
的因数
计算至
注 如果试验前试样预先进行洗盐 则式 中的 项 应舍
弃不计
中溶盐 石膏 试验的记录格式见附录 表
难溶盐 碳酸钙 试验
本试验方法适用于碳酸盐含量较低的各类土 采用气量法
本试验所用的主要仪器设备 应符合下列规定
二氧化碳约测计 如图
图 氧化碳约测计示意图
广口瓶 坩埚 移动管 量管 阀门
天平 称量 最小分度值
制样设备 同本标准第 条
其他设备 烘箱 坩埚钳 长柄瓶夹 气压计 温度计 干燥器
等
本试验所用试剂 应符合下列规定
盐酸溶液 取 份盐酸加 份纯水即得
甲基红溶液 溶解 甲基红于 纯水中
难溶盐试验 应按下列步骤进行
试样制备 按本标准第 条 款的步骤进行
安装好二氧化碳约测计 如本标准图 将加有微量
盐酸和 甲基红溶液的红色水溶液注入量管中至移动管和二
量管三管水面齐平 同处于量管零刻度处
称取预先在 烘干的试样 视碳酸钙含量而
定 准确至 放入约测计的广口瓶中 再对瓷坩埚注入适量
盐酸溶液 小心地移入广口瓶中放稳 盖紧广口瓶塞 打开阀
门 上下移动移动管 使移动管和二量管三管水面齐平
继续将移动管下移 观察量管的右管水面是否平稳 如果水
面下降很快 表示漏气 应仔细检查各接头并用热石蜡密封直至不
漏气为止
三管水面齐平后 关闭阀门 记下量管的右管起始水位读
数
用长柄瓶夹夹住广口瓶颈部 轻轻摇动 使瓷坩埚中盐酸溶
液倾出与瓶中试样充分反应 当量管的右管水面受到二氧化碳气
体压力而下降时 打开阀门 使量管的左右管水面应保持同一水平
静置 至量管的右管水面稳定 说明已反应完全 再移动移动
管使三管水面齐平 记下量管的右管最终水位读数 同时记下试验
时的水温和大气压力
重复本条 款的步骤进行空白试验 并从试样产生的
二氧化碳体积中减去空白试验值
难溶盐 碳酸钙 含量应按下式计算
按下式计算碳酸钙含量
式中 难溶盐 碳酸钙 含量
二氧化碳体积
在试验时的水温和大气压力下二氧化碳密度
由表 查得
表 不同温度和大气压力下 密度
水
温
气 压
由二氧化碳换算成碳酸钙 的因数
试样干质量
将微克换算成克数
当水温和大气压力在表 的范围之外时 按下式计算
碳酸钙含量
式中 碳酸钙摩尔质量
二氧化碳物质的量
试验时大气压力
试验时水温
摩尔气体常数
计算准确至
难溶盐 碳酸钙 试验的记录格式见附录 表
有机质试验
本试验方法适用于有机质含量不大于 的土 采用重铬酸
钾容量法
本试验所用的主要仪器设备 应符合下列规定
分析天平 称量 最小分度值
油浴锅 带铁丝笼 植物油
加热设备 烘箱 电炉
其他设备 温度计 刻度 试管 锥形瓶 滴
定管 小漏斗 洗瓶 玻璃棒 容量瓶 干燥器 筛子等
本试验所用试剂 应符合下列规定
重铬酸钾标准溶液 准确称取预先在 烘干并研
细的重铬酸钾 溶于 纯水中 必要时可加
热 在不断搅拌下 缓慢地加入浓硫酸 冷却后移入 容量
瓶中 用纯水稀释至刻度 此标准溶液浓度
硫酸亚铁标准溶液 称取硫酸亚铁 或硫酸
亚铁铵 溶于适量纯水中 加 溶液 然后
用纯水稀释至 按如下标定
准确量取重铬酸钾标准溶液 份 分别置于锥形瓶中
各用纯水稀释至约 再分别加入邻啡锣啉指示剂 滴 用硫
酸亚铁标准溶液滴定 使溶液由黄色经绿突变至橙红色为终点 记
录其用量 份平行误差不得超过 取算术平均值 求硫酸
亚铁标准溶液准确浓度
式中 硫酸亚铁的浓度
滴定硫酸亚铁用量
重铬酸钾浓度
取重铬酸钾体积
计算至
邻啡锣啉指示剂 称取邻啡锣啉 和硫酸亚铁
溶于 纯水中 贮于棕色瓶中
有机质试验应按下列步骤进行
当试样中含有机碳小于 时 准确称取已除去植物根并
通过 筛的风干试样 放入干燥的试管底
部 用滴定管缓慢滴入重铬酸钾标准溶液 摇匀 于试管口
插一小漏斗
将试管插入铁丝笼中 放入 左右的油浴锅内 试管内
的液面应低于油面 控制在 的温度范围 从试管内溶液
沸腾时开始计时 煮沸 取出稍冷
将试管内溶液倒入锥形瓶中 用纯水洗净试管底部 并使试
液控制在 加入邻啡锣啉指示剂 滴 用硫酸亚铁标准溶
液滴定至溶液由黄色经绿色突变为橙红色时为终点 记下硫酸亚
铁标准溶液的用量 估读至
试验同时 按本条 款的步骤操作 以纯砂代替试样进
行空白试验
有机质按下式计算
式中 有机质含量
硫酸亚铁标准溶液浓度
空白滴定硫酸亚铁用量
试样测定硫酸亚铁用量
硫酸亚铁标准溶液浓度时的摩尔质量
有机碳换算成有机质的因数
计算准确至
有机质试验的记录格式见附录 表
土的离心含水当量试验
本试验方法适用于粒径小于 的土 应在恒温下
进行试验
土的离心含水当量定义为饱和土 经过浸泡 经受 倍重
力的离心作用 后的含水率 以烘干土量的百分比表示
本试验所用的主要仪器设备 应符合下列规定
离心机 图 能对试样重心施加相当于 倍重
力的离心力达
图 离心机主零件示意图
坩埚支承架 滤纸 离心枢轴杯 坩埚
瓷坩埚 具有底孔 高度宜为 顶部直径为 底
部直径为
套杯 带有盖子的离心枢轴杯 内装多孔锅底的瓷坩埚及
相应的支架 要成套杯与坩埚支架彼此对应平衡 并成对地编号
土的离心含水当量试验 应按下列步骤进行
试样制备应按本标准第 条的规定进行 过
筛 搅拌均匀 称试样 数量不得少于两份 将试样倒入底面铺
湿滤纸的坩埚内
将坩埚置于盛有纯水的盆内 水深应高出试样表面 静置
当试样表面出现自由水时 表示试样已饱和 再将装有试
样的坩埚放入保湿缸内静置 时间不应少于
取出坩埚 吸去试样表面的自由水 放入离心机枢轴杯中
将成对的坩埚放在离心机的对称位置上 将离心机调至预定的转
速 该转速应使试样重心处经受 倍重力的离心力 旋转
再减小转速 使离心机在 内停止转动
试验结束 取出坩埚 称坩埚和湿土的总质量
将坩埚置于烘箱内 在 温度下烘干 称坩埚和
干土的总质量
注 试验后 当试样顶部出现自由水时 表示试样有积水作用 应该将水分算入湿
土质量 但必须在记录中加以说明
土的离心含水当量 应按下式计算 准确至
式中 离心含水当量
离心后坩埚和湿土总质量
烘干后坩埚和干土总质量
坩埚质量
土的离心含水当量试验成对试样所测得的两个含水当量
的平行差值 应符合下列规定 离心含水当量小于 等于 时
平行差值不大于 离心含水当量大于 时 平行差值不大于
离心含水当量试验记录格式见附录 表
附录 试验资料的整理与试验报告
为使试验资料可靠和适用 应进行正确的数据分析和整
理 整理时对试验资料中明显不合理的数据 应通过研究 分析原
因 试样是否具有代表性 试验过程中是否出现异常情况等 或在
有条件时 进行一定的补充试验后 可决定对可疑数据的取舍或改
正
舍弃试验数据时 应根据误差分析或概率的概念 按三倍
标准差 即 作为舍弃标准 即在资料分析中应该舍弃那些
在 范围以外的测定值 然后重新计算整理
土工试验测得的土性指标 可按其在工程设计中的实际
作用分为一般特性指标和主要计算指标 前者如土的天然密度
天然含水率 土粒比重 颗粒组成 液限 塑限 有机质 水溶盐等
系指作为对土分类定名和阐明其物理化学特性的主性指标 后者
如土的粘聚力 内摩擦角 压缩系数 变形模量 渗透系数等 系指
在设计计算中直接用以确定主体的强度 变形和稳定性等力学性
的土性指标
对一般特性指标的成果整理 通常可采用多次测定值
的算术平均值 并计算出相应的标准差 和变异系数 以反映
实际测定值对算术平均值的变化程度 从而判别其采用算术平
均值时的可靠性
算术平均值　按下式计算
式中 指标测定值的总和
指标测定的总次数
标准差 按下式计算
变异系数 按下式计算 并按表 评价变异性
表 变 异 性 评 价
变异系数
变异性 很小 小 中等 大 很大
对于主要计算指标的成果整理 如果测定的组数较多 此
时指标的最佳值接近于诸测值的算术平均值 仍可按一般特性指
标的方法确定其设计计算值 即采用算术平均值 但通常由于试
验的数据较少 考虑到测定误差 土体本身不均匀性和施工质量的
影响等 为安全考虑 对初步设计和次要建筑物宜采用标准差平均
值 即对算术平均值加 或减 一个标准差的绝对值 ︳ ︳
对不同应力条件下测得的某种指标 如抗剪强度等 应经
过综合整理求取 在有些情况下 尚需求出不同土体单元综合使
用时的计算指标 这种综合性的土性指标 一般采用图解法或最
小二乘方分析法确定
图解法 将不同应力条件下测得的指标值 如抗剪强度 求
得算术平均值 然后以不同应力为横坐标 指标平均值为纵坐标作
图 并求得关系曲线 确定其参数 如土的粘聚力 和角摩擦系数
最小二乘方分析法 根据各测定值同关系曲线的偏差的平
方和为最小的原理求取参数值
当设计计算几个土体单元土性参数的综合值时 可按土体
单元在设计计算中的实际影响 采用加权平均值 即
式中 不同土体单元的计算指标
不同土体单元的对应权
试验报告的编写和审核应符合下列要求
试验报告所依据的试验数据 应进行整理 检查 分析 经
确定无误后方可采用
试验报告所需提供的依据 一般应包括根据不同建筑物的
设计和施工的具体要求所拟试验的全部土性指标
试验报告的内容应包括 试验方案的简要说明 工程概况
所需解决的问题以及由此对试样的采制 试验项目和试验条件提
出的要求 试验数据和基本结论
试验报告中一律采用国家颁布的法定计量单位
试验报告应按以下方面审查
对照委托任务书 检查试验项目是否齐全
检查试验项目是否按照试验方法标准进行
综合分析检查各指标间的关系是否合理
对需要进行数据统计分析的试验报告应检查选用的方
法是否合理 结果是否正确
检查土的定义是否与相关规范标准相符
试验报告审批应符合以下程序
由试验人员填写成果汇总表
经校核人员校核汇总表中的数据
由试验负责人编写试验报告
由技术负责人签字并盖章发送
附录 土样的要求与管理
采样数量应满足要求进行的试验项目和试验方法的需
要 采样的数量按表 规定采取 并应附取土记录及土样现
场描述
表 试验取样数量和过土筛标准
试
验
项
目
土
样
数
量
土
类
粘 土 砂 土
原状土 筒 扰动土 原状土 筒 扰动土
过筛
标准
含水率
比 重
颗粒分析
界限含水率
密 度
固 结
黄土湿陷
三轴压缩
膨胀 收缩
直接剪切
击 实
承 载 比
轻型
重型
无侧限抗压强度
反复直剪
相对密度
渗 透
化学分析
离心含水当量
土样的验收和管理
土样送达试验单位 必须附送样单及试验委托书或其他有
关资料 送样单应有原始记录和编号 内容应包括工程名称 试
坑或钻孔编号 高程 取土深度 取样日期 如原状土应有地下水
位高程 土样现场鉴别和描述及定义 取土方法等 试验委托书应
包括工程名称 工程项目 试验目的 试验项目 试验方法及要求
例如原状土进行力学性试验时 试样是在天然含水率状态下还是
饱和状态下进行 剪切试验的仪器 三轴或直剪 剪切试验方法
快剪 固快 不固结不排水 固结不排水等 剪切和固结的最大荷
重 渗透试验是垂直还是水平方向 求哪一级荷重或某一个干密度
孔隙比 下的固结系数或湿陷渗透系数 黄土压缩试验须提出设
计荷重 扰动土样的力学性试验要提出初步设计干密度和施工现
场可能达到的平均含水率等
试验单位接到土样后 应按试验委托书验收 验收中需查
明土样数量是否有误 编号是否相符 所送土样是否满足试验项目
和试验方法的要求 必要时可抽验土样质量 验收后登记 编号
登记内容应包括 工程名称 委托单位 送样日期 土样室内编号和
野外编号 取土地点和取土深度 试验项目的要求以及要求提出成
果的日期等
土样送交试验单位验收 登记后 即将土样按顺序妥善存
放 应将原状土样和保持天然含水率的扰动土样置于阴凉的地方
尽量防止扰动和水分蒸发 土样从取样之日起至开始试验的时间
不应超过 周
土样经过试验之后 余土应贮存于适当容器内 并标记工
程名称及室内土样编号 妥善保管 以备审核试验成果之用 一般
保存到试验报告提出 个月以后 委托单位对试验报告未提出任
何疑义时 方可处理
处理试验余土时要考虑余土对环境的污染 卫生等要求
附录 室内土工仪器通用要求
本标准适用于室内土工仪器 规定试验仪器的通用要求
以保证试验数据的准确可靠
室内土工仪器设备的通用要求
室内土工仪器的基本参数应能满足各类土性指标试验的
要求 各类试验所用仪器的参数应符合现行国家标准 土工仪器的
基本参数及通用技术条件 第一篇之 的规定
室内土工仪器应具备预计使用所要求的计量特性 如准确
度 稳定度 量程及分辨力等 基本特性要求可按国家标准
第一篇之 的规定选用
室内土工仪器的结构 材料 工作环境应满足
第一篇之 和 规定的要求
室内土工仪器的准确度和校准
各类室内土工仪器的准确度应符合 第一篇之
及该标准附录 土工室内主要仪器准确度表 规定的
要求
仪器中配备计量标准器具时 应按规定的检定周期送交有
计量检定能力的单位检定
所有室内土工仪器使用前应按有关校验规程进行校准
对专用性强 结构和原理较复杂的仪器 尚未制订计量检
定规程和校验方法的 可按 国家计量检定规程编写规则 的要求
编写校验方法 按程序审批后进行仪器校验
不合格仪器及处理方法
不合格仪器系指已经损坏 过载或误动作 工作不正常 功
能出现可疑 超过规定的确认间隔时间 铅封完整性被破坏
凡不合格的仪器应停止使用 隔离存放 作出明显的标记
不合格的仪器应作以下处理
仪器不准确或有其他故障时 应先进行调整 仔细检查或
修理 再经检定或校验合格后重新投入使用
对不能调整或修复的仪器 应报废
对具有多功能和多量程的仪器 经证实能在一种或多种
功能或量程内正常使用时 应标明限制使用的范围 可
在规定的正常功能和量程内使用
仪器设备管理应符合以下要求
编制仪器设备一览表 其内容为 仪器名称 技术指标 制
造厂家 购置日期 保管人
编制仪器设备检定 校验 周期表 其内容包括 仪器设备
名称 编号 检定周期 检定单位 最近检定日期 送检负责人
所有仪器设备应有统一格式的标志
标志分 合格 准用 停用 种 分别以绿 黄 红 种
颜色表示
标志内容 仪器编号 检定结论 检定日期 检定单位
可拆卸的检测仪表组合成的仪器 每个仪表应有独立的
标志 不可拆卸仪表组合成的仪器 可以只有一个标志
仪器说明书应妥善保存 并能方便使用
建立仪器档案 其内容为 使用记录 故障及维修情况记
录
附录 各项试验记录
表 含水率试验记录
工程名称 试验者
工程编号 计算者
试验日期 校核者
试 样
编 号
盒
号
盒质量
盒加湿
土质量
盒加干
土质量
湿土质量干土质量含水率 平均含水率
表 密度试验记录 环刀法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试 样
编 号
环
刀
号
湿土质量试样体积 湿密度 试样含水率 干密度 平均干密度
表 密度试验记录 蜡封法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试
样
编
号
试样
质量
蜡封试样
质量
蜡封试样
水中质量
温度
纯水在
时的密度
蜡封试样
体积
蜡 体 积 试样体积 湿密度
含水
率
干密度
平均
干密度
表 密度试验记录 灌水法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试
坑
编
号
储水筒水位
初始 终了
储水筒
断面积
试坑体积
试样
质量
湿密度 含水率 干密度 试样重度
表 密度试验记录 灌砂法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试
坑
编
号
量砂容器质量
加原有量砂
质量
量砂容器
质量加剩余
量砂质量
试坑用
砂质量
量砂
密度
试坑
体积
试样加
容器质量
容器
质量
试样质量 试样密度
试样
含水率
试样
干密度
试样重度
表 比重试验记录 比重瓶法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试
样
编
号
比
重
瓶
号
温度 液体比重
查表
比重瓶
质量
干土质量 瓶加液体
质量
瓶加液体加干土
总质量
与干土同体积的
液体质量
比 重
平均
值
表 比重试验记录 浮称法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试
样
编
号
铁
丝
筐
号
温度
水的比重查表
干土质量 铁丝筐加试样
水中质量
铁丝筐在
水中质量
试样在水中质量
比 重 平均值
表 比重试验记录 虹吸筒法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试
样
编
号
温度 水的比重
查 表
烘干土质量 晾干土质量 量筒加排开
水质量
量筒质量 排开水质量 吸着水质量
比 重 平均值
表 颗粒大小分析试验记录 筛析法
工程名称 试验者
土样编号 计算者
试验日期 校核者
风干土质量 小于 的土占总土质量百分数
筛上土质量 小于 的土占总土质量百分数
筛下土质量 细筛分析时所取试样质量
筛号
孔径
累积留筛土
质量
小于该孔径的
土质量
小于该孔径的土
质量百分数
小于该孔径的总土
质量百分数
底盘总计
表 颗粒分析试验记录 密度计法
工程名称 试验者
土样编号 风干土质量 计算者
试验日期 干土总质量 校核者
小于 颗粒土质量百分数 密 度 计 号
湿 土 质 量 量 筒 号
含 水 率 烧 瓶 号
干 土 质 量 土 粒 比 重
含 盐 量 比重校正值
试样处理说明 弯液面校正值
试
验
时
间
下沉
时间
悬液
温度
密 度 计 读 数
密度计
读数
温度
校正
值
分散剂
校正
值
土粒
落距
粒径
小于某粒
径的土质
量百分数
小于某粒
径的总土
质量百分
数
表 颗粒分析试验记录 移液管法
工程名称 试验者
土样编号 计算者
试验日期 校核者
颗粒土质量百分数 三角烧瓶号
颗粒土质量百分数 烧 杯 号
试样干质量 量 筒 号
土粒比重 吸 管 体 积
粒径 杯
号
杯加
土质量
杯质
量
吸管内
质 量
量筒内
土质量
小于某粒径土质量
百分数
小于某粒径土占
总土质量百分数
表 界限含水率试验记录 液 塑限联合测定法
工程名称 试验者
工程编号 计算者
试验日期 校核者
试样
编号
圆锥下沉
深度
盒
号
湿土质量干土质量 含水率 液限 塑限 塑性
指数
表 蝶式仪液限试验记录
工程名称 试验者
工程编号 计算者
试验日期 校核者
试样
编号
击数 盒号
湿土质量 干土质量 含水率 液限
表 搓条法塑限试验记录
工程名称 试验者
工程编号 计算者
试验日期 校核者
试样
编号
盒号
湿土质量 干土质量 含水率 塑限
表 收缩皿法缩限记录
工程名称 试验者
工程编号 计算者
试验日期 校核者
试样
编号
收缩皿号
湿土质量 干土质量 含水率 湿土体积 干土体积 缩 限 指 数
平均值
表 相对密度试验记录
工程名称 试验者
工程编号 计算者
试验日期 校核者
试验项目 最小干密度 最大干密度
试验方法 漏斗法 振击法
备注
试样质量
试样体积
干密度
平均干密度
土粒比重
天然干密度
相对密度
表 击实试验记录
工程名称 试验者
试样编号 计算者
试验日期 校核者
试
验
序
号
预估最优含水率 风干含水率 试验类别
筒加
试样
质量
筒
质
量
︵
︶
试样
质量
筒
体积
湿密度 干密度 盒
号
湿土
质量
干土
质量
含 水 率
平均
含水
率
表 试验记录 膨胀量
工程名称 试验者
试样筒体积 计算者
试验日期 校核者
试样编号
试样筒编号
含
水
率
盒加湿土质量
盒加干土质量
盒 质 量
含 水 率
平均含水率
密
度
筒加试样质量
筒 质 量
湿 密 度
干 密 度
干密度平均值
膨
胀
比
浸水前试样高度
浸水后试样高度
膨 胀 比
膨胀量平均值
吸
水
浸水后筒加试样质量
吸 水 量
吸水量平均值
表 试验记录 贯入
工程名称 浸水条件 击 次
试样制备方法 荷载板质量 试 验 者
试样状态 贯入速度 试验日期
试样最大粒径 测力计率定系数 校 核 者
试件编号
量表
读 数
量表
读 数
平 均
读 数
测力计
读 数
荷载
强度
量表
读 数
平 均
读 数
测力计
读 数
荷载
强度
量表
读 数
平 均
读 数
测力计
读 数
荷载
强度
贯 入 量
平均
注 表中公式 为试样面积
表 回弹模量试验记录
工程名称 试验日期
试样编号 仪器编号
土样分类 试 验 者
试验方法 校 核 者
加
载
级
数
单位
压力
砝码重力
或测
力计读数
量 表 读 数
加 载 卸 载
左 右 平均 左 右 平均
回弹变形
读数值 修正值
回弹
模量
表 常水头渗透试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
试
验
次
数
经过
时间
测压管水位
水 位 差
平 均
水力
坡降
渗水量 渗透系数 水温
校正系数
水温 时
的渗透系数
平均渗透
系数
表 变水头渗透试验记录
工程名称 试样面积 试验者
试样编号 试样高度 计算者
仪器编号 测压管断面积 校核者
试验日期 孔隙比
开始
时间
终了
时间
经 过
时 间
开始
水头
终了
水头
时间
渗透系数
水温 校 准
系 数
水温 时
的渗透系数
平均渗透
系数
表 固结试验记录
工程编号 试样面积 试验者
试样编号 土粒比重 计算者
仪器编号 试验前试样高度 校核者
试验日期 试验前孔隙比
含水率试验 密度试验
盒号
湿土质量干土质量 含水率 平均含
水率
试
验
前
试
验
后
环刀号
湿土质量 环刀容积 湿密度
加压
历时
压力 试样变形量
压缩后试样
高度 孔 隙 比
压缩系数 压 缩 模 量 固结系数
表 固结试验记录
工程编号 试验者
试样编号 计算者
仪器编号 校核者
试验日期
时间
经 过
压
力
时间
变形
读数
时间
变形
读数
时间
变形
读数
时间
变形
读数
时间
变形
读数
总变形量
仪器变形量
试样总变形量
表 应变控制加荷固结试验记录
工程名称 试验者
土样编号 计算者
试验日期 校核者
试样初始高度 应变速率
试样初始孔隙比 负荷传感器系数
试样面积 孔压传感器系数
经过时间
轴向变形
应变 时孔隙比 负荷传感
器读数
轴向负荷 轴向压力
孔压传感
器读数
孔隙压力
轴向有
效压力
表 黄土湿陷性试验记录
工程编号 试样含水率 试验者
试样编号 试验密度 计算者
仪器编号 土粒比重 校核者
试验方法 试样初始高度
变 形 读 数
压力
浸水湿陷 浸水溶滤
时间 读数 时间 读数 时间 读数 时间 读数 时间 读数 时间 读数 时间 读数
总变形量
仪器变形量
试样变形量
试样高度
自重湿陷系数 湿陷变形系数 溶滤变形系数
表 黄土湿陷性试验记录 自重湿陷系数
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样编号 环 刀 号
仪 器 号 试样初始高度
饱 和 自 重 压 力 计 算 试 验 测 试
层
数
密度 含水率
比重
孔隙度 饱和密度 层厚 土层自重
经过
时间
百分表读数
自重压力
浸水
稳定
读数
自重压力 自重湿陷系数
表 黄土湿陷性试验记录 湿陷起始压力
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样编号 环刀号 试样初始高度 环刀号 试样初始高度
经过时间
天 然 状 态 仪器号 浸 水 状 态 仪器号
浸
水
浸
水
百 分 表 读 数 百 分 表 读 数
仪器变形量
试样变形量
湿 陷 系 数
表 不固结不排水剪三轴试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
含水率
盒 号
湿土质量
干土质量
含水率
平均含水率
试样
草图
密度
试样面积
试样高度
试样体积
试样质量
密度
钢环系数
剪切速率
周围压力
试样
破坏
描述
不排水量
轴向变形 轴向应变 校正面积 钢环读数
表 固结不排水剪三轴试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
含水率 反压力饱和
试验前 试验后
盒 号
湿土质量
干土质量
含水率
平均含水率
密度
试样高度
试样体积
试样质量
密度
试样草图
试样破坏描述
备注
周围压力 反压力 孔隙水压力 孔隙压力增量
固结排水
周围压力 反压力
孔隙水压力
经过时间 孔隙水压力 量管读数 排出水量
不排水剪切
钢环系数 剪切速率 周围压力
反压力 初始孔隙压力 温度
轴向
变形
轴向
应变
校正面积
钢环
读数
孔隙
压力
表 固结排水剪三轴试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
含水率 反压力饱和
试验前 试验后
盒 号
湿土质量
干土质量
含水率
平均含水率
周围压力 反压力 孔隙水压力 孔隙压力增量
密度 固结排水
试验前 试验后
试样面积
试样高度
试样体积
试样技师
密度
试样草图
试样破坏描述
备注
周围压力 反压力
孔隙水压力
经过时间 孔隙水压力 量管读数 排出水量
不排水剪切
钢环系数 剪切速率 周围压力
反压力 初始孔隙压力 温度
轴向
变形
轴向
应变
校正面积
钢环
读数
主应
力差
比值 量管
读数
剪 切
排水量
体应变 径向应变 比值 应力比
表 无侧限抗压强度试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样初始高度 量力环率定系数
试样直径 原状试样无侧限抗压强度
试样面积 重塑试样无侧限抗压强度
试样质量 灵敏度
试样密度
轴向
变形
量力环
读 数
轴向应变 校正面积 轴向应力 试样破
坏描述
表 直剪试验记录
工程编号 试验者
试样编号 计算者
试验方法 校核者
试验日期
仪器编号
盒号
湿土质量
干土质量
含水率
量力环系数
试样质量
试样密度
垂直压力
固结沉降量
剪切
位移
量力环
读 数
剪应力 垂直
位移
表 反复直剪试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
仪器编号
盒号
湿土质量
干土质量
含水率
测力计系数
试样质量
试样密度
垂直压力
固结沉降量
剪切
位移
测力计
读 数
剪应力 垂直
位移
自由膨胀率试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样
编号
干土质量
量筒编号
不同时间 体积读数 自由膨胀率
表 有荷载膨胀率试验记录
工程编号 试验者
试样编号 计算者
仪器编号 校核者
试验日期
试 验 状 态 膨胀量测定
项 目 试 验 前 试 验 后
测定
时间
经过
时间
量表
读数
膨
胀
率
环刀编号
环刀加湿土质量
环刀加干土质量
环刀质量
湿土质量
干土质量
含水率
试样体积
试样密度
干密度
土粒比重
孔隙比
表 膨胀力试验记录
工程编号 试验者
试样编号 计算者
仪器编号 校核者
试验日期
试 验 状 态 膨胀力测定
项 目 试 验 前 试 验 后
测定
时间
平衡
荷重
压力
仪器
变形
量
环刀编号
环刀加湿土质量
环刀加干土质量
环刀质量
湿土质量
干土质量
含水率
试样体积
试样密度
干密度
土粒比重
孔隙比
备 注
表 收缩试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
时间 百分表读数 单向收缩 线缩率 试样质量 水质量 含水率
表 冻土密度试验记录 浮称法
工程编号 试验者
钻孔编号 计算者
试验日期 校核者
试样
编号
土样
描述
煤油
温度
煤油
密度
试样
质量
试样在油
中的质量
试样
体积
密度 平均值
表 冻土密度试验记录 联合测定法
工程编号 试验者
钻孔编号 计算者
试验日期 校核者
试样
编号
试样
质量
筒加水
质 量
筒加水加
试样质量
筒加水加
土粒质量
土粒
比重
试样
体积
密度 含水率
表 冻土密度试验记录 充砂法
工程编号 试验者
钻孔编号 计算者
试验日期 校核者
试样
编号
测筒
质量
试样
质量
测筒加试样
加量砂质量
量砂
质量
量砂
密度
测筒
容积
试样
体积
冻土
密度
表 冻结土温度试验记录
工程编号 试验者
钻孔编号 计算者
试验日期 校核者
热电偶编号 热电偶系数
序号
历时 电压表示值 实际温度
备 注
表 未冻含水率试验记录
工程编号 试验者
钻孔编号 计算者
试验日期 校核者
热电偶编号 热电偶系数 液限 塑限
序号
历时 电压表示值 实际温度
备 注
表 冻土导热系数试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样含水率 试样密度 石蜡导热系数
序号
历时 石蜡样温差 试样温差 导热系数
备 注
表 冻胀量试验记录
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样含水率 试样密度
序号 时间 测温数字电压表读数 变形量
表 试验记录 电测法
工程编号 试验者
试样编号 计算者
试验日期 校核者
试样编号 土水比
试样悬液体积
测定值
表 易溶盐总量试验记录
试
样
编
号
土
水
比
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
蒸发皿
编 号
蒸发皿
质量
蒸发皿
加残渣
质量
计 算 试验结果
易溶盐总量
试验者 复核者 试验日期
表 碳酸根试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
标准溶
液浓度
滴定 计 算 试验结果
自 至 耗 平均
土
试验者 复核者 试验日期
表 重碳酸根试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
标准溶
液浓度
滴定 计 算 试验结果
自 至 耗 平均
土
试验者 复核者 试验日期
表 氯根试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
标准溶
液浓度
滴定 计 算 试验结果
自 至 耗 平均
土
试验者 复核者 试验日期
表 试验记录 法
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
标准溶
液浓度
滴 定 计 算 试验结果
代号
自 至 耗 平均
土
试验者 复核者 试验日期
表 试验记录 比浊法
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
测
得
吸
光
值
查得相应
含量
计 算 试验结果
土
试验者 复核者 试验日期
表 钙离子试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
标准溶
液浓度
滴 定 计 算 试验结果
代号
自 至 耗 平均
土
试验者 复核者 试验日期
表 镁离子试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
标准溶
液浓度
滴 定 计 算 试验结果
代号
自 至 耗 平均
土
试验者 复核者 试验日期
表 试验记录 原子吸收法
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
测定时
溶液定
容体积
测得
吸收值
相应的浓度
计 算 试验结果
钙离子 镁离子
土 土
试验者 复核者 试验日期
表 试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
浸出液
用纯水
体积
吸取浸
出液体
积
测定时
溶液定
容体积
测得
吸收值
相应的浓度
计 算 试验结果
钠离子 钾离子
土 土
试验者 复核者 试验日期
表 中溶盐 石膏 试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
酸浸出液硫酸根含量
坩埚
号
坩埚
质量
坩埚加沉
淀物质量
沉淀物
质 量
水浸出
液硫酸
根含量
计 算 试验结果
石膏含量
平
均
试验者 复核者 试验日期
表 难溶盐 碳酸钙 试验记录
试
样
编
号
试样
干质量
测得二氧化碳体积
试验时水温度
初读数 终读数 结果
摄氏度 热力学度
试验时
大气压
计 算 试验结果
试验者 复核者 试验日期
表 有机质试验记录
试
样
编
号
称取风
干试样
质量
风干试
样含水
率
标准溶液
滴 定 计 算 试验结果
由 至 耗
有机质
试验者 复核者 试验日期
表 离心含水当量试验记录
工程名称 试验者
工程编号 计算者
试验日期 校核者
试样
编号
坩埚号
坩埚
质量
坩埚加
湿土质量
坩埚加
干土质量
湿土质量 干土质量 离心含水当量
平均离心
含水当量
本标准用词说明
为便于在执行本规范条文时区别对待 对于要求严格程度
不同的用词说明如下
表示很严格 非这样做不可的用词
正面词采用 必须 反面词采用 严禁
表示严格 在正常情况下均应这样做的用词
正面词采用 应 反面词采用 不应 或 不得
表示允许稍有选择 在条件许可时首先应这样做的用词
正面词采用 宜 反面词采用 不宜
表示有选择 在一定条件下可以这样做的用词采用 可
规范中指定应按其他有关标准 规范执行时 写法为 应符
合 的规定 或 应按 执行
