射频电路测试原理
第九讲 射频矢量网络分析仪(VNA)
leiyh@mail.tsinghua.edu.cn
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期2

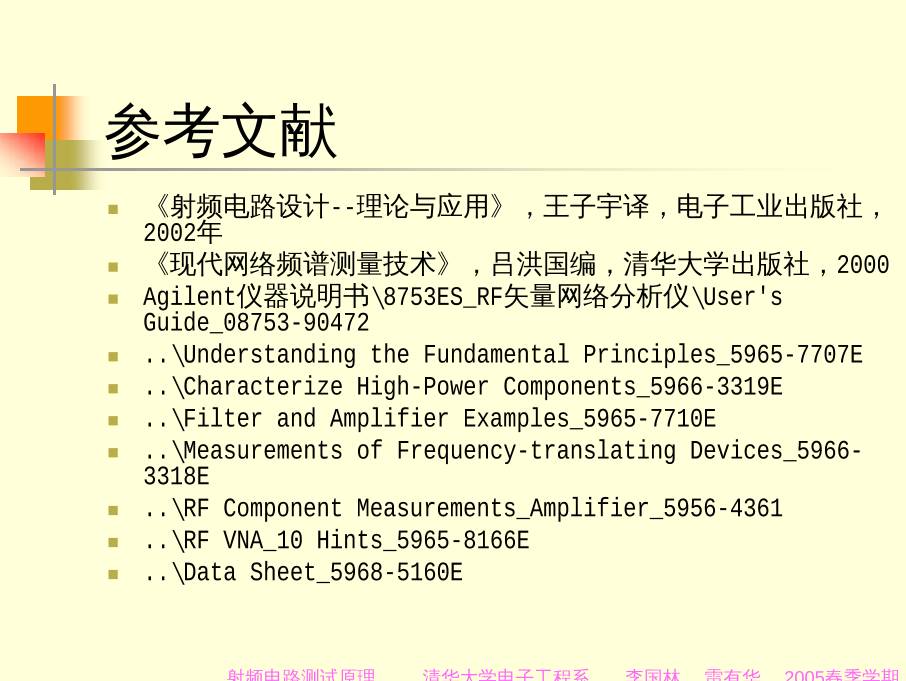

参考文献
《射频电路设计--理论与应用》，王子宇译，电子工业出版社，
2002年
《现代网络频谱测量技术》，吕洪国编，清华大学出版社，2000
Agilent仪器说明书\8753ES_RF矢量网络分析仪\User's
Guide_08753-90472
..\Understanding the Fundamental Principles_5965-7707E
..\Characterize High-Power Components_5966-3319E
..\Filter and Amplifier Examples_5965-7710E
..\Measurements of Frequency-translating Devices_5966-
3318E
..\RF Component Measurements_Amplifier_5956-4361
..\RF VNA_10 Hints_5965-8166E
..\Data Sheet_5968-5160E
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期3

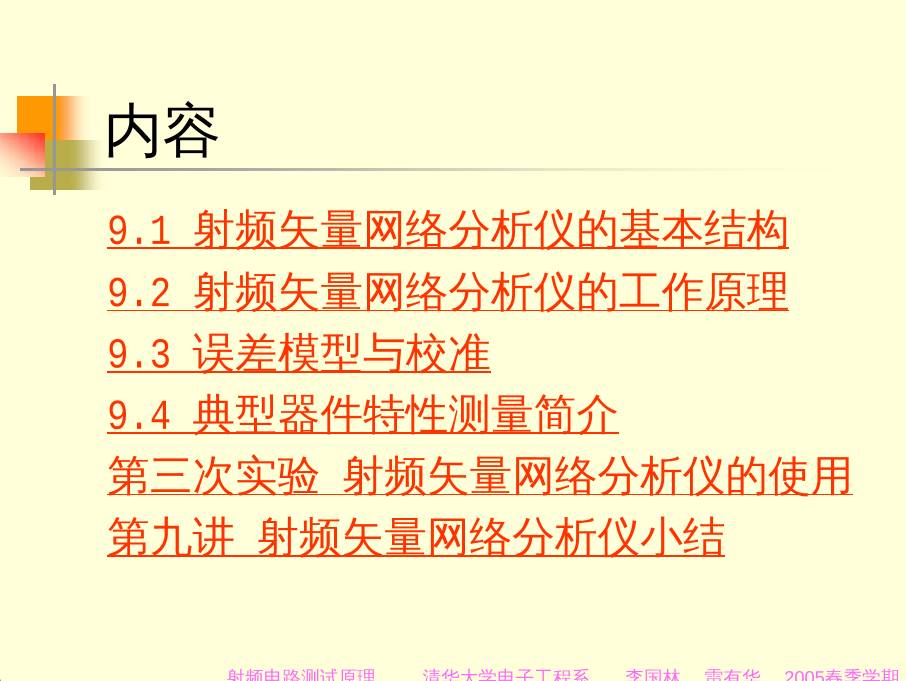

内容
9.1 射频矢量网络分析仪的基本结构
9.2 射频矢量网络分析仪的工作原理
9.3 误差模型与校准
9.4 典型器件特性测量简介
第三次实验 射频矢量网络分析仪的使用
第九讲 射频矢量网络分析仪小结
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期4
9.1 射频矢量网络分析仪的基本结构

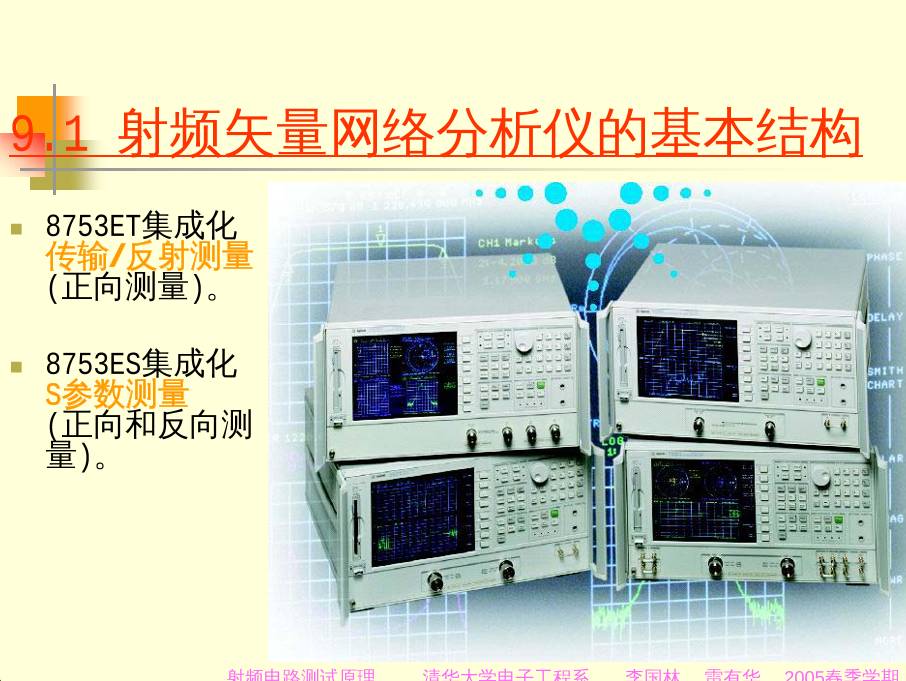

8753ET集成化
传输/反射测量
(正向测量)。
8753ES集成化
S参数测量
(正向和反向测
量)。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期5

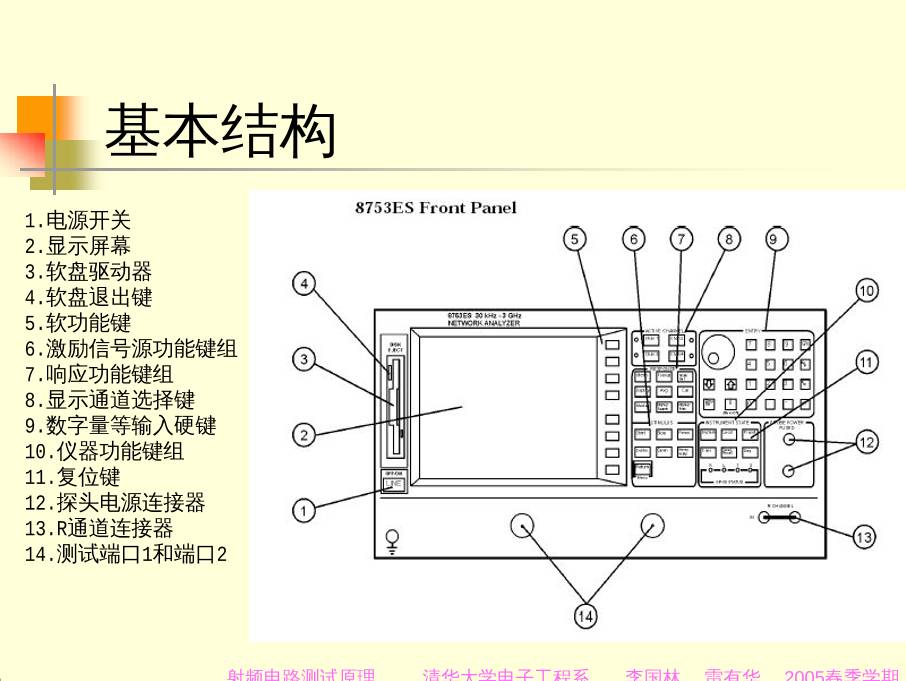

基本结构
1.电源开关
2.显示屏幕
3.软盘驱动器
4.软盘退出键
5.软功能键
6.激励信号源功能键组
7.响应功能键组
8.显示通道选择键
9.数字量等输入硬键
10.仪器功能键组
11.复位键
12.探头电源连接器
13.R通道连接器
14.测试端口1和端口2
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期6
基本结构(续1)
滤波器测试连接
（二端口测试）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期7
基本结构(续2)
对于功率分配
器和定向耦合
器，它们是三
端口器件，所
以有九个S参
数，需要进行
三端口测试。
本机没有
Opetion H39，
不能进行三端
口器件测试。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期8
现有选件：
1D5（High Stability Frequency Reference）
006（6 GHz Operation）
Opetion 010（时域功能--本机没有）
Opetion 014（前面板按用户的需要来设置信号的路
径--本机没有）
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期9
网络分析仪与频谱分析仪的区别
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期10
9.2 射频矢量网络分析仪的工作原理
网络分析是在所关心的频率范围内，通过激励—响应
测试来建立线性网络的传输与阻抗特性的数据模型的
过程。
在频率较低时，网络的特性常用阻抗参数矩阵Z或导纳
参数矩阵Y来描述其端口特性（还有H参数矩阵和ABCD
参数矩阵）。
这些参数的定义是基于电压电流的概念，因而测量时
需要在一定的端口条件下，如开路或短路，测出特定
的电压或电流来确定各个参数。
但在微波频率下，这种测量方法不再适合。因为在高
频下，电压和电流很难测量。
在微波频段，因为采用了波的概念，所以微波网络常
用S参数表示。双口网络都可以用4个S参数来表示其端
口特性。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期11
S参数
S参量表达的是功率波，可以用入射功率波和
反射功率波的方式来定义网络的输入、输出关
系。
当在端口1加有入射波a1时，其中一部分由于
该端口的失配而被反射，成为该端口出射波b1
的一部分；a1的其余部分经网络传输到端口
2，成为端口2的出射波b2的一部分。同样，若
当在端口2也有入射波a2时，分析相同。
把端口1的两股出射波合在一起构成b1，把端
口2的两股出射波合在一起构成b2。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期12
网络的S参数
二端口网络的信号流图。
DUT：device under test。
S参数的定义
按上图中入射波和反射波的方向，就可以定义S参量：






+=
+=
⇒












=






2221212
2121111
2
1
2221
1211
2
1
aSaSb
aSaSb
a
a
SS
SS
b
b
其中符号的意义为：
1
1
112 0
a
bSa =⇒= 是在端口2匹配情况下端口1的反射系数
1
2
212 0
a
bSa =⇒= 是在端口2匹配情况下的正向传输系数
2
2
221 0
a
bSa =⇒= 是在端口1匹配情况下端口2的反射系数
2
1
121 0
a
bSa =⇒= 是在端口1匹配情况下的反向传输系数
上述条件（ ）在两端传输线分别匹配时才成立。00 21 == aa 或
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期14
反射与传输测量原理
~
信号源
功率分配器 定向耦合器
幅
相
接
收
机
显
示
器
伸长线
DUTSE
1a
1b
R
T
设信号源的出射波为ES，电阻式功率分配器的分配系数分
别为c1和c2，投向DUT的入射波为a1，参考道通的信号为R。
定向耦合器将负载反射波b1耦合到测试道通，信号为T，耦
合系数为c3。于是可以写出：
L
S
LSS c
cc
Ec
bc
R
TbcTabEcaEcR Γ==⇒=Γ===
1
23
1
13
1311211 ,,,
反射参数测量系统：
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期15
反射与传输测量原理(续1)
由上图可见，只要测出T/R的复数比值，便能得出DUT
的反射系数，而系数c2c3 /c1为常数，可通过校准而
消除之。
幅相接收机对输入的两路射频信号R和T先进行混频，
然后在中频下进行幅度比较和相位比较，结果在显示
屏上示出。
该系统中使用的功率分配器和定向耦合器是两个重要
的微波部件，前者的作用是把信号源的输出信号分成
两路，分别作为参考信号和测试信号；后者的作用是
把测试信号加于DUT的测试端口，并取出反射信号。
在参考通道内接一段长度可变的传输线，其作用是补
偿两个通道的传输路径差。在系统校准时，起相位补
偿的作用。
L
S
LSS c
cc
Ec
bc
R
TbcTabEcaEcR Γ==⇒=Γ===
1
23
1
13
1311211 ,,,
反射与传输测量原理(续2)
传输参数测量系统：
传输参数测量系统
~
信号源
功率分配器
幅
相
接
收
机
显
示
器
DUT
SE
1a
2b
R
T
设信号源的出射波为ES，电阻式功率分配器的分配系数分
别为c1和c2，投向DUT的入射波为a1，DUT的传输系数为
S21。于是可以写出：
21
1
2
2121212211 ,, S
c
c
R
TTSEcaSbEcaEcR SSS =⇒=====
只要测出T/R的复数比值，便能得出DUT的传输系数，而系
数c2 /c1为常数，可通过校准而消除之。
反射与传输测量原理(续3)
反射参数和传输参数测量系统：
~
信号源
功率分配器
端口1
幅
相
接
收
机
显
示
器
伸长线
DUT
SE
R
T
端口2
1K
2K
1
1
2
2
在反射参数和传输参数测量系统中增加两个微波开关，即可
测试四个S参数。
反射与传输测量原理(续4)
K1和K2的位置 选测的S参数
1       1                                   S11
1       2                                   S21
2       1                                   S12
2       2                                   S22
显然，采用上图所示的双向反射和传输参数测试系统时，在
DUT连接好了以后，只要改变K1和K2的位置，可以测出双口网
络的全部4个S参数。
在实际的双向S参数测试系统中（例如8753ES），K1和K2一
般是可以程控的，这样更便于在自动测试系统中使用。
上图中两个微波开关的位置与四个S参数之间对应关系如下：
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期19
测试方框原理图
返回一
返回二
返回三
返回四
返回五
返回六
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期20
反射参数和传输参数测量系统
~
信号源
功率分配器
端口1
幅
相
接
收
机
显
示
器
DUT
SE
R
T
端口2
1K
2K
1
1
2
2
伸长线
需要四部分：信号源，信号分离装置，幅相接收机，显示器
（含数据处理）。
信号分离装置
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期21
信号源
信号源提供对系统的激励。
信号源是频率扫描源或功率扫描源（幅
度扫描）。
网络分析仪的信号源采用集成化频率综
合器。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期22
信号分离装置
信号分离装置必须有两种功能：
第一个功能是测量入射信号的一部分作为求比值的参考，这可由功率
分配器或定向耦合器完成；
第二个功能是在被测件（DUT）的输入端分离出入射波（正向）和反
射波（反向），采用定向耦合器或电桥。
功率分配器通常是电阻性的，是无定向性的器件，有很宽的
频带。缺点是通常有6dB或更大一点的损耗。
定向耦合器要求：
具有很低的损耗（例如，一个20 dB的定向耦合器，耦合端的信号电
平低于输入端信号电平20 dB，通过主臂的损耗只有0.046dB）；
好的隔离度（大约50 dB）；
好的定向性（大约30 dB），但很难工作到低频（很难做到宽带）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期23
幅相接收机
幅相接收机是一台窄带-调谐接收机。它用一
个本振源（LO）与射频（RF）混频得到较低的
中频（IF）。
矢量网络分析仪（采用调谐接收机）采用窄带
中频滤波器（3KHz中频带宽）产生相当低的噪
声，结果是显著改善了灵敏度。
中频滤波器后采用ADC和DSP，从中频信号中提
取幅度和相位信息。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期24
数据处理和显示
矢量网络分析仪中所用硬件的最后一个主要方
块是处理器/显示器部分。用于解释测量结果
的方式，对反射和传输数据进行格式化。
大多数网络分析仪都具有相类似的特点，诸
如：线性扫描和对数扫描、线性格式和对数格
式、极座标图、Smith圆图等。
另一些共同的特点是：迹线标记、极限线和合
格/不合格测试。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期25
9.3 误差模型与校准
三种基本的误差来源：系统误差，随机误差和漂移误差。
系统误差是由于分析仪和测量装置不理想引起的，它是重复出现的
（因而是可预示的），并假设不随时间变化。系统误差在校准过程
中可以消除它。
系统误差有三类共六种：
与信号泄漏有关的方向性误差D和隔离误差C；
与反射有关的源失配误差MS和负载失配误差ML；
由接收机内部的反射和传输跟踪引起的反射路径的频率响应误差TR和传
输路径的频率响应误差TT。
随机误差是不可预示的，因此不能通过校准的方法消除它。主要
有：仪器噪声（源的相位噪声、采样噪声、中频本底噪声等等），
开关的重复性，连接器的重复性等。
漂移误差是在校准之后由于仪器或测量装置的特性变化引起的，主
要起因是温度变化。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期26
9.3.1  系统误差
系统误差有三类共六种：
方向性误差D和隔离误差C；
源失配误差MS和负载失配误差ML；
反射路径的频率响应误差TR和传输路径的频率响应误差TT。
A
~
信号源
频率响应误差
反射跟踪
传输跟踪
源失配误差
DUT
R 方向性误差
隔离误差
负载失配误差
B
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期27
1。方向性误差
方向性误差D（directivity error）：反射测量时，未
经DUT反射而直接进入定向耦合器耦合口的部分信号统
称为方向性误差，该误差是由于定向耦合器的方向性或
连接部件的失配造成的。
对于一般的定向耦合器，这部分误差约在 -40dB左右。
由转换接头引起的信号反射可由转换接头的驻波比来计
算。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期28
2。反射路径的频率响应误差
反射路径的频率响应误差 TR （frequency
response error）：
如果把DUT换成一个短路器，这时看到的系统
频响轨迹并不是很平的直线，这就是由功率分
配器、定向耦合器、转换接头及测试电缆等部
件的频率响应特性造成的频响误差，它们也给
反射系数的测量带来影响。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期29
3。源失配误差
源失配误差 MS （source match error）：
实际的S测量系统并不是理想匹配的。反射测
量时，从DUT向信源方向看去的等效源反射系
数也不会完全等于零。这样，由DUT反射的信
号中有一部分信号会在DUT和源之间来回反
射，使反射系数的测量产生误差。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期30
反射参数测量系统的误差模型
：DUT实际反射系数;
：测量值。
MS11 AS11D
(DUT)
1
AS
RA
M SM
TSDS
11
11
11 1
)1(
−
+
+=
端口1
AS11
MS11
MS
1+TR
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期31
4。隔离误差
隔离（泄漏）误差C （isolation
error）：
这是由于信号源直接泄漏到负载，它们也给
传输系数的测量带来影响。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期32
5。传输路径的频率响应误差
传输路径的频率响应误差 TT （frequency
response error）：
这是由传输路径上的功率分配器、定向耦合
器、转换接头及测试电缆等部件的频率响应特
性造成的频响误差，它们也给传输系数的测量
带来影响。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期33
6。负载失配误差
负载失配误差 ML （load match error）：
实际的S测量系统并不是理想匹配的。传输测
量时，从DUT向负载方向看去的等效负载反射
系数也不会完全等于零。这样，由DUT传输的
信号中有一部分信号会在DUT和负载之间来回
反射，使传输系数的测量产生误差。
传输参数测量系统的误差模型
根据梅森（Meason）不接触环路法则，传输参数测量系统的误
差模型为：
)(1
)1(
1
)1(
2211
21
221112212211
21
1
2
21
ALAS
TA
AALSSAALALAS
TA
M
SMSM
TSC
SSMMMSSMSMSM
TSC
a
bS
+−
+
+≈
+−−−
+
+==
SM
2b
AS22
AS12
AS11
AS21
1a
端口1 端口2
C
ML
1+TT
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期35
9.3.2  系统误差校准
1。反射参数测量系统的误差校准
2。传输参数测量系统的误差校准
3。双口网络的误差校准
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期36
1。反射参数测量系统的误差校准
在微波测量中，可选用这样的校准件：
匹配负载（则反射参数 S11A=0，得到测量数值 M1）
短路器（则反射参数 S11A= -1，得到测量数值 M2）
开路器（则反射参数 S11A= +1，得到测量数值 M3）
反射参数测量系统的误差模型
MS11 AS11
(DUT)
1
AS
RA
M SM
TSDS
11
11
11 1
)1(
−
+
+=
端口1
D MS
1+TR
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期37
反射参数测量系统的误差模型
S
R
S
R
S
R
S
R
S
R
M
TD
M
TDM
M
TD
M
TDM
D
M
TDM
−
+
+=
+×−
+×+
+=
+
+
−=
−×−
+×−
+=
=
×−
+×
+=
1
1
)1(1
)1()1(
1
1
)1(1
)1()1(
01
)1(0
3
2
1
1321
1
,
2
MMBMMA
BA
ABM
BA
BAABT
MD
S
R
−=−=
+
−
=
+
−−
=
=
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期38
2。传输参数测量系统的误差校准
SM
2b
AS22
AS12
传输参数测量系统的误差模型
AS11
AS21
1a
)(1
)1(
1
)1(
2211
21
221112212211
21
1
2
21
ALAS
TA
AALSSAALALAS
TA
M
SMSM
TSC
SSMMMSSMSMSM
TSC
a
bS
+−
+
+≈
+−−−
+
+==
端口1 端口2
C
1+TT
ML
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期39
传输参数测量系统的误差模型
确定传输路径的频率响应误差TT：将DUT移开，将两端口
形成直通（Through），即长度为 0 的传输线。这时有
S11A=S22A=0，S21A=S12A=1，则测量反射系数和传输系数即可
以得到 ML和TT。
确定隔离误差C：可将DUT移开，使两端口断开，并分别接
上匹配负载，这时有 S21A=0，则测量传输系数即可以得到
隔离误差C。
)(1
)1(
2211
21
1
2
21
ALAS
TA
M SMSM
TSC
a
bS
+−
+
+≈=
40
3。双口网络的误差校准
MS11
MS21
RFT+1
SFM AS22
AS12
TFT+1
AS11 LFM
AS21
FC
FD
1
RF
MS12
MS22
TRT+1
LRM
AS22
AS12
RRT+1
AS11 SRM
AS21
RC
RD
1 RF
端口1 端口2
双口网络的误差模型
下标F表示正向测量，
下标R表示反向测量。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期41
双口网络的误差模型公式
LRSRAALRSRAALRASRA
TRA
RM
LRSRAALRSRAALRASRA
LRAALRAARR
RM
LFSFAALFSFAALFASFA
TFA
FM
LFSFAALFSFAALFASFA
LFAALFAARF
FM
MMSSMMSSMSMS
TSCS
MMSSMMSSMSMS
MSSMSSTDS
MMSSMMSSMSMS
TSCS
MMSSMMSSMSMS
MSSMSSTDS
221121121122
12
12
221121121122
21121122
22
221112212211
21
21
221112212211
12212211
11
1
)1(
1
])1()[1(
1
)1(
1
])1()[1(
+−−−
+
+=
+−−−
+−+
+=
+−−−
+
+=
+−−−
+−+
+=
经常采用短路-开路-负载-直通式校准法（SOLT）：正向校
准时，需要测量6次；反向校准时，也需要测量6次。这样总
需要测量12次。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期42
双口网络 S 参数的公式
LFLRSRSF
RR
RM
TR
RM
TF
FM
RF
FM
MBCMDMAMd
T
DSD
T
CSC
T
CSB
T
DSA
−++=
+
−
=
+
−
=
+
−
=
+
−
=
)1)(1(
1
,
1
,
1
,
1
22122111
d
BCMDAMS
d
BMMDS
d
CMMAS
MBMDMAM
BCMADMS
LRSF
A
LFSR
A
LRSF
A
LFLRSRSF
LFSR
A
−+
=
−+
=
−+
=
−++
−+
=
)1(
)](1[
)](1[
)1)(1(
)1(
22
21
12
11
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期43
9.3.3 8753中的四种校准过程
8753中四种校准过程：频响校准，频响和隔离
校准，单端口校准和双端口校准。
频响校准是最容易的，它仅需一个校准件（短
路器或开路器），它仅可对频响误差进行修正
（没有定向耦合器的方向性或连接部件的失配
造成的方向性误差）。
频响和隔离校准扣除了频响误差和隔离误差，
它需要两个校准件（短路器和匹配负载）。
双端口校准采用短路-开路-负载-直通式校准
法（SOLT）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期44
在反射测量中频响误差校准的标准连接
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期45
在传输测量中频响误差校准的标准连接
确定传输路径的频率响应误差TT：将DUT移开，将两端口形成直通
（Through），即长度为 0 的传输线。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期46
在传输测量中频响和隔离误差校准的标准连接
)(1
)1(
2211
21
1
2
21
ALAS
TA
M SMSM
TSC
a
bS
+−
+
+≈= 确定隔离误差C：可将DUT移开，使两端口
断开，并分别接上匹配负载，这时有
S21A=0，则测量传输系数即可以得到隔离误
差C。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期47
单口反射误差校准的标准连接
AS
RA
M SM
TSDS
11
11
11 1
)1(
−
+
+= 匹配负载（则反射参数 S11A=0，得到测量数值 M1）
短路器（则反射参数 S11A= -1，得到测量数值 M2）
开路器（则反射参数 S11A= +1，得到测量数值 M3）
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期48
两端口器件误差校准的标准连接
两端口器件误差校准的标准连接：(只有ES型号分析仪有)
d
BCMDAMS
d
BMMDS
d
CMMAS
MBMDMAM
BCMADMS
LRSF
A
LFSR
A
LRSF
A
LFLRSRSF
LFSR
A
−+
=
−+
=
−+
=
−++
−+
=
)1(
)](1[
)](1[
)1)(1(
)1(
22
21
12
11
双端口校准采用短路-开路-负载-直通式校准法
（SOLT）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期49
误差和校准标准件
Calibration kits： N50Ώ 85032B：
50Ώ匹配负载；
开路和短路的电路；
两根7-mm到N接口的电缆。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期50
8753ES的测量显示功能
输入标注和说明显示功能
四通道测量结果同时显示功能
自定义四通道测量显示功能
彩色显示功能
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期51
输入标注和说明显示功能
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期52
四通道测量结果同时显示功能
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期53
自定义四通道测量显示功能
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期54
彩色显示功能
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期55
9.4 典型器件特性测量简介
9.4.1  基本测量步骤
9.4.2  滤波器测试
9.4.3  放大器测试
9.4.4  混频器测试
9.4.5  时域分析功能
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期56
9.4.1  基本测量步骤
基本测量的五个步骤：
1。连接DUT；
2。设置测量参数；
3。移走DUT，进行相应的误差校准；
4。重新连接DUT，进行相应的测量；
5。输出测量结果。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期57
9.4.2  滤波器测试
滤波器是通用的无源、线性、两端口器件。通常采用
扫频传输/反射技术来完整无缺地表征它的特性。
滤波器的特性在元件测试系统中的地位是很重要的。
一个宽带滤波器，要求它在指定带宽内的信号具有
最小的损耗和失真；而对于通带外的信号，有最大
的抑制。
对于窄信道间隔的通信系统，要求滤波器具有低的
插入损耗，高的Q值和高的频率选择性，它们必须
满足更严格的频响特性。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期58
滤波器有三个方面的测量参数
（1）传输参数（插入损耗/相位、群迟延、带外抑制 ）；
（2）反射参数（回波损耗、输入/输出阻抗）；
（3）计算（3/60dB的带宽、Q值和形状因子）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期59
滤波器扫描测试举例
传输响应
和反射响
应。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期60
SAW滤波器测试举例
测量幅度响应
1。连接DUT
2。设置测量参数
3。移走DUT，连接
直通电缆，进行传
输路径的频率响应
误差校准
4。重新连接DUT
5。更好地观察测量
跟踪
6。搜索幅度响应的
最大值
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期61
测量幅度响应并搜索幅度响应的最大值
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期62
测量插入相位响应
如下图所示，图中通道2显示的是DUT的插入
相位响应。
网络分析仪测量和显示的相位变化范围是从
-180o到+180o，所以当相位的变化超过范围
时，显示的数据会产生360o的跳变。
可以从下图来理解相位采样，若采样点之间
的相位变化大于180o，显示就会出现错误的
相位和延时。
对于电长度较长的器件，为了避免产生上述
错误，可以减少频率间隔或增加测量点数，
以使采样点之间的相位变化小于180o。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期63
DUT的插入相位响应
下图中通道2显示的就是DUT的插入相位响应。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期64
理解相位采样
可从下图来理解相位采样：
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期65
滤波器的精确测量
在滤波器的精确测量中，传输通带内的
误差校准是十分重要的。如下图所示，
校准前后的测量结果是十分不同的。
如果只进行了频率响应校准，由于源和负载
的不匹配，测量的幅度会有起伏波纹。
有些波纹甚至超过0dB参考线，这显然是不
可能的。这是由于测量不匹配造成的，采用
二端口校准就可以了。
滤波器的精确测量需要采用二端口校准，幅
度起伏波纹可达到±0.1dB。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期66
滤波器的精确测量(续1)
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期67
9.4.3  放大器测试
如下图所示，放大器的参数定义：
输入端口：
输入匹配，输入反射损耗，输入SWR，输入反射系数，输入阻抗
（以上 S11）；
反向隔离（S12）；
输出端口：
增益，增益平坦度，增益偏移，与线性相位的偏差，群延时，
1dB增益压缩点（以上 S21）；
输出匹配，输出反射损耗，输出SWR，输出反射系数，输出阻抗
（以上S22）；
非线性参数定义：调幅-调相变换（AM-PM）和放大器的非线
性失真测量。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期68
放大器的参数定义
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期69
放大器的参数定义(续1)
反射损耗R/SWR：
反射增益 G=Vreflected/Vincident=r∠θ，
反射损耗 R=-20log10r，
驻波比 SWR=(1+r)/(1-r)。
输入/输出阻抗：放大器的复数阻抗 Z=Z0 (1+G)/(1-G)。
1dB压缩点：定义是使放大器增益下降1dB的输入功率为1dB
增益压缩点（以放大器小信号增益作为参考）。
放大器非线性特性的另一种常用测量是调幅（AM）-调相
（PM）变换，它是由系统（调幅系统）内部固有幅度变化引
起的不希望出现的相位偏移（PM）的量度。
在采用相位（角度）调制的系统中，调幅-调相变换是一个
特别重要的参数。调幅-调相变换一般定义为放大器输入功
率增加1dB时输出相位的变化，并用（度/dB）表示。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期70
放大器增益的1dB压缩点
1dB压缩点：
定义是使放大
器增益下降
1dB的输入功
率为压缩点
（以放大器小
信号增益作为
参考）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期71
1dB压缩点最普遍的测量方法
如下图所示，这是1dB压缩点最普遍的测量方法：输出
功率扫描（F=902.7MHz）。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期72
评价调幅-调相变换（AM-PM）
评价调幅-调相变换（AM-PM ）：
它是描述由系统内部固有幅度变化引起的不希望出
现的相位偏移的量度；
在相位调制的系统中，AM-PM是一个特别重要的参
数；在模拟系统中，会使信号退化；在数字系统
中，会增加误码率BER；
AM-PM一般定义为放大器输入功率增加1dB时输出相
位的变化，并用（度/dB）表示；
如下图所示，利用功率扫描，测得S21中的相位即
可；
测得：在输入功率-4.5dBm处，AM-PM为0.86度
/dB。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期73
调幅-调相变换（AM-PM）
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期74
放大器的非线性失真测量
Opetion 002（放大器的非线性失真测
量--本机没有）
可以直接测量放大器的二次和三次谐
波，如下图所示。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期75
放大器的二次和三次谐波失真
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期76
功率放大器测试
无需前置放大器；
正向和反向测量；
两端口误差校准或
频响误差校准。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期77
9.4.4  混频器测试
频率转换器件（FTDs：Frequency-translation
devices）的测量，包括混频器、频率转换器和
调谐电路的测量。
利用射频网络分析仪，我们可以测量混频器RF输
入端口的反射参数，变频转换损耗，LO端口-IF
端口隔离，LO端口-RF端口隔离，IF端口-RF端口
泄露。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期78
混频器参数
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期79
混频器测试
8753ES工作于 FREQ
OFFS on off模式；
有上、下变频模式；
变频转换损耗的定
义、测量方法；
反射测量；
隔离的测量。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期80
变频转换损耗
变频转换损耗的定义、测量方法和重要性：
变频转换损耗的定义：
如下图所示，变频转换损耗的定义是：在LO功率固
定的情况下，输出信号功率（IF）和输入信号功率
（RF）之比。
固定LO的功率是重要的，这是因为二极管的阻抗是
随着LO的功率变化而变化的。
变频转换损耗的两种测量方法：
如下图所示，一种是固定LO的频率，测量变频转换
损耗随IF变化的曲线；
另一种是固定IF的频率，测量变频转换损耗随RF变
化的曲线。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期81
变频转换损耗的定义
注意：这里
IF是指混频
器的输出。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期82
变频转换损耗的两种测量方法
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期83
变频转换损耗平坦的重要性
以CTV为例，输入信号有视频载波、音频载波和色度付
载波，若变频转换损耗不平坦，丢失了色度付载波，
则无法进行色度解码。如下图所示。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期84
反射测量
由于反射的信号没有经过频率转换，所以反射测量是
线性的。因此，反射测量本质上是类似于滤波器和放
大器的。
混频器是三端口器件，所以任何一个端口反射的测量
都取决于另外两个端口的负载情况。
如果IF端口后接滤波器，那么若要测量RF端口或LO端
口的反射，IF端口就需要断开滤波器，接上匹配负
载。
若要测量RF端口或IF端口的反射，LO端口应处于实际
工作状态，这是因为混频二极管的偏置阻抗都是LO端
口电平的函数。
如下图所示，这是混频器的一种最普遍的工作情况。
即LO端口处于实际工作状态，测量RF端口的反射。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期85
反射测量(续1)
反射测量是使用窄带检波器，所以反射测量也
用电压驻波比来VSWR来表示。
LO端口和IF端口的VSWR测量是类似的。若要测
量IF端口的VSWR，RF端口应接上匹配负载，LO
端口应处于实际的工作状态。
若要测量LO端口的VSWR，RF端口和IF端口应处
于通常的工作状态。
调谐器的测量与混频器的测量是类似的，而且
调谐器只要测量RF和IF两个端口，LO端口是已
设置好了的。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期86
混频器RF端口的反射测量
下面的曲线是IF端口接50Ω负载，上面的曲线是IF端口
接滤波器。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期87
隔离的测量
隔离就是一端口到另一端口的泄露，所以隔离测量也是传
输测量。混频器各端口之间需要较好的隔离。
隔离测量是一端口到另一端口的同频率信号的泄露测量。
如下图所示的定义，感兴趣的有三种主要的隔离：射频-中
频泄露；本振-中频泄露；本振-射频泄露。
由于混频器是位于接收机的前端，前面接有电缆或天线。
所以，若有本振-射频泄露，将对其它的频带产生干扰。
对于单边带或双边带混频器， LO端口的隔离是比较小的。
对于双边带混频器，射频-中频泄露是比较低的。
由于LO的功率是大于RF的功率，所以射频-中频泄露是小于
本振-中频泄露的。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期88
三种主要的隔离
三种主要的隔离：
射频-中频泄露的测量是类似于变频转换损耗的测量
的，这是因为信号源和接收机的频率相同，不同的是
IF端口后的滤波器必须断开。
由于射频-中频泄露与LO的电平有关，所以测量射频-
中频泄露时，LO端口应处于实际的工作状态。
如下图所示，是射频端口泄露的测量举例。
本振-中频泄露和本振-射频泄露的测量是类似于上面
讨论的测量方法。
需要注意的是，未使用的端口要接上合适的负载；
LO端口的电平应处于混频器要求的实际的工作状态。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期89
三种主要隔离的定义
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期90
射频端口泄露的测量
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期91
9.4.5  时域分析功能
Opetion 010（时域功能--本机没有）
网络分析仪测量器件的频域特性经过反
富里叶变换就变成器件的时域特性。
这种数学变换是由网络分析仪中的计算
机完成的。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期92
频域特性和时域特性的变换
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期93
第三次实验 射频矢量网络分析仪的使用
进行8753ES中四种校准过程：频响校
准，频响和隔离校准，单端口校准和双
端口校准的测量。
利用8753ES进行典型器件特性测量的测
量：基本测量，滤波器测试，放大器和
混频器测试。
射频电路测试原理 清华大学电子工程系 李国林 雷有华 2005春季学期94
第九讲射频矢量网络分析仪小结
网络分析是在所关心的频率范围内，通过激励—响应测试
来建立线性网络的传输与阻抗特性的数据模型的过程。
在微波频段，因为采用了波的概念，所以微波网络常用S参
数表示。双口网络都可以用4个S参数来表示其端口特性。
三种基本的误差来源：系统误差，随机误差和漂移误差。
系统误差有六种：方向性误差D；反射路径的频率响应误差
TR；源失配误差 MS；隔离误差C；传输路径的频率响应误
差TT；负载失配误差 ML。
8753中四种校准过程：频响校准，频响和隔离校准，单端
口校准和双端口校准。
双端口校准采用短路-开路-负载-直通式校准法（SOLT）。
