概要信息：

材料表面与界面
材料科学与工程学系  程逵
87953945（O）
chengkui@zju.edu.cn
绪论

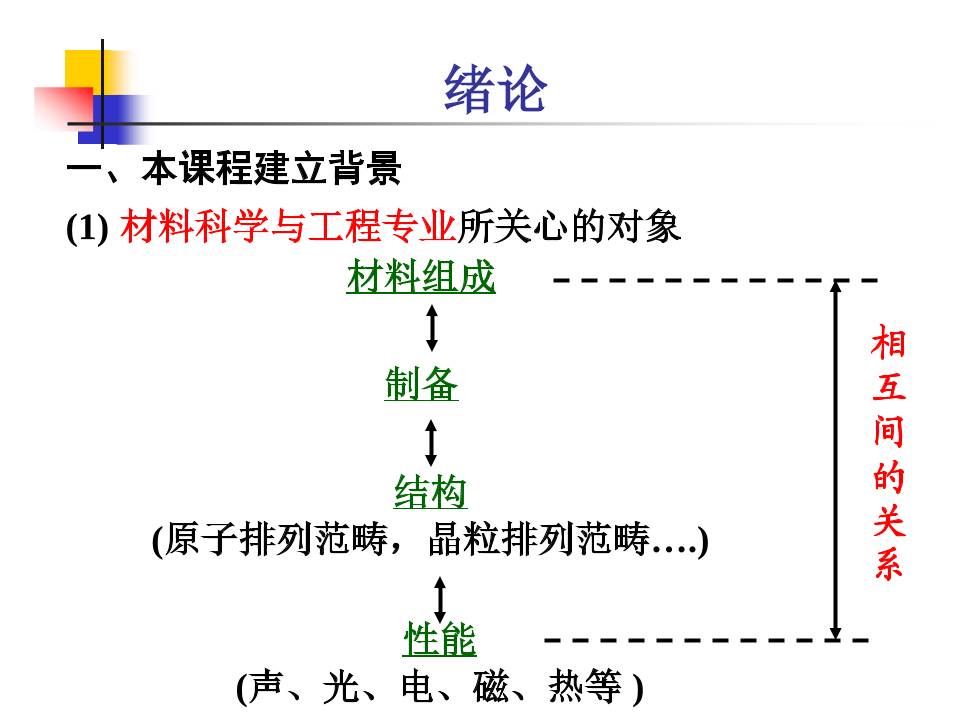

一、本课程建立背景
(1) 材料科学与工程专业所关心的对象
材料组成
制备
结构
(原子排列范畴，晶粒排列范畴….)
性能
(声、光、电、磁、热等 )
相
互
间
的
关
系
绪论

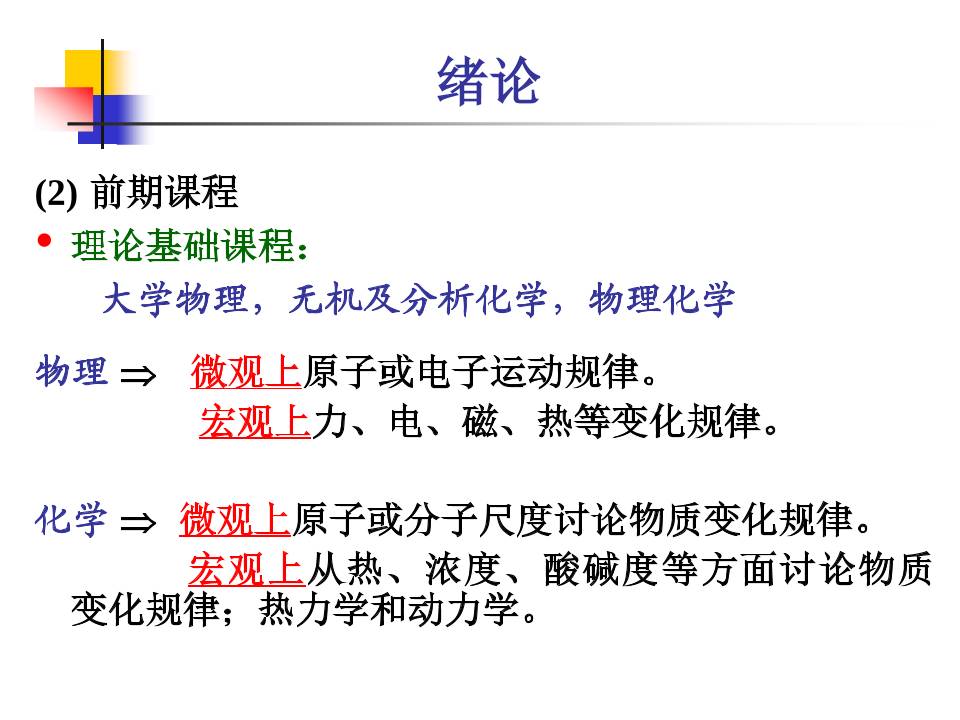

(2) 前期课程
• 理论基础课程：
       大学物理，无机及分析化学，物理化学
物理 ⇒   微观上原子或电子运动规律。
               宏观上力、电、磁、热等变化规律。

化学 ⇒  微观上原子或分子尺度讨论物质变化规律。
              宏观上从热、浓度、酸碱度等方面讨论物质
变化规律；热力学和动力学。
绪论

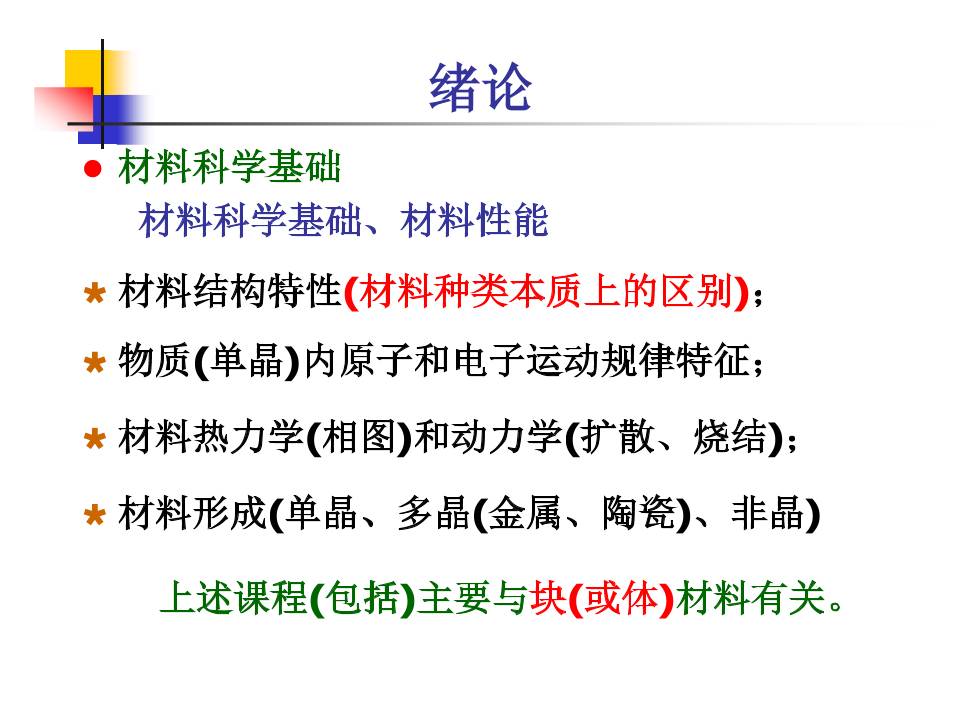

 材料科学基础
   材料科学基础、材料性能
材料结构特性(材料种类本质上的区别)；
物质(单晶)内原子和电子运动规律特征；
材料热力学(相图)和动力学(扩散、烧结)；
材料形成(单晶、多晶(金属、陶瓷)、非晶)
       上述课程(包括)主要与块(或体)材料有关。
绪论
不同化学组成的材料具有不同的特性，应用于不同的领域
玻璃为什么透明？
为什么要采用金属材料？
玻璃为什么不能
作为支撑材料？
?
金属材料为什么是良好的力学性能？
（3）材料组成、结构与应用的关系
绪论
• SiO2 单晶(石英)具有压电性
•SiO2（石英）玻璃具有良好的透光性和热稳定性
耐高温
度器材、
光纤
相同的化学组成，经不同制备方法，可形成不同
原子排列结构的材料，应用于不同的领域。
绪论
• 纳米铜
  材料拉伸时的行为：
             拉力～伸长的一般关系为
应变 ε （％）
应
力
 σ
（MPa）
陶瓷(<1%)
金属(~20%)
聚合物
(~100%)
绪论
 纳米铜在～0.22Tm(260℃)下拉伸，原始长度1cm
相同的晶相（化学组成和原
子排列结构），不同的微观
结构（晶粒尺寸），也会使
材料具有完全不同的特性。
绪论
• 上述现象都是与体材料的化学组成、原子排列
有序程度、晶相种类、微观结构等有关，通过
以前课程所学的知识都可以进行解释和说明。
• 一些发生在材料的表面现象，可能很难用以前
课程所学的知识进行解释和说明。
• 如：
绪论
(4) 表面的作用
• 材料表面的去污(界面效应)
   洗洁剂
亲水基
憎水基
油滴
材料表面
油/水界面 油污去除
绪论
• 材料亲水性(表面效应)
   防雾玻璃或镜子
绪论
易(自)洁玻璃
玻璃
TiO2
薄膜
 雨水
灰尘
绪论
工作原理
基板
n-GaN
p-GaN
绪论
半导体器件功能的产生(界面效应)
绪论
太阳能电池板
滑动摩擦力尽可能小
• 材料的表面改性(表面效应)
      表面摩擦力
绪论
   表面改性原理
滑动摩擦力（Q）=真实接触面积（Ar）×界面剪切
强度 （s）
要使摩擦力小，材料的Ar和s要小，即，材料表面
要高硬度，低剪切强度。
存在矛盾：滑动摩擦力↓ → 材料变形能力↑，结构
稳定性↓
表面改性途径：在高硬度材料表面与一层软金属
（Ag)薄膜组合来达到降低滑动摩擦力的目的。
绪论
• 很多材料的形成、材料和器件的性能（特性）
是通过/依赖于材料表面/界面效应发挥出的！
• 材料表面和界面的科学与工程的知识对新材料
的研发和应用有着重要的作用！
绪论
作用力(场) 材料的响应
(光、电、热、磁等)
结构
与外界的响应
作用力(场)
响应(光、电、热、磁等)
结构
       本课程知识有利于对薄膜材料、复合材料、材料合
成、制备有关课程内容理解和掌握，以及为将来进行
“综合实践”和“毕业论文”学习环节提供良好的基础。
(5) 本课程建立的目的
  介绍材料表面和界面的物理与化学基础知识，为
理解材料表面和界面效应提供必要的知识。
玻璃表面粗糙度如何？
表面是否易于清
洁？
?
能否通过复合材料方式改进力学性能？
绪论
绪论
(6) 教学方式
•课堂讲授：为主,结合二至三次的自学课，一至
二次的讨论课
•讲授方式：
    以“概念⇒概念间的关联(原理)⇒应用(概念
/原理与材料实际性能的关系)”为主线。
    以“课程内容在材料科学与工程专业中起的
作用”为重点。
•自学：少量讲授内容可能讲义中没有，则学生
应自找书籍加以巩固；讲义中部分内容可能不
在课堂上讲授，学生通过自学掌握。
• 讨论：结合当前材料科学研究热点
绪论
 课堂作业：
    做作业时，不要拘泥于唯一答案。要求对
“概念”和“原理”有正确的认识、理解和应
用。
   准备一本练习本。
 提问：课间，电子邮件，作业上。
绪论
 学习要求：
    掌握课程介绍的原理，特点和适用条件。
     能结合实际正确应用相应的基本原理和技术。
 考试：开卷
 成绩：平时作业和表现（50％）
                 期末考试成绩（50％）
绪论
(7) 教材
• 提供的讲义主要取自《表面和界面物理》和
《表面和界面物理化学》。
• 在讲义中较少涉及到应用例子

~nm
~µm
~cm
第一章   表面与界面的原子结构
材料表面
~Å
第一章   表面与界面的原子结构
第一节  清洁表面
• 在实际条件下，材料表面受到各方面因素影响，
从而使表面在结构上、组成上都可能发生改变。
• 为了研究材料的本征表面特性，清洁表面才能用
来进行研究。
• 清洁表面是相经过特殊处理(即保证组成上的确定
性)后，保持在超高真空下的表面(即保证表面不
随时间而改变)。
第一节  清洁表面
• 一般清洁表面是指经离子轰击加退火
热处理后的单晶表面。
• 由于原子在体内部和在表面受到力不
同，则引起表面原子的排列与内部有
较为明显的差别。
• 这种差异经过4～6层之后，原子的
排列与体内已相当接近，这个距离也
可以看作是实际清洁表面的范围。
•在清洁表面中的研究主要针对最表面
层原子排列。
第一节  清洁表面
• 清洁表面观察
   Fe表面
STM 照片
•表面层原子排列与内层不同
放大照片
模拟照片
•但排列有规律的
第一节  清洁表面
• 结晶学上的概念和规则，二维格子中都适用。但由
于维数减少，相应的复杂性也减少，即空间群数(230
→16) 、点群(32→4) 和布拉维格子(14 →5)。
1.1   描述清洁表面原子排列结构的符号
• 表面原子的排列方式虽然与体内有差别, 但表面原
子仍作对称和周期性的排列，常看成是二维格子。
第一节  清洁表面
伍德标记法
• 当体内原子的排列，即衬底晶面晶格平移对称
性可表示为
                T=n1a1+n2a2

•表面原子的排列是由原子内部排列转化而来，
因此表面原子的排列与内部有一定关联。
a1
a2
as2
as1
•表面晶格平移对称性为
                   Ts=n1'as1+n2'as2
•一般的关系为   as1 =pa1 as2 =qa2
第一节  清洁表面
• 如果as1//a1 as2 // a2 , 则表面晶格可表示为
             R(hkl)p×q  D
    式中R: 衬底材料的符号，(hkl): 衬底平面的密勒
指数，D是表面覆盖层或沉积物质的化学符号。
第一节  清洁表面
• 如 Si(100)表面原子排列
Si(100)面的原子排列
表面原子排列表记为：Si(100)2×2-Si = Si(100)2×2
Si(100)表面原子排列
第一节  清洁表面
• 如果as1和as2间的夹角同a1和a2的夹角一样，表
面原子的排列形式转过一个角度α，则伍德简
式符号的表示为
D
a
sa
hklR −⋅× α
2a
s2a
1
1)(
• 如硫原子在Ni(001)表面吸附。
硫原子排列相格子相当于衬底Ni
格子转动了45°
Ni
S
Ni
as2  as1
S−°−× 4522Ni(001)
•伍德简式符号的表示为：
第一节  清洁表面
1.2 清洁表面的原子排列
• 由于表面排列突然发生中断，表面原子受力
(化学键)情况发生变化，总效应是增大体系的
自由能。
 •为了降低体系能量(减小表
面能)，表面附近原子的排
列必须进行调整。
•调整的方式有两种：
     (1)自行调整, 表面处原子排列与内部有明显不同；
     (2)外来因素, 如吸附杂质, 生成新相等。
第一节  清洁表面
• 几种调整的方式后形式清洁表面结构示意图




•在清洁表面中，主要讨论弛豫和重构
