第三章  消火栓系统
第一节  系统构成
　　消火栓系统分为室外消火栓系统和室内消火栓系统，它们的构成各有不同，具体介绍如下：
一、室外消火栓系统
　　室外消火栓系统是设置在建筑外的供水设施，主要供消防车取水，经增压后向建筑内的供水管网供水或实施
灭火，也可以直接连接水带、水枪出水灭火。室外消火栓系统主要由市政供水管网或室外消防给水管网、消防水
池、消防水泵和室外消火栓组成。按安装形式不同可分为地上式和地下式两种（如图 3-3-1）。地上消火栓适用于
温度较高的地方，地下消火栓适用于寒冷地区。

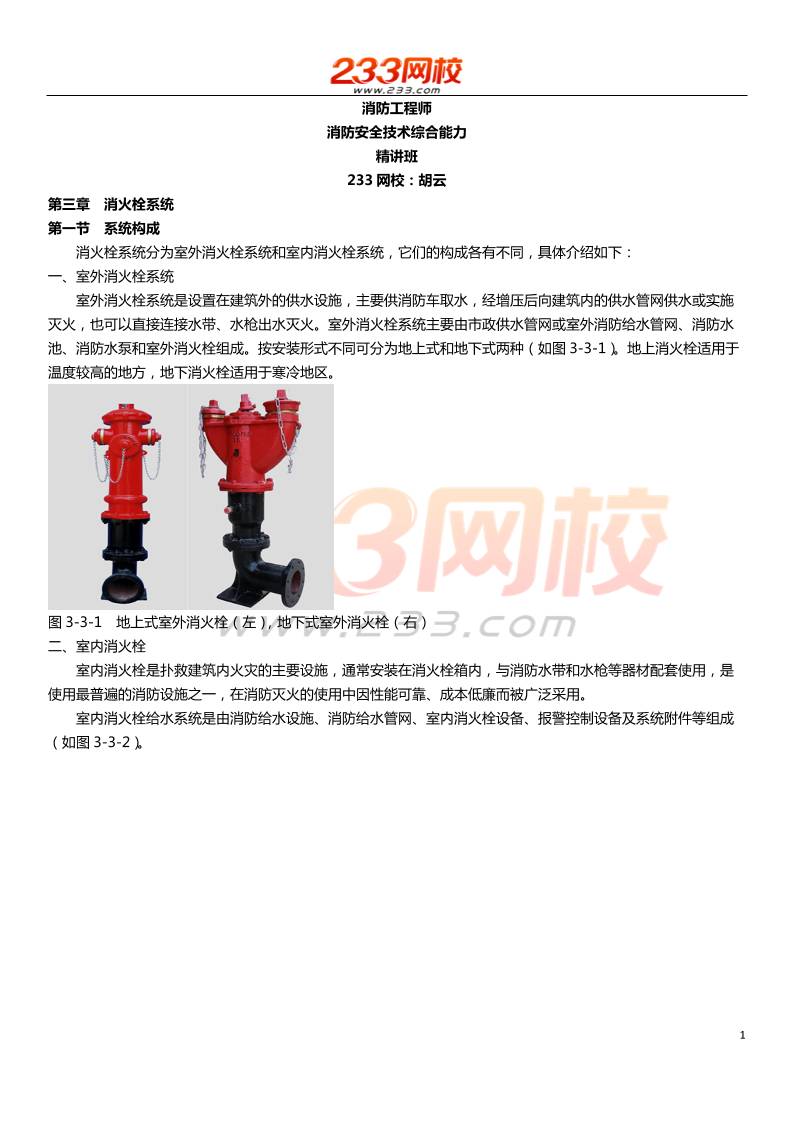

图 3-3-1  地上式室外消火栓（左），地下式室外消火栓（右）
二、室内消火栓
　　室内消火栓是扑救建筑内火灾的主要设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用，是
使用最普遍的消防设施之一，在消防灭火的使用中因性能可靠、成本低廉而被广泛采用。
　　室内消火栓给水系统是由消防给水设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成
（如图 3-3-2）。
2
图 3-3-2  室内消火栓给水系统实物示意图
第二节  系统组件（设备）安装前检查
　　消火栓系统施工安装前，按照施工过程质量控制要求，需要对系统组件、管件及其他设备、材料进行现场检
查（检验），不合格的组件、管件、设备、材料不得使用。
一、室外消火栓
　　室外消火栓是安装在室外专门用于灭火取水的装置，如图 3-3-3 所示。

（一）室外消火栓的分类
　　1）按其安装场合可分为地上式、地下式和折叠式三种。地上式消火栓适用于气温较高的地区，地下式消火栓
适用于气温较寒冷的地区。
3
　　2）按其进水口连接形式可分为承插式和法兰式两种，即消火栓的进水口与城市自来水管网的连接方式。
　　3）按其进水口的公称通径可分为 100mm 和 150mm 两种。进水口公称通径为 100mm 的消火栓，其吸水
管出水口应选用规格为 100mm 的消防接口，水带出水口应选用规格为 65mm 的消防接口。进水口公称通径为
150mm 的消火栓，其吸水管出水口应选用规格为 150mm 的消防接口，水带出水口应选用规格为 80mm 的消防
接口。
　　4）按其公称压力可分为 1.0MPa 和 1.6MPa 两种。其中承插式的消火栓为 1.0MPa，法兰式的消火栓为
1.6MPa。
　　5）按其用途分为普通型和特殊型两种。特殊型分为泡沫型、防撞型、调压型、减压稳压型等。
二、室内消火栓
（一）室内消火栓的分类
　　1）按出水口型式可分为单出口室内消火栓和双出口室内消火栓。

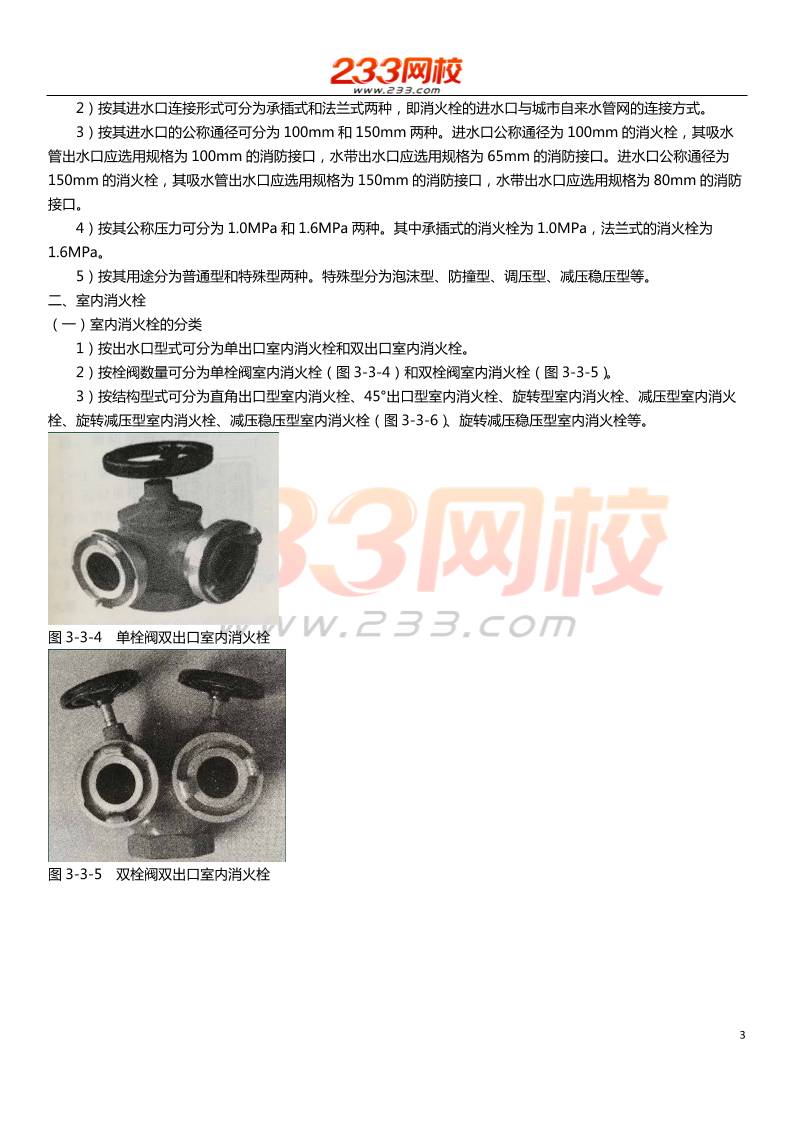

　　2）按栓阀数量可分为单栓阀室内消火栓（图 3-3-4）和双栓阀室内消火栓（图 3-3-5）。
　　3）按结构型式可分为直角出口型室内消火栓、45°出口型室内消火栓、旋转型室内消火栓、减压型室内消火
栓、旋转减压型室内消火栓、减压稳压型室内消火栓（图 3-3-6）、旋转减压稳压型室内消火栓等。
图 3-3-4  单栓阀双出口室内消火栓
图 3-3-5  双栓阀双出口室内消火栓
4

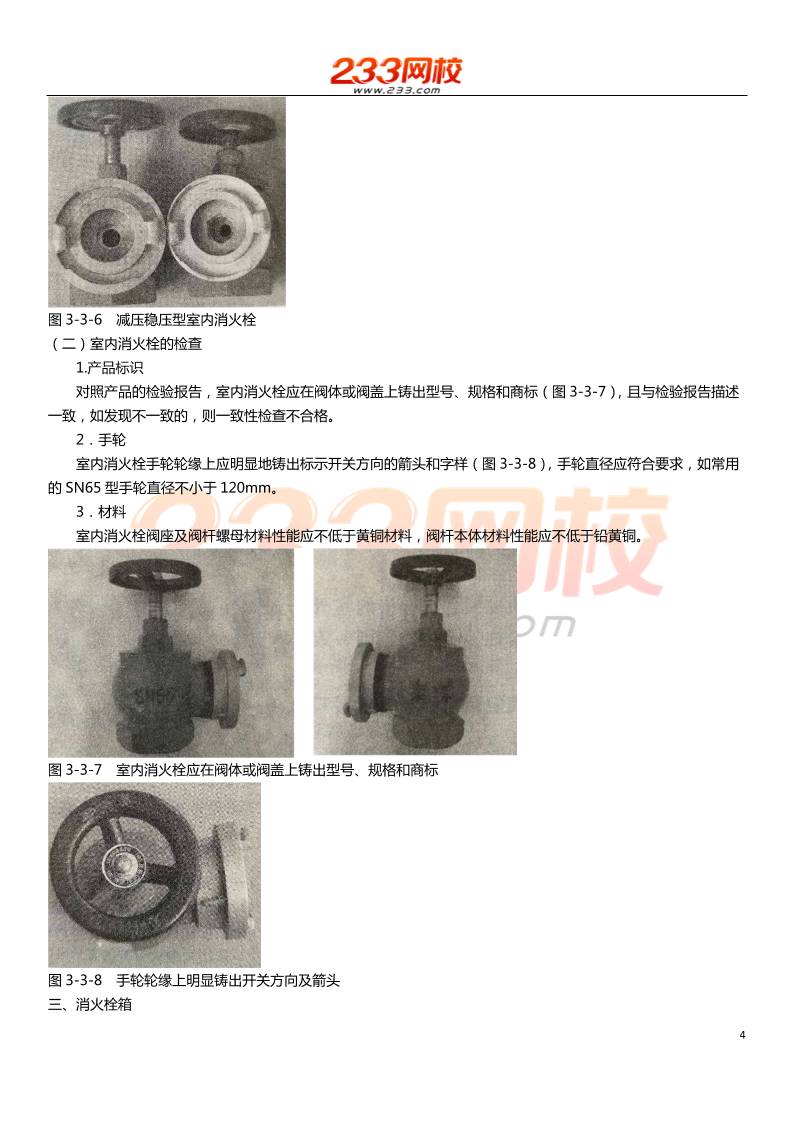

图 3-3-6  减压稳压型室内消火栓
（二）室内消火栓的检查
　　1.产品标识
　　对照产品的检验报告，室内消火栓应在阀体或阀盖上铸出型号、规格和商标（图 3-3-7），且与检验报告描述
一致，如发现不一致的，则一致性检查不合格。
　　2．手轮
　　室内消火栓手轮轮缘上应明显地铸出标示开关方向的箭头和字样（图 3-3-8），手轮直径应符合要求，如常用
的 SN65 型手轮直径不小于 120mm。
　　3．材料
　　室内消火栓阀座及阀杆螺母材料性能应不低于黄铜材料，阀杆本体材料性能应不低于铅黄铜。
图 3-3-7  室内消火栓应在阀体或阀盖上铸出型号、规格和商标
图 3-3-8  手轮轮缘上明显铸出开关方向及箭头
三、消火栓箱
5
（一）消火栓箱的分类
　　1）按安装方式可分为明装式、暗装式、半暗装式。
　　2）按箱门型式可分为左开门式、右开门式、双开门式、前后开门式。
　　3）按箱门材料可分为全钢型、钢框镶玻璃型、铝合金框镶玻璃型、其他材料型。

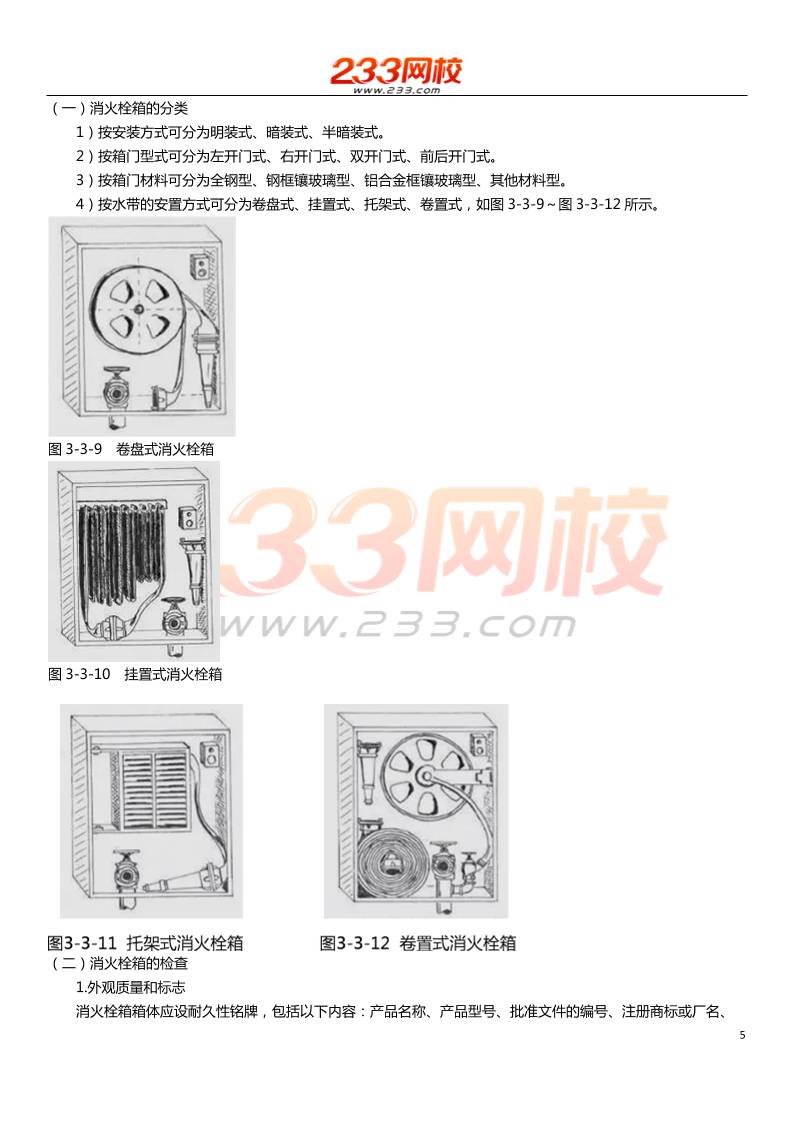

　　4）按水带的安置方式可分为卷盘式、挂置式、托架式、卷置式，如图 3-3-9～图 3-3-12 所示。
图 3-3-9  卷盘式消火栓箱
图 3-3-10  挂置式消火栓箱
（二）消火栓箱的检查
　　1.外观质量和标志
　　消火栓箱箱体应设耐久性铭牌，包括以下内容：产品名称、产品型号、批准文件的编号、注册商标或厂名、
6
生产日期、执行标准。
　　现场检查时可以用小刀轻刮箱体内外表面涂层，查看是否经过防腐处理。此外目测栓箱箱门正面应以直观、
醒目、匀整的字体标注“消火栓”字样，且字体不得小于：高 100mm，宽 80mm。
　　2．器材的配置和性能
　　室内消火栓箱按照该产品的检验报告，箱内消防器材的配置应该与报告一致，且栓箱内配置的消防器材（水
枪、水带等）符合各产品现场检查的要求。
　　3．箱门
　　消火栓箱应设置门锁或箱门关紧装置。设置门锁的栓箱，除箱门安装玻璃者及能被击碎的透明材料外，均应
设置箱门紧急开启的手动机构，应保证在没有钥匙的情况下开启灵活、可靠，且箱门开启角度不得小于 160°【勘
误-120°】-《GB50974-2014 消防给水及消火栓系统技术规范》，并无卡阻现象
四、消防水带、消防水枪、消防接口
（一）消防水带的分类
　　1）按衬里材料可分为橡胶衬里消防水带、乳胶衬里消防水带、聚氨酯（TPU）衬里消防水带、PVC 衬里消防
水带、消防软管。
　　2）按承受工作压力可分为 0.8MPa、1.0MPa、1.3MPa、1.6MPa、2.0MPa、2.5MPa 工作压力的消防水
带。
　　3）按内口径可分为内口径 25mm、50mm、65mm、80mm、100mm、    125mm、150mm、300mm
的消防水带。
　　4）按使用功能可分为通用消防水带、消防湿水带、抗静电消防水带、A 类泡沫专用水带、水幕水带。
　　5）按结构可分为单层编织消防水带、双层编织消防水带、内外涂层消防水带。
　　6）按编织层编织方式可分为平纹消防水带、斜纹消防水带。
（二）消防水带的检查
　　1.产品标识
　　对照水带的 3C 认证型式检验报告，看该产品名称、型号、规格是否一致。
　　每根水带应以有色线作带身中心线，在端部附近中心线两侧须用不易脱落的油墨清晰地印上下列标志：产品
名称、设计工作压力、规格（公称内径及长度）、经线、纬线及衬里的材质、生产厂名、注册商标、生产日期，如
图 3-3-14 所示。
图 3-3-14 水带标识
　　2．织物层外观质量
　　合格水带的织物层应编织均匀，表面整洁，无跳双经、断双经、跳纬及划伤。
 　　3．水带长度
　　将整卷水带打开，用卷尺测量其总长度，测量时应不包括水带的接口，将测得的数据与有衬里消防水带的标
称长度进行对比，如水带长度小于水带长度规格 1m 以上的，则可以判为该产品为不合格。
7
　　4．压力试验
　　截取 1.2m 长的水带，使用手动试压泵或电动试压泵平稳加压至试验压力，保压 5min，检查是否有渗漏现
象，有渗漏则不合格。在试验压力状态下，继续加压，升压至试样爆破，其爆破时压力应不小于水带工作压力的
3 倍。如常用 8 型水带的试验压力为 1.2MPa，爆破压力应不小于 2.4MPa，如图 3-3-15 所示。
图 3-3-2-15 水带压力测试，看是否在试验压力状态下有渗漏或未达到爆破压力时爆破
（三）消防水枪的分类
　　1）消防水枪按照喷水方式有直流水枪、喷雾水枪和多用途水枪三种基本型式，如图 3-3-16 所示。
　　2）按水枪的工作压力分为低压水枪（0.2～1.0MPa）、中压水枪（1.6～2.5MPa）和高压水枪
（2.5～4.0MPa）。
图 3-3-16 几种水枪外形
（四）消防水枪的检查
　　（2）抗跌落性能
　　将水枪以喷嘴垂直朝上，喷嘴垂直朝下，（旋转开关处于关闭位置）以及水枪轴线处于水平（若有开关时，开
关处于水枪轴线之下处并处于关闭位置）三个位置。从离地 2.0m±0.02m 高处（从水枪的最低点算起）自由跌落
到混凝土地面上。水枪在每个位子各跌落二次，然后再检查水枪。如消防接口跌落后出现断裂或不能正常操纵使
用的，则判该产品不合格
8
　　（3）密封性能
　　封闭水枪的出水端，将水枪的进水端通过接口与手动试压泵或电动试压泵装置相连，排除枪体内的空气，然
后缓慢加压至最大工作压力的 1.5 倍，保压 2min，水枪不应出现裂纹、断裂或影响正常使用的残余变形，图 3-
3-2-35。
图 3-3-2-35。
（五）消防接口的分类：
　　消防接口的型式有水带接口、管牙接口、内螺纹固定接口、外螺纹固定接口和异径接口，还有闷盖等品种，
图 3-3-17
图 3-3-17 几种消防接口外形
（六）消防接口检查
9
　　（2）抗跌落性能
　　内扣式接口以扣抓垂直朝下的位置，将接口的最低点离地面 1.5M±0.05 高度，然后自由跌落到混泥土地面
上。反复进行 5 次后，检查接口是否断裂现象，并与相同口径的消防接口是否能正常操作。如消防接口跌落后出
现断裂或不能正常操纵使用的，则判该产品为不合格
　　卡式接口和螺纹式接口从接口的轴线呈水平状态，将接口的最低点离地面 1.5m±0.05m 高度，然后自由跌落
到混泥土地面上。反复进行 5 次后，检查接口是否断裂现象，并进行操作。如消防接口跌落后出现断裂或不能正
常操纵使用的，则判如消防接口跌落跌后出现断裂或不能正常操纵使用的，则判该产品为不合格。
第三节  系统安装调试与检测验收
一、室外消火栓系统的安装调试与检测验收
2．管道安装
    1）管道安装应根据设计要求使用管材，按压力要求选用管材。
    2）管道在焊接前应清除接口处的浮锈、污垢及油脂。
    3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另加热沥青两遍、面漆一遍，
　　埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍、面漆一遍，并用沥青麻布包严。
3．栓体安装
　　消火栓安装按《室外消火栓及消防水鹤安装》　　（13S201）的要求进行。消火栓安装位于人行道沿上
1.0m 处，采用钢制双盘短管调整高度，做内外防腐。
　　室外地上式消火栓安装时，消火栓顶距地面高为 0.64m，立管应垂直、稳固，控制阀门井距消火栓不应超过
1.5m，消火栓弯管底部应设支墩或支座。
　　室外地下式消火栓应安装在消火栓井内，消火栓井一般用 MU7.5 红砖、M7.5 水泥砂浆砌筑。消火栓井内径
不应小于 1m。【勘误 1.5m-《GB50974-2014 消防给水及消火栓系统技术规范》7.2.1】井内应设爬梯以方便阀
门的维修。
　　消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 M7.5
水泥砂浆抹成八字托座。
二、室内消火栓系统的安装调试与检测验收
（一）施工安装
　　2．管道安装
　　管道安装必须按图样设计要求的轴线位置和标高进行定位放线。安装顺序一般是主干管、干管、分支管、横
管、垂直管。
　　管道穿梁及地下室剪力墙、水池等，应在预埋金属管中穿过。
　　管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。
　　水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，
达到试验压力后，稳压 30min 后，管网应无泄漏、无变形，且压力降不应大于 0.05MPa。
　　管网冲洗应在试压合格后分段进行。冲洗顺序应先室外、后室内，先地下、后地上。室内部分的冲洗应按配
水干管、配水管、配水支管的顺序进行。管网冲洗结束后，应将管网内的水排除干净。
　　水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压 24h，应无泄
漏。
（二）检测验收
10
　　2）消火栓箱应符合下列规定：
　　①栓口出水方向宜向下或与设置消火栓的墙面成 90°角，栓口不应安装在门轴侧。
　　②如设计未要求，栓口中心距地面应为 1.1m，但每栋建筑物应一致，允许偏差±20mm。
　　③阀门的设置位置应便于操作使用，阀门的中心距箱侧面为 140mm，距箱后内表面为 100mm，允许偏差
±5mm。
　　④室内消火栓箱的安装应平正、牢固，暗装的消火栓箱不能破坏隔墙的耐火等级。
　　⑤消火栓箱体安装的垂直度允许偏差为±3mm。
　　⑥消火栓箱门的开启角度应不小于 160°【勘误 120 《GB50974-2014 消防给水及消火栓系统技术规范》
12-3-10-4】。
　　⑦不论消火栓箱的安装形式如何（明装、暗装、半暗装），均不能影响疏散宽度。
第四节  系统维护管理
一、室外消火栓系统的维护管理
（二）地上消火栓的维护管理
　　1）用专用扳手转动消火栓启动杆，检查其灵活性，必要时加注润滑油。
　　2）检查出水口闷盖是否密封，有无缺损。
　　3）检查栓体外表油漆有无剥落，有无锈蚀，如有应及时修补。
　　4）每年开春后入冬前对地上消火栓逐一进行出水试验。出水压力应满足要求。在检查中可使用压力表测试管
网压力，或者连接水带进行射水试验，检查管网压力是否正常。
　　5）定期检查消火栓前端阀门井。
　　6）保持配套器材的完备有效，无遮挡。
　　室外消火栓系统的检查除上述内容外，还应包括与有关单位联合进行的室外消火栓给水消防水泵、消防水池
的一般性检查，如经常检查消防水泵各种闸阀是否处于正常状态，消防水池水位是否符合要求。
二、室内消火栓系统的维护管理
（一）室内消火栓的维护管理
　　室内消火栓箱内应经常保持清洁、干燥，防止锈蚀、碰伤或其他损坏，每半年至少进行一次全面的检查维
修。主要内容有：
　　1）检查消火栓和消防卷盘供水闸阀是否渗漏水，若渗漏水及时更换密封圈。
　　2）对消防水枪、水带、消防卷盘及其他配件进行检查，全部附件应齐全完好，卷盘转动灵活。
　　3）检查消火栓启动按钮、指示灯及控制线路，应功能正常、无故障。
　　4）消火栓箱及箱内装配的部件外观无破损，涂层无脱落，箱门玻璃完好无缺。
　　5）对消火栓、供水阀门及消防卷盘等所有转动部位应定期加注润滑油。
（二）供水管路的维护管理
　室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实其处于全开启状态。系统上所有的控制阀门均
应采用铅封或锁链固定在开启或规定的状态。每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理
更换。
　　1）对管路进行外观检查，若有腐蚀、机械损伤等及时修复。
　　2）检查阀门是否漏水并及时修复。
　　3）室内消火栓设备管路上的阀门为常开阀，平时不得关闭，应检查其开启状态。
11
　　4）检查管路的固定是否牢固，若有松动及时加固。
