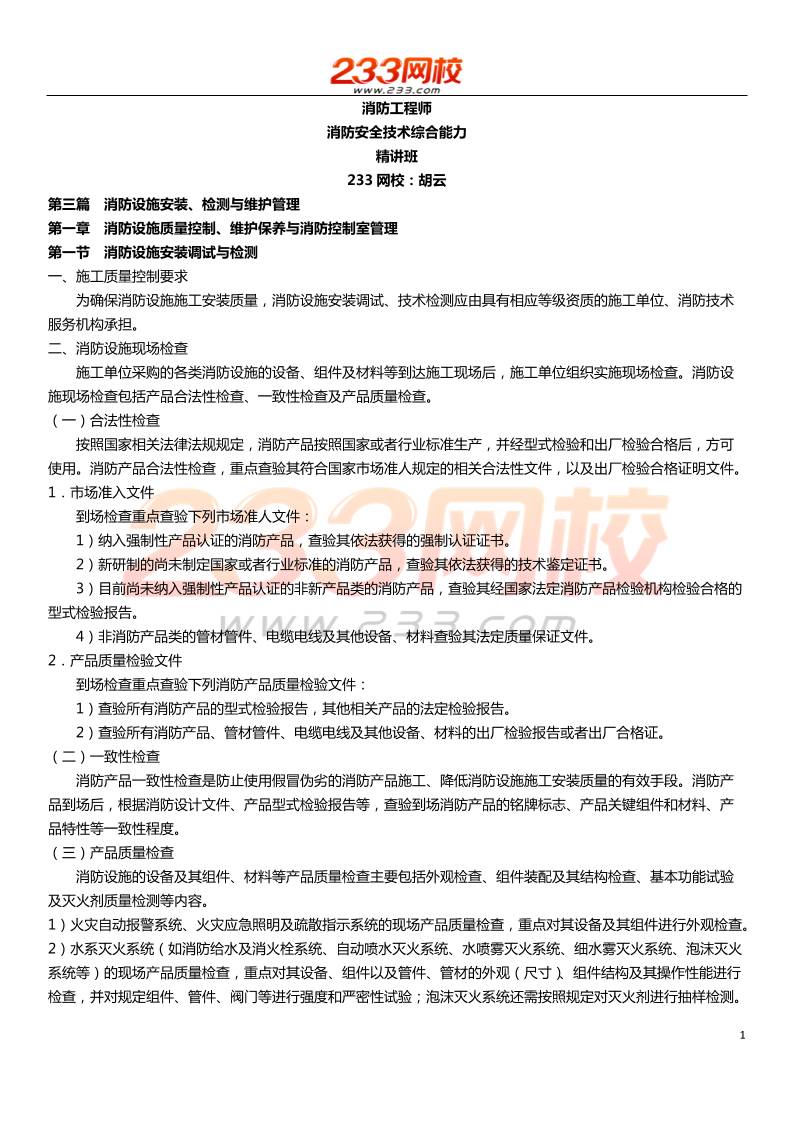

消防工程师
消防安全技术综合能力
精讲班
233 网校：胡云
第三篇  消防设施安装、检测与维护管理
第一章  消防设施质量控制、维护保养与消防控制室管理
第一节  消防设施安装调试与检测
一、施工质量控制要求
　　为确保消防设施施工安装质量，消防设施安装调试、技术检测应由具有相应等级资质的施工单位、消防技术
服务机构承担。
二、消防设施现场检查
　　施工单位采购的各类消防设施的设备、组件及材料等到达施工现场后，施工单位组织实施现场检查。消防设
施现场检查包括产品合法性检查、一致性检查及产品质量检查。
（一）合法性检查
　　按照国家相关法律法规规定，消防产品按照国家或者行业标准生产，并经型式检验和出厂检验合格后，方可
使用。消防产品合法性检查，重点查验其符合国家市场准人规定的相关合法性文件，以及出厂检验合格证明文件。
1．市场准入文件
　　到场检查重点查验下列市场准人文件：
　　1）纳入强制性产品认证的消防产品，查验其依法获得的强制认证证书。
　　2）新研制的尚未制定国家或者行业标准的消防产品，查验其依法获得的技术鉴定证书。
　　3）目前尚未纳入强制性产品认证的非新产品类的消防产品，查验其经国家法定消防产品检验机构检验合格的
型式检验报告。
　　4）非消防产品类的管材管件、电缆电线及其他设备、材料查验其法定质量保证文件。
2．产品质量检验文件
　　到场检查重点查验下列消防产品质量检验文件：
　　1）查验所有消防产品的型式检验报告，其他相关产品的法定检验报告。
　　2）查验所有消防产品、管材管件、电缆电线及其他设备、材料的出厂检验报告或者出厂合格证。
（二）一致性检查
　　消防产品一致性检查是防止使用假冒伪劣的消防产品施工、降低消防设施施工安装质量的有效手段。消防产
品到场后，根据消防设计文件、产品型式检验报告等，查验到场消防产品的铭牌标志、产品关键组件和材料、产
品特性等一致性程度。
（三）产品质量检查
　　消防设施的设备及其组件、材料等产品质量检查主要包括外观检查、组件装配及其结构检查、基本功能试验
及灭火剂质量检测等内容。
1）火灾自动报警系统、火灾应急照明及疏散指示系统的现场产品质量检查，重点对其设备及其组件进行外观检查。
2）水系灭火系统（如消防给水及消火栓系统、自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统、泡沫灭火
系统等）的现场产品质量检查，重点对其设备、组件以及管件、管材的外观（尺寸）、组件结构及其操作性能进行
检查，并对规定组件、管件、阀门等进行强度和严密性试验；泡沫灭火系统还需按照规定对灭火剂进行抽样检测。
2
3）气体灭火系统、干粉灭火系统除参照水系灭火系统的检查要求进行现场产品质量检查外，还要对灭火剂储存容
器的充装量、充装压力等进行检查。
4）防烟排烟设施的现场产品质量检查，重点检查风机、风管及其部件的外观（尺寸）、材料燃烧性能和操作性能，
检查活动挡烟垂壁、自动排烟窗及其驱动装置、控制装置的外观、操控性能等。
三、施工安装调试
 （一）施工安装依据
　消防设施施工安装以经法定机构批准或者备案的消防设计文件、国家工程建设消防技术标准为依据；经批准或
者备案的消防设计文件不得擅自变更，确需变更的，由原设计单位修改，报经原批准机构批准后，方可用于施工
安装。
（三）调试要求
　　各类消防设施施工结束后，由施工单位或者其委托的具有调试能力的其他单位组织实施消防设施调试，调试
工作包括各类消防设施的单机设备、组件调试和系统联动调试等内容。消防设施调试需要具备下列条件：
　　1）系统供电正常，电气设备（主要是火灾自动报警系统）具备与系统联动调试的条件。
　　2）水源、动力源和灭火剂储存等满足设计要求和系统调试要求，各类管网、管道、阀门等密封严密，无泄漏。
　　3）调试使用的测试仪器、仪表等性能稳定可靠，其精度等级及其最小分度值能够满足调试测定的要求，符合
国家有关计量法规及检定规程的规定。
　　4）对火灾自动报警系统及其组件、其他电气设备分别进行通电试验，确保其工作正常。
四、技术检测与竣工验收
（一）技术检测
　　消防设施检测是对消防设施的检查、测试等技术服务工作的统称。这里所说的技术检测是指消防设施施工结
束后，建设单位委托具有相应资质等级的消防技术检测服务机构对消防设施施工质量进行的检查测试工作。
2．检测方法及要求
　　消防设施技术检测时，检测机构按照下列要求和方法对各类消防设施进行技术检测：
1）采用核对方式检查的，与经法定机构批准或者备案的消防设计文件、验收记录和国家工程建设消防技术标准等
进行对比核查。
2）按照各类消防设施施工及验收规范及《建筑消防设施检测技术规程》（GA 503--2004）规定的内容，对各类消
防设施的设置场所（防护区域）、设备及其组件、材料（管道、管件、支吊架、线槽、电线、电缆等）进行设置场
所（防护区域）合适性检查、消防设施施工质量检查和功能性试验；对于有数据测试要求的项目，采用规定的仪
器、仪表、量具等进行测试。相关仪器、仪表、量具的操作方法和要求详见本书附录。
3）逐项记录各类消防设施检测结果及仪器、仪表、量具等测量显示数据，填写检测记录。
　　检测过程中，采用对讲设备进行联络；检测结束后，将各类消防设施恢复至正常工作状态。
（二）竣工验收
　　消防设施施工结束后，由建设单位组织设计、施工、监理等单位进行包括消防设施在内的建设工程竣工验收。
消防设施竣工验收分为资料检查、施工质量现场检查和质量验收判定三个环节，消防设施竣工验收过程中，按照
各类消防设施的施工及验收规范的要求填写竣工验收记录表。
2．现场检查
　　现场检查的主要内容包括各类消防设施的安装场所（防护区域）及其设置位置、设备用房设置等检查、施工
质量检查和功能性试验。具体包括：
3

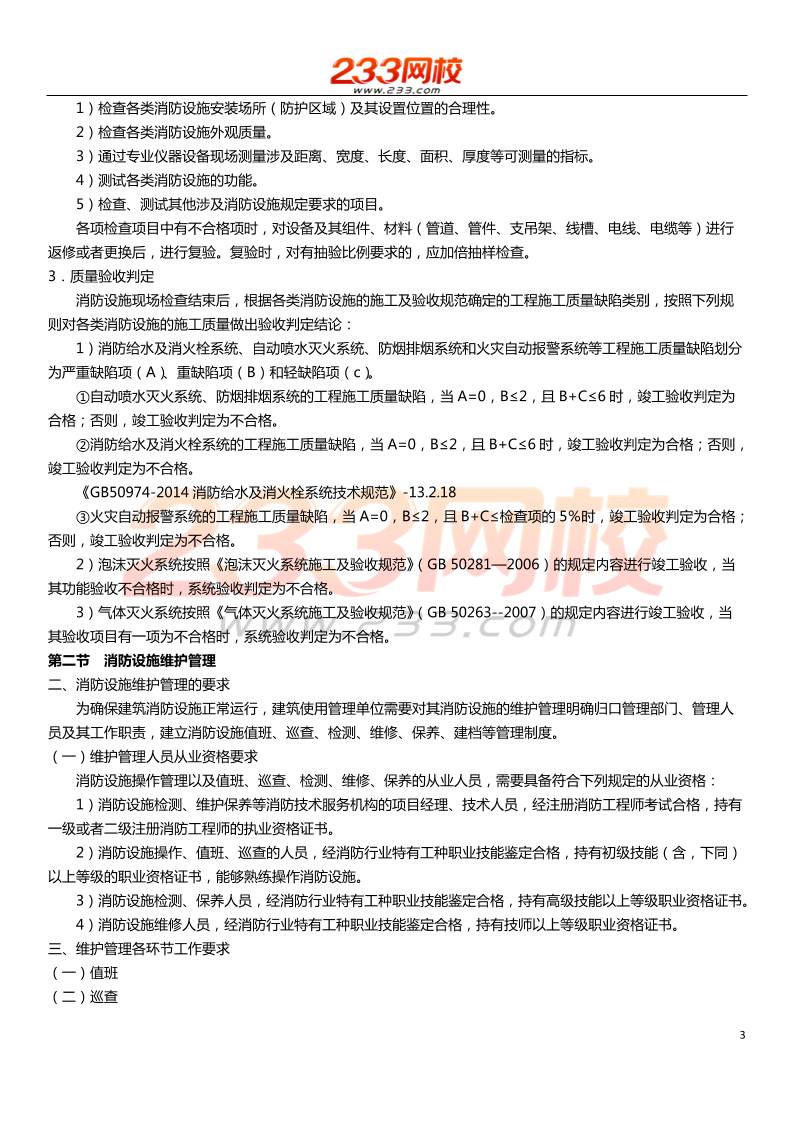

　　1）检查各类消防设施安装场所（防护区域）及其设置位置的合理性。
　　2）检查各类消防设施外观质量。
　　3）通过专业仪器设备现场测量涉及距离、宽度、长度、面积、厚度等可测量的指标。
　　4）测试各类消防设施的功能。
　　5）检查、测试其他涉及消防设施规定要求的项目。
　　各项检查项目中有不合格项时，对设备及其组件、材料（管道、管件、支吊架、线槽、电线、电缆等）进行
返修或者更换后，进行复验。复验时，对有抽验比例要求的，应加倍抽样检查。
3．质量验收判定
　　消防设施现场检查结束后，根据各类消防设施的施工及验收规范确定的工程施工质量缺陷类别，按照下列规
则对各类消防设施的施工质量做出验收判定结论：
　　1）消防给水及消火栓系统、自动喷水灭火系统、防烟排烟系统和火灾自动报警系统等工程施工质量缺陷划分
为严重缺陷项（A）、重缺陷项（B）和轻缺陷项（c）。
　　①自动喷水灭火系统、防烟排烟系统的工程施工质量缺陷，当 A=0，B≤2，且 B+C≤6 时，竣工验收判定为
合格；否则，竣工验收判定为不合格。
　　②消防给水及消火栓系统的工程施工质量缺陷，当 A=0，B≤2，且 B+C≤6 时，竣工验收判定为合格；否则，
竣工验收判定为不合格。
　　《GB50974-2014 消防给水及消火栓系统技术规范》-13.2.18
　　③火灾自动报警系统的工程施工质量缺陷，当 A=0，B≤2，且 B+C≤检查项的 5％时，竣工验收判定为合格；
否则，竣工验收判定为不合格。
　　2）泡沫灭火系统按照《泡沫灭火系统施工及验收规范》（GB 50281—2006）的规定内容进行竣工验收，当
其功能验收不合格时，系统验收判定为不合格。
　　3）气体灭火系统按照《气体灭火系统施工及验收规范》（GB 50263--2007）的规定内容进行竣工验收，当
其验收项目有一项为不合格时，系统验收判定为不合格。
第二节  消防设施维护管理
二、消防设施维护管理的要求
　　为确保建筑消防设施正常运行，建筑使用管理单位需要对其消防设施的维护管理明确归口管理部门、管理人
员及其工作职责，建立消防设施值班、巡查、检测、维修、保养、建档等管理制度。
（一）维护管理人员从业资格要求
　　消防设施操作管理以及值班、巡查、检测、维修、保养的从业人员，需要具备符合下列规定的从业资格：
　　1）消防设施检测、维护保养等消防技术服务机构的项目经理、技术人员，经注册消防工程师考试合格，持有
一级或者二级注册消防工程师的执业资格证书。
　　2）消防设施操作、值班、巡查的人员，经消防行业特有工种职业技能鉴定合格，持有初级技能（含，下同）
以上等级的职业资格证书，能够熟练操作消防设施。
　　3）消防设施检测、保养人员，经消防行业特有工种职业技能鉴定合格，持有高级技能以上等级职业资格证书。
　　4）消防设施维修人员，经消防行业特有工种职业技能鉴定合格，持有技师以上等级职业资格证书。
三、维护管理各环节工作要求
（一）值班
（二）巡查
4

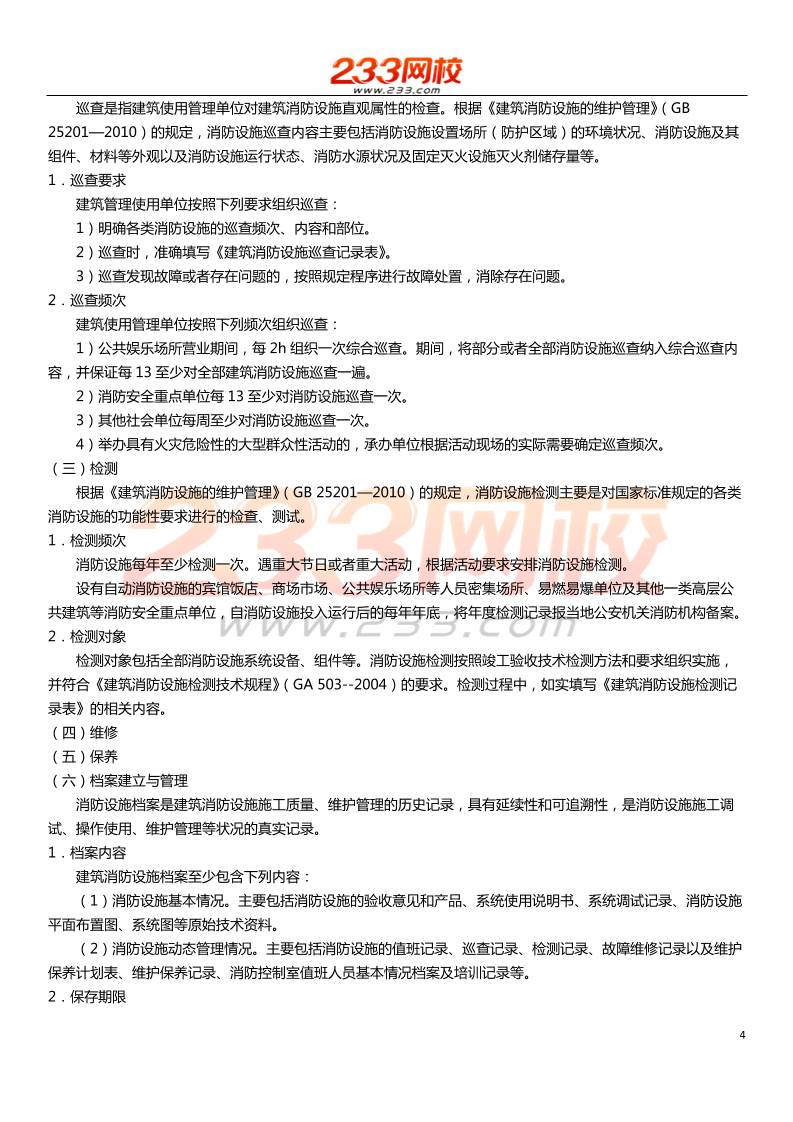

　　巡查是指建筑使用管理单位对建筑消防设施直观属性的检查。根据《建筑消防设施的维护管理》（GB
25201—2010）的规定，消防设施巡查内容主要包括消防设施设置场所（防护区域）的环境状况、消防设施及其
组件、材料等外观以及消防设施运行状态、消防水源状况及固定灭火设施灭火剂储存量等。
1．巡查要求
　　建筑管理使用单位按照下列要求组织巡查：
　　1）明确各类消防设施的巡查频次、内容和部位。
　　2）巡查时，准确填写《建筑消防设施巡查记录表》。
　　3）巡查发现故障或者存在问题的，按照规定程序进行故障处置，消除存在问题。
2．巡查频次
　　建筑使用管理单位按照下列频次组织巡查：
　　1）公共娱乐场所营业期间，每 2h 组织一次综合巡查。期间，将部分或者全部消防设施巡查纳入综合巡查内
容，并保证每 13 至少对全部建筑消防设施巡查一遍。
　　2）消防安全重点单位每 13 至少对消防设施巡查一次。
　　3）其他社会单位每周至少对消防设施巡查一次。
　　4）举办具有火灾危险性的大型群众性活动的，承办单位根据活动现场的实际需要确定巡查频次。
（三）检测
　　根据《建筑消防设施的维护管理》（GB 25201—2010）的规定，消防设施检测主要是对国家标准规定的各类
消防设施的功能性要求进行的检查、测试。
1．检测频次
　　消防设施每年至少检测一次。遇重大节日或者重大活动，根据活动要求安排消防设施检测。
　　设有自动消防设施的宾馆饭店、商场市场、公共娱乐场所等人员密集场所、易燃易爆单位及其他一类高层公
共建筑等消防安全重点单位，自消防设施投入运行后的每年年底，将年度检测记录报当地公安机关消防机构备案。
2．检测对象
　　检测对象包括全部消防设施系统设备、组件等。消防设施检测按照竣工验收技术检测方法和要求组织实施，
并符合《建筑消防设施检测技术规程》（GA 503--2004）的要求。检测过程中，如实填写《建筑消防设施检测记
录表》的相关内容。
（四）维修
（五）保养
（六）档案建立与管理
　　消防设施档案是建筑消防设施施工质量、维护管理的历史记录，具有延续性和可追溯性，是消防设施施工调
试、操作使用、维护管理等状况的真实记录。
1．档案内容
　　建筑消防设施档案至少包含下列内容：
　　（1）消防设施基本情况。主要包括消防设施的验收意见和产品、系统使用说明书、系统调试记录、消防设施
平面布置图、系统图等原始技术资料。
　　（2）消防设施动态管理情况。主要包括消防设施的值班记录、巡查记录、检测记录、故障维修记录以及维护
保养计划表、维护保养记录、消防控制室值班人员基本情况档案及培训记录等。
2．保存期限
5

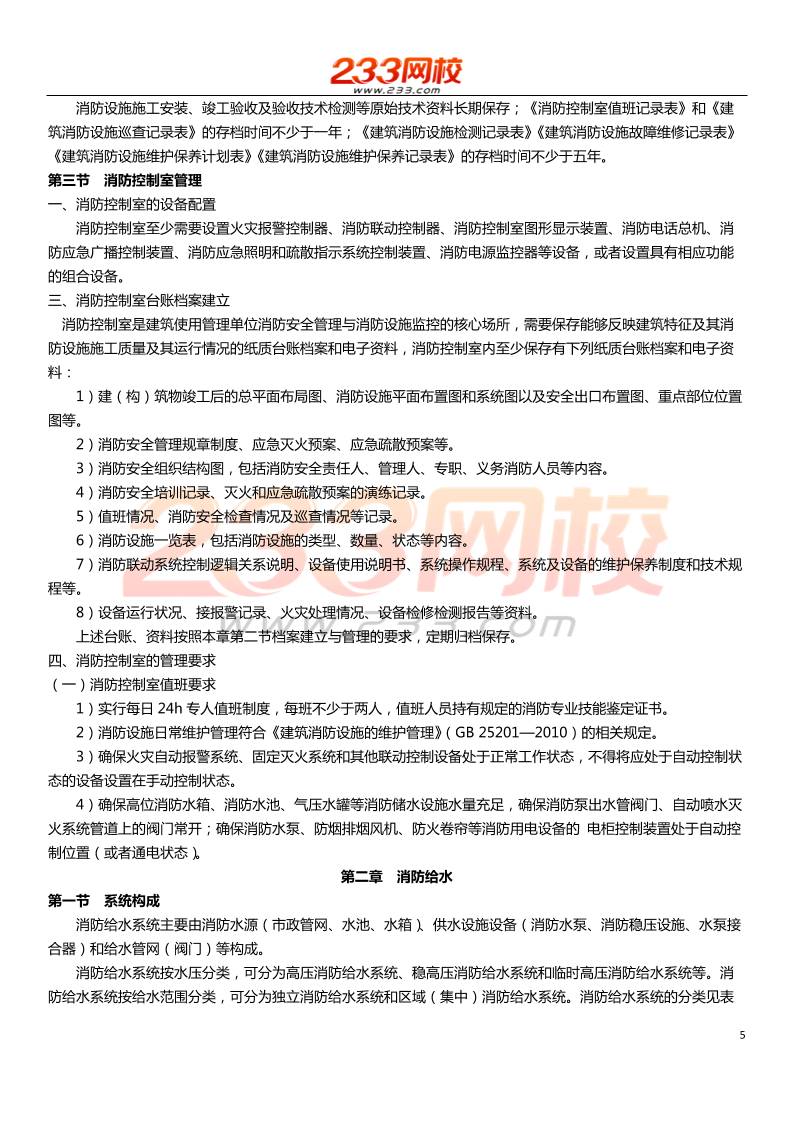

　　消防设施施工安装、竣工验收及验收技术检测等原始技术资料长期保存；《消防控制室值班记录表》和《建
筑消防设施巡查记录表》的存档时间不少于一年；《建筑消防设施检测记录表》《建筑消防设施故障维修记录表》
《建筑消防设施维护保养计划表》《建筑消防设施维护保养记录表》的存档时间不少于五年。
第三节  消防控制室管理
一、消防控制室的设备配置
　　消防控制室至少需要设置火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防电话总机、消
防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备，或者设置具有相应功能
的组合设备。
三、消防控制室台账档案建立
　消防控制室是建筑使用管理单位消防安全管理与消防设施监控的核心场所，需要保存能够反映建筑特征及其消
防设施施工质量及其运行情况的纸质台账档案和电子资料，消防控制室内至少保存有下列纸质台账档案和电子资
料：
　　1）建（构）筑物竣工后的总平面布局图、消防设施平面布置图和系统图以及安全出口布置图、重点部位位置
图等。
　　2）消防安全管理规章制度、应急灭火预案、应急疏散预案等。
　　3）消防安全组织结构图，包括消防安全责任人、管理人、专职、义务消防人员等内容。
　　4）消防安全培训记录、灭火和应急疏散预案的演练记录。
　　5）值班情况、消防安全检查情况及巡查情况等记录。
　　6）消防设施一览表，包括消防设施的类型、数量、状态等内容。
　　7）消防联动系统控制逻辑关系说明、设备使用说明书、系统操作规程、系统及设备的维护保养制度和技术规
程等。
　　8）设备运行状况、接报警记录、火灾处理情况、设备检修检测报告等资料。
　　上述台账、资料按照本章第二节档案建立与管理的要求，定期归档保存。
四、消防控制室的管理要求
（一）消防控制室值班要求
　　1）实行每日 24h 专人值班制度，每班不少于两人，值班人员持有规定的消防专业技能鉴定证书。
　　2）消防设施日常维护管理符合《建筑消防设施的维护管理》（GB 25201—2010）的相关规定。
　　3）确保火灾自动报警系统、固定灭火系统和其他联动控制设备处于正常工作状态，不得将应处于自动控制状
态的设备设置在手动控制状态。
　　4）确保高位消防水箱、消防水池、气压水罐等消防储水设施水量充足，确保消防泵出水管阀门、自动喷水灭
火系统管道上的阀门常开；确保消防水泵、防烟排烟风机、防火卷帘等消防用电设备的 电柜控制装置处于自动控
制位置（或者通电状态）。
第二章  消防给水
第一节  系统构成
　　消防给水系统主要由消防水源（市政管网、水池、水箱）、供水设施设备（消防水泵、消防稳压设施、水泵接
合器）和给水管网（阀门）等构成。
　　消防给水系统按水压分类，可分为高压消防给水系统、稳高压消防给水系统和临时高压消防给水系统等。消
防给水系统按给水范围分类，可分为独立消防给水系统和区域（集中）消防给水系统。消防给水系统的分类见表
6
3-2-1。
分类方式 系统名称 特  点
高压消防给水
系统
在消防给水系统管网中，最不利处消防用水点的水压和流量平时能满足灭火时
的需要，系统中不设消防泵和消防转输泵的消防给水系统
临时高压消防
给水系统
在消防给水系统管网中，平时最不利处消防用水点的水压和流量不能满足灭火
时的需要。在灭火时启动消防泵，使管网中最不利处消防用水点的水压和流量
达到灭火的要求
低压消防给水
系统
在消防给水系统管网中，平时最不利处消防用水点的水压和流量不能满足灭火
时的需要。在灭火时靠消防车的消防泵来加压，以满足最不利处消防用水点的
水压和流量达到灭火的要求
按水压分
稳高压消防给
水系统
在消防给水系统管网中，平时由稳压设施保证系统中最不利处消防用水点的水
压以满足灭火时的需要，系统中设有消防泵的消防给水系统。
在灭火时，由压力联动装置启动消防泵，使管网中最不利点的水压和流量达到
灭火的要求
独立消防给水
系统
在一栋建筑内消防给水系统自成体系、独立工作的系统按范围分
区域（集中）
消防给水系统
两栋及两栋以上的建筑共用消防给水系统
专用消防给水
系统
消防给水管网与生活、生产给水系统互不关联，各成独立系统的消防给水系统按用途分
生活、消防共
用给水系统
生活给水管网与消防给水管网共用
第二节  系统组件（设备）安装前检查
一、消防水源的检查
　　具体可用作消防水源的有：市政给水、消防水池（消防水箱）、天然水源和其他几类水源。消防水源的选择要
因地制宜，考查系统安装所在地具备及适合什么样的水源条件，选择符合要求的水源，条件如下：
（一）市政给水管网可用作两路消防供水的条件
　　1）市政给水管网可以连续供水。
    　2）市政给水管网布置成环状管网。
    　3）市政给水厂至少有两条输水干管向市政给水管网输水。
    　4）应至少有两条不同的市政给水干管上不少于两条引入管向消防给水系统供水。
　　若达不到以上的两路消防供水条件时，则应视为一路消防供水。
二、消防供水设施（设备）检查
（一）消防水泵
1.消防水泵的外观质量要求
1）所有铸件外表面不应有明显的结疤、气泡、砂眼等缺陷；
2）泵体以及各种外露的罩壳、箱体均应喷涂大红漆。涂层质量应符合相关规定；
3）消防水泵的形状尺寸和安装尺寸与提供的安装图纸应相符；
7
4）查看铭牌上标注的泵的型号、名称、特性应与设计说明一致。
2.消防水泵的材料要求
1）水泵外壳宜为球墨铸铁；水泵叶轮宜为青铜或不锈钢；
2）查看泵体、泵轴、叶轮等的材质合格证应符合要求。
3.消防水泵的结构要求
1）泵的结构形式应保证易于现场维修和更换零件。紧固件及自锁装置不应因振动等原因而产生松动；
2）消防泵体上应铸出表示旋转方向的箭头；
3）泵应设置放水旋塞，放水旋塞应处于泵的最低位置以便排尽泵内余水。
4.消防水泵的机械性能要求
1）消防水泵的型号与设计型号一致，泵的流量、扬程、功率符合设计要求和国家现行有关标准的规定；
2）轴封处密封良好，无线状泄漏现象。
5.消防水泵控制柜的要求
1）消防水泵控制柜的控制功能满足设计要求；
3）控制柜体端正，表面应平整，涂层颜色均匀一致，无眩光，并符合现行国家标准的有关规定，且控制柜外表面
没有明显的磕碰伤痕和变形掉漆；
3） 控制柜面板设有电源电压、电流、水泵启、停状况及故障的声光报警等显示；
4）控制柜导线的规格和颜色符合现行国家标准的有关规定；
5）面板上的按钮、开关、指示灯应易于操作和观察且有功能标示，并符合现行国家标准的有关规定；
6）控制柜内的电器元件及材料应符合现行国家产品标准的有关规定，并安装合理，其工作位置符合产品使用说明
书的规定；
7）查看有没有可靠的双电源或双回路电源条件。
二、消防供水设施（设备）检查
（二）消防增（稳）压设施
　　消防增（稳）压设施由消防稳压泵和消防稳压罐组成。
1．消防稳压罐
　　消防稳压罐的技术要求如下：
　　5）气压罐有效容积、气压、水位及工作压力符合设计要求；气压水罐应有水位指示器；气压水罐上的安全阀、
压力表、泄水管、压力控制仪表等应符合产品使用说明书的要求。
　　6）气压罐的出水口公称直径按流量计算确定。应急消防气压给水设备其公称直径不宜小于 100mm，出水口
处应设有防止消防用水倒流进罐的措施。
三、给水管网的检查
（三）通用阀门的检查
　　阀门是控制消防系统管道内水的流动方向、流量及压力的，是具有可动机构的机械，是消防给水系统中不可
缺少的部件。按照阀门在系统中的用途，可将阀门分为截断阀、止回阀、安全阀、减压阀等。阀门的选用，应当
根据阀门的用途、介质的性质、最大工作压力、最高工作温度，以及介质的流量或管道的公称通径来选择。
　　1）所选用阀门的型号、规格、压力、流量符合设计要求。
　　2）所选用阀门及其附件配备齐全，没有加工缺陷和机械性损伤。
　　3）对减压阀、泄压阀等重要阀门在现场要逐个进行强度试验和严密性试验，并符合《工业金属管道工程施工
8
规范》（GB 50235—2010）的有关规定。
第三节  系统安装调试与检测验收
一、消防水源
（一）消防水池、消防水箱的施工、安装
2）消防水池、消防水箱应设置在便于维护、通风良好、不结冰、不受污染的场所。在寒冷的场所，消防水箱应采
取保温措施或在水箱问设置采暖（室内温度不应低于 5℃）。《消防给水及消火栓系统技术规范 5.2.5》-以下简称
水规
3）在施工安装时，消防水池及消防水箱的外壁与建筑本体结构墙面或其他池壁之间的净距，要满足施工、装配和
检修的需要。无管道的侧面，净距不宜小于 0.7m；有管道的侧面，净距不宜小于 1.0m，且管道外壁与建筑本体
墙面之间的通道宽度不宜小于 0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于 0.8m。
　　③搪瓷钢板水箱（如图 3-2-2），水质不受污染，能防止钢板锈蚀，安装方便迅速，不受土建进度的限制，结
构合理，坚固美观，不变形不漏水，适用性广。
图 3-2-2  搪瓷钢板水箱
　　④玻璃钢水箱（图 3-2-3），不受建筑空间限制，适应性强，重量轻，无锈蚀，不渗漏，外形美观，使用寿命
短，保温性能好，安全可靠，安装方便，清洗维修简单。
图 3-2-3   玻璃钢水箱
　　⑤不锈钢水箱（图 3-2-4），坚固，不污染水质，耐腐蚀、不漏水，清洗方便，重量轻，不滋生藻类，容易保
温，美观，施工方便，但价格高。
9
图 3-2-4   不锈钢水箱
　　5）钢筋混凝土消防水池或消防水箱的进水管、出水管要加设防水套管，钢板等制作的消防水池和消防水箱的
进出水等管道宜采用法兰连接，对有振动的管道应加设柔性接头。组合式消防水池或消防水箱的进水管、出水管
接头宜采用法兰连接，采用其他连接方式时应做防锈处理。
　　6）消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连，应采用间接排水方式。
　　7）消防水池和消防水箱出水管或水泵吸水管要满足最低有效水位出水不掺气的技术要求。
（二）消防水池、消防水箱的检测验收
　　2）敞口水箱装满水静置 24h 后观察，若不渗不漏，则敞口水箱的满水试验合格；而封闭水箱在试验压力下
保持 10min，压力不降、不渗不漏则封闭水箱的水压试验合格。
二、消防供水设施、设备
 （一）消防水泵
1．消防水泵的安装调试
　　（1）安装前要对水泵进行手动盘车，检查其灵活性。除小型管道泵可以将水泵直接安装在管道上而不做基础
外，大多数水泵的安装需要设置混凝土基础。水泵安装前应对土建施工的基础进行复查验收，水泵基础应符合相
应水泵产品样本中水泵安装基础图的要求。设备基础的位置、尺寸、高度及地脚螺栓孔位置和尺寸，应符合设计
规定。设备基础表面要平整光滑，并清除地脚螺栓预留孔内的杂物。
　　（2）水泵的减振措施。当有减振要求时，水泵应配有减振设施，将水泵安装在减振台座上。减振台座是在水
泵的底座下增设槽钢框架或混凝土板，框架或混凝土板通过地脚螺栓与基础紧固，减振台座下使用减振装置。
  图 3-2-5  橡胶隔振垫
图 3-2-6  弹簧减振器
　　（3）水泵的安装操作。
　　4）水泵机组基础的平面尺寸，有关资料如未明确，无隔振安装应比水泵机组底座四周各宽 100～150mm，
有隔振安装应比水泵隔振台座四周各宽 150mm。
　　5）水泵机组基础的顶面标高，无隔振安装时应高出泵房地面不小于 0.10m，有隔振安装时可高出泵房地面不
10
小于 0.05m。泵房内管道管外底距地面的距离：当管径 DN≤150mm 时，不应小于 0.20m；当管径
DN≥200mm 时，不应小于 0.25m。
　　6）水泵吸水管水平段偏心大小头应采用管顶平接，避免产生气囊和漏气现象。
3．消防水泵的检测验收要求
　　1）消防水泵运转应平稳，应无不良噪声的振动。
　　2）对照图样，检查工作泵、备用泵、吸水管、出水管及出水管上泄压阀、水锤消除设施、止回阀、信号阀等
的规格、型号、数量，应符合设计要求，吸水管、出水管上的控制阀应锁定在常开位置，并有明显标记。
　　3）消防水泵应采用自灌式引水或其他可靠的引水措施，并保证全部有效储水被有效利用。
　　4）分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、低压压力开关、
高位消防水箱流量开关等信号的功能，均符合设计要求。
　　5）打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、
备电源应能正常切换；消防水泵就地和远程启／停功能应正常，并向消防控制室反馈状态信号。
　6）在阀门出口用压力表检查消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口设计额定压力的 1.4 倍。
　7）采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求。
　8）消防水泵启动控制按钮应置于自动启动挡。
9）消防水泵控制柜的验收要求：
①控制柜的规格、型号、数量应符合设计要求。
②控制柜的电气图样塑封后牢固粘贴于柜门内侧。
③控制柜的动作符合设计要求和有关规定。
④控制柜的质量符合产品标准。
⑤主、备用电源自动切换装置的设置符合设计要求。
（二）消防增（稳）压设施
1．气压水罐安装要求
　　1）气压水罐有效容积、气压、水位及设计压力符合设计要求。
　　2）气压水罐安装位置和间距、进水管及出水管方向符合设计要求。
　　3）气压水罐宜有有效水容积指示器。
　　4）气压水罐安装时其四周要设检修通道，其宽度不宜小于 0.7m，消防气压给水设备顶部至楼板或梁底的距
离不宜小于 0.6m；消防稳压罐的布置应合理、紧凑。
　　5）当气压水罐设置在非采暖房间时，应采取有效措施防止结冰。
（三）消防增（稳）压设施的检测验收
1．气压水罐验收要求
1）气压水罐的有效容积、调节容积符合设计要求。
2）气压水罐气侧压力符合设计要求。
2．稳压泵验收要求
　　1）稳压泵的型号性能等符合设计要求。
　　2）稳压泵的控制符合设计要求，并有防止稳压泵频繁启动的技术措施。
　　3）稳压泵在 1h 内的启停次数符合设计要求，不大于 15 次／h。
　　4）稳压泵供电应正常，自动手动启停应正常；关掉主电源，主、备电源能正常切换。
11
　　5）稳压泵吸水管应设置明杆闸阀，稳压泵出水管应设置消声止回阀和明杆闸阀。
三、给水管网
1．管道连接方式
　　目前消防管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等。
　　（1）螺纹连接。螺纹连接用于低压流体输送用焊接钢管及外径可以攻螺纹的无缝钢管的连接

　　（2）焊接连接。焊接连接是管道工程中最重要且应用最广泛的连接方式。其主要优点是：接口牢固耐久，不
易渗漏，接头强度和严密性高，使用后不需要经常管理。
　　（3）法兰连接。法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密接合起来
的一种可拆卸的接头。按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰等。

　　（4）承插连接。消防上多用到铸铁管的承插连接 ，铸铁管的承插连接方式分为机械式接口和非机械式接口。
机械式接口利用压兰与管端上法兰连接，将橡胶密封圈压紧在铸铁承插口间隙内，使橡胶圈压缩而与管壁紧贴形
成密封。非机械式接口根据填料的不同，分为石棉水泥接口、自应力水泥接口、青铅接口和橡胶圈接口。
　　（5）沟槽连接。沟槽式管接口是在管材、管件等管道接头部位加工成环形沟槽，用卡箍件、橡胶密封圈和紧
固件等组成的套筒式快速接头。安装时，在相邻管端套上异形橡胶密封圈后，用拼合式卡箍件连接。卡箍件的内
缘就位在沟槽内并用紧固件紧固后，保证了管道的密封性能。这种连接方式具有不破坏钢管镀锌层、施工快捷、
密封性好、便于拆卸等优点。
1）目前消防给水管道工程中较常用：
①卡箍连接，图 3-2-10。
12
图 3-2-10  卡箍连接
②同径三通的连接，图 3-2-11。
图 3-2-11  同径三通连接
③同径四通的连接，图 3-2-12。

图 3-2-12  同径四通连接
④弯头的连接，图 3-2-13。
13
图 3-2-13   弯头的连接方式
⑤同心异径的连接，图 3-2-14。
图 3-2-14   同心异径连接
⑥机械三通的连接，图 3-2-15。
图 3-2-15    机械三通连接
⑦机械四通的连接，图 3-2-16。
14
图 3-2-16  机械四通连接
⑥配水干管（立管）与配水管（水平管）连接，应采用沟槽式管件，不应采用机械三通。图 3.2-17 所示为配水干
管与配水管的典型错误安装。
图 3-2-17  典型错误安装，配水干管上采用机械三通连接
⑦埋地的沟槽式管件的螺栓、螺母应做防腐处理。水泵房内的埋地管道连接应采用挠性接头。
2．管道的安装
　　管道的安装位置符合设计要求，并应符合下列规定：
　　2）当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合表 3-2-4 的规定。
　　表 3-2-4 管道的中心线与梁、柱、楼板等的最小距离
管道公称直径／mm 25 32 40 50 70 80 100 125 150 200
距离／mm 40 40 50 60 70 80 100 125 150 200
　3）消防给水管穿过地下室外墙、构筑物墙壁及屋面等有防水要求处时，要设防水套管。
　4）消防给水管穿过建筑物承重墙或基础时，应预留洞口， 洞口高度应保证管顶上部净空不小于建筑物的沉降
量，不宜小于 0.1m，并应填充不透水的弹性材料（如图 3-2-3-21）；
图 3-2-3-21  消防给水管穿墙时填充不透水的弹性材料
　　5）消防给水管穿过墙体或楼板时要加设套管，套管长度不小于墙体厚度，或高出楼面或地面 50mm；套管
与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；图 3-2-18 即典型错误安装。
15
图 3-2-18 典型错误安装，左图管道穿墙、穿楼板不设套管；右图预埋套偏差太大，套管不匹配
　　6）消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施（如图 3-2-19）。
图 3-2-19  管道穿过结构缝的安装方式
　　7）消防给水管可能发生冰冻时，要采取防冻技术措施；
　　8）通过及敷设在有腐蚀性气体的房间内时，管外壁要刷防腐漆或缠绕防腐材料。
　　9）架空管道外刷红色油漆或涂红色环圈标志，并注明管道名称和水流方向标识（如图 3-2-20）。红色环圈标
志，宽度不应小于 20mm，间隔不宜大于 4m，在一个独立的单元内环圈不宜少于 2 处。
图 3-2-20  管道上注明管道名称和水流方向标识
3．管网支吊架的安装
　　1）架空管道支架、吊架、防晃（固定）支架的安装应固定牢固，其型式、材质及施工符合设计要求。
　　2）设计的吊架在管道的每一支撑点处应能承受五倍于充满水的管重，且管道系统支撑点应支撑整个消防给水
系统。
16
　　3）管道支架的支撑点宜设在建筑物的结构上，其结构在管道悬吊点应能承受充满水管道质量另加至少 114kg
的阀门、法兰和接头等附加荷载。
　　6）下列部位应设置固定支架或防晃支架：
　　①配水管宜在中点设一个防晃支架，当管径小于 DN50mm 时可不设。
　　②配水干管及配水管，配水支管的长度超过 15m，每 15m 长度内应至少设一个防晃支架，当管径不大于
DN40mm 时可不设。
　　③管径大于 DN50mm 的管道拐弯、三通及四通位置处应设一个防晃支架。
　　④防晃支架的强度，应满足管道、配件及管内水的自重再加 50％的水平方向推力时不损坏或不产生永久变形。
当管道穿梁安装时，管道再用紧固件固定于混凝土结构上，可作为一个防晃支架处理。
　　7）架空管道每段管道设置的防晃支架不少于一个；当管道改变方向时，应增设防晃支架；立管在其始端和终
端设防晃支架或采用管卡固定。
4．管网的试压和冲洗
　　消防给水管网施工完成后，要进行试压和冲洗，要求如下：
　　1）管网安装完毕后，要对其进行强度试验、冲洗和严密性试验。
　　2）强度试验和严密性试验宜用水进行。
　　3）系统试压完成后，要及时拆除所有临时盲板及试验用的管道，并与记录核对无误。
　　4）管网冲洗在试压合格后分段进行。冲洗顺序先室外，后室内；先地下，后地上；室内部分的冲洗应按配水
干管、配水管、配水支管的顺序进行。
5）系统试压前应具备下列条件：
　　①埋地管道的位置及管道基础、管道支墩（图 3-2-23） 等经复查应符合设计要求。
图 3-2-23  常见的管道支墩
　　②试压用的压力表不少于两只；精度不低于 1.5 级，量程为试验压力值的 1.5～2 倍。
　　③对不能参与试压的设备、仪表、阀门及附件要加以隔离或拆除；加设的临时盲板具有凸出于法兰的边耳，
且应做明显标志，并记录临时盲板的数量。
　　6）系统试压过程中，当出现泄漏时，要停止试压，并放空管网中的试验介质，消除缺陷后，重新再试。
　　7）管网冲洗宜用水进行。冲洗前，应对系统的仪表采取保护措施。
　　8）冲洗前，对管道防晃支架、支吊架（图 3-2-24）等进行检查，必要时应采取加固措施。
17
图 3-2-24  常见的管道支吊架
　　9）对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。
　　10）冲洗管道直径大于 DN100 时，应对其死角和底部进行敲打，但不得损伤管道。
　　11）水压试验和水冲洗宜采用生活用水进行，不得使用海水或含有腐蚀性化学物质的水。
　　12）当系统设计工作压力等于或小于 1.0MPa 时，水压强度试验压力应为设计工作压力的 1.5 倍，并不应低
于 1.4MPa；当系统设计工作压力大于 1.0MPa 时，水压强度试验压力为该工作压力加 0.4MPa （钢管）。
　　13）水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并缓慢升压，
达到试验压力后，稳压 30min 后，管网无泄漏、无变形，且压力降不大于 0.05MPa。
　　14）水压严密性试验在水压强度试验和管网冲洗合格后进行。试验压力为设计工作压力，稳压 24h，应无泄
漏。
　　15）水压试验时环境温度不宜低于 5℃，当低于 5℃时，水压试验应采取防冻措施。
　　16）消防给水系统的水源干管、进户管和室内埋地管道在回填前单独或与系统一起进行水压强度试验和水压
严密性试验。
    　17）气压严密性试验的介质宜采用空气或氮气，试验压力应为 0.28MPa，且稳压 24h，压力降不大于
0.01MPa。
    18）管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管
网冲洗时，其排水管位置低于配水支管。
　　19）管网冲洗的水流方向要与灭火时管网的水流方向一致。
  　20）管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结
束。
    21）管网冲洗宜设临时专用排水管道，其排放应畅通和安全。排水管道的截面面积不小于被冲洗管道截面面
积的 60％。
　　22）管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，再对地下管道进行冲洗。
　　23）管网冲洗结束后，将管网内的水排除干净。
　　24）干式消火栓系统管网冲洗结束，管网内水排除干净后，必要时可采用压缩空气吹干。
第四节  系统维护管理
一、消防水源的维护管理
消防水源的维护管理应符合下列规定：
　　1）每季度监测市政给水管网的压力和供水能力。
　　2）每年对天然河、湖等地表水消防水源的常水　位、枯水位、洪水位，以及枯水位流量或蓄水量等进行一次
检测。
　　3）每年对水井等地下水消防水源的常水位、最低水位、最高水位和出水量等进行一次测定。
18
　　4）每月对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测；消防水池（箱）
玻璃水位计两端的角阀在不进行水位观察时应关闭。
　　5）在冬季每天要对消防储水设施进行室内温度和水温检测，当结冰或室内温度低于 5℃时，要采取确保不结
冰和室温不低于 5℃的措施。
　　6）每年应检查消防水池、消防水箱等蓄水设施的结构材料是否完好，发现问题时及时处理。
　　7）永久性地表水天然水源消防取水口有防止水生生物繁殖的管理技术措施。
二、供水设施设备的维护管理
（一）供水设施的维护管理规定
　　1）每月应手动启动消防水泵运转一次，并检查供电电源的情况。
　　2）每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次，且自动记录自动巡检情况，每月应检测
记录。
　　3）每日对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。
　　4）每日对柴油机消防水泵的启动电池的电量进行检测，每周检查储油箱的储油量，每月应手动启动柴油机消
防水泵运行一次。
　　5）每季度应对消防水泵的出流量和压力进行一次试验。
　　6）每月对气压水罐的压力和有效容积等进行一次检测。　
三、给水管网的维护管理
　　1）系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态，每月应对铅封、锁链进行一次检查，
当有破坏或损坏时应及时修理更换。
　　2）每月对电动阀和电磁阀的供电和启闭性能进行检测。
　　3）每季度对室外阀门井中进水管上的控制阀门进行一次检查，并应核实其处于全开启状态。
　　4）每天对水源控制阀进行外观检查，并应保证系统处于无故障状态。
　　5）每季度对系统所有的末端试水阀和报警阀的放水试验阀进行一次放水试验，并应检查系统启动、报警功能
以及出水情况是否正常。
　　6）在市政供水阀门处于完全开启状态时，每月对倒流防止器的压差进行检测，且应符合《减压型倒流防止器》
（GB／T 25178—2010）和《双止回阀倒流防止器》（CJ／T 160--2010）等的有关规定。
