概要信息：

宫老师
2017年度消防工程师—1-11 实务综合第二篇
唯一QQ:3277439237（声音防伪）
好友上限2000人，已满。如有删除，敬请原谅！请关注群和本人QQ空间消息。
2000人群： 433148726

报班的好处：
1.可以听直播（类似足球比赛，效果好）
2.群里学习氛围好（都是交费，真正想学习的）
3.讲题群推出 下午3:30老师带大家做题（怎么考试及格的秘籍）
4.有问题，可以随时咨询老师（8个月250天），盗播只能自己想。
5.考过的学员，有专门的群，老师及学员资源，帮助大家执业拿钱！

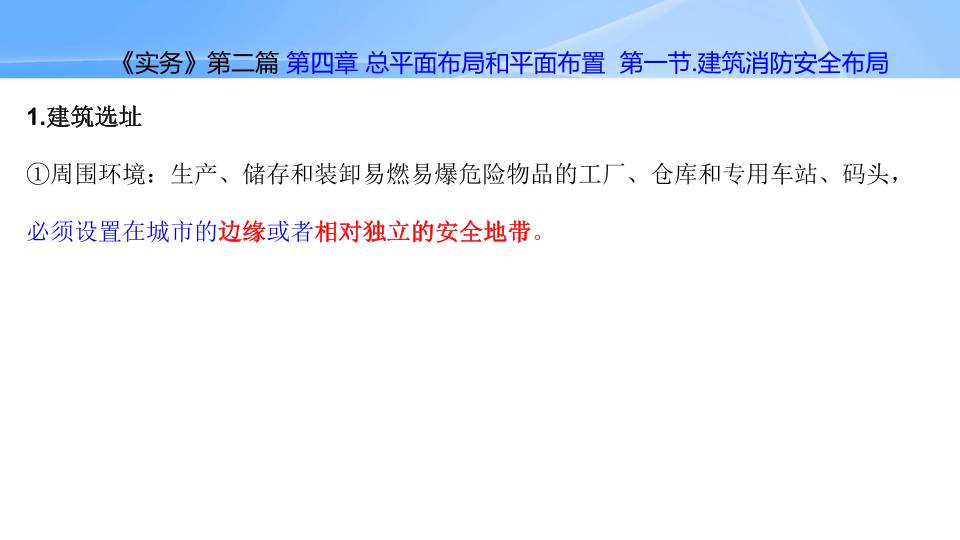

           《实务》第二篇 第四章 总平面布局和平面布置  第一节.建筑消防安全布局
1.建筑选址
①周围环境：生产、储存和装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，
必须设置在城市的边缘或者相对独立的安全地带。

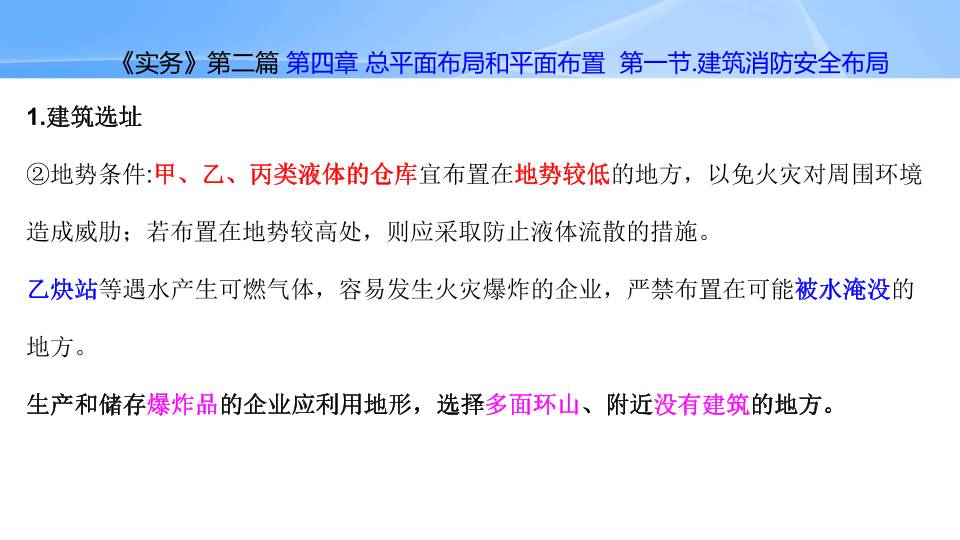

           《实务》第二篇 第四章 总平面布局和平面布置  第一节.建筑消防安全布局
1.建筑选址
②地势条件:甲、乙、丙类液体的仓库宜布置在地势较低的地方，以免火灾对周围环境
造成威肋；若布置在地势较高处，则应采取防止液体流散的措施。
乙炔站等遇水产生可燃气体，容易发生火灾爆炸的企业，严禁布置在可能被水淹没的
地方。
生产和储存爆炸品的企业应利用地形，选择多面环山、附近没有建筑的地方。
           《实务》第二篇 第四章 总平面布局和平面布置  第一节.建筑消防安全布局
1.建筑选址
③主导风向：
散发可燃气体、可燃蒸气和可燃粉尘的车间、装置等，宜布置在明火或散发火花地点
的常年主导风向的下风向或侧风向。
液化石油气储罐区宜布置在本单位或本地区全年最小频率风向的上风侧，并选择通风
良好的地点独立设置。
易燃材料的露天堆场宜设置在天然水源充足的地方，并宜布置在本单位或本地区全年
最小频率风向的上风侧。
概念延伸
什么是最小频率风向的上风侧？
首先这要涉及到一个概念：风向频率玫瑰图
风向玫瑰图（简称风玫瑰图）也叫风向频率玫瑰图，它是根据某一地
区多年平均统计的各个风向和风速的百分数值，
并按一定比例绘制，一般多用8个或16个罗盘方位表示，由于形状酷
似玫瑰花朵而得名。
风向频率玫瑰图---像玫瑰吗？
P36
风向玫瑰图又称风频图，是将风向分为8个或16个方位，在各方向线上按各
方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结
的闭合折线图形（如图1）。（风向表示：从外向中心点吹来）
在图1中该地区最大风频的风向为北风；中心圆圈内的数字代表静风的频率
。
《实务》第二篇 第四章 总平面布局和平面布置
 第一节.建筑消防安全布局
2.建筑总平面布局
①合理布置建筑
②合理划分功能区域
第二篇 建筑防火      第四章 总平面布局和平面布置
 第一节.建筑消防安全布局
2.建筑总平面布局
①合理布置建筑
②合理划分功能区域
第二篇 建筑防火      第四章 总平面布局和平面布置
 第二节.建筑防火间距
1.防火间距确定原则
①防止火灾蔓延
②保障灭火救援场地的需要
③节约土地资源
④防火间距的计算(外墙）
          《综合》第二篇 第二章 总平面布局和平面布置检查             P36
第一节.总平面布局
    建筑的总平面布局是指根据城市规划和消防安全的要求，结合周围环境、地势条件、
主导风向等因素合理划分企业功能分区，确定建筑位置，设置必要防火间距，同时满
足消防扑救的基本条件。
    平面布置是指在建筑中对一些特殊的场所和重要的设备用房进行合理的布置，以达
到减少火灾危害的目的。
    建筑使用管理单位在建筑防火检査中，根据建筑分类和耐火等级，通过对防火间距、
消防车道、消防车登高操作场地、平面布置及消防救援设施布置合理性的检査，有效
地防止和减小建筑火灾的相互影响，为消防救援提供可靠保障。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P36
第一节.总平面布局
检查要求为：
1)易燃易爆物品的工厂、仓库，甲、乙、丙类液体储罐区，液化石油气储罐区，可燃、
助燃气体储罐区，可燃材料堆场等布置在城市（区域）的边缘或相对独立的安全地带，
并位于城市（区域）全年最小频率风向的上风侧；与影剧院、会堂、体育馆、大型商
场、游乐场等人员密集的公共建筑或场所保持足够的防火安全距离。
 2)散发可燃气体、可燃蒸气和可燃粉尘的工厂和大型液化石油气储存基地布置在城市
全年最小频率风向的上风侧，并与居住区、商业区或其他人员集中地区保持足够的防
火安全距离。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P36
第一节.总平面布局
3)大中型石油化工企业、石油库、液化石油气储罐站等，沿城市、河流布置时，布置
在城市河流的下游，并采取防止液体流入河流的可靠措施。
4)汽车加油、加气站远离人员集中的场所和重要的公共建筑。一级加油站、一级加气
站、一级加油加气合建站和CNG加气母站布置在城市建成区和中心区域以外的区域。
输油、输送可燃气体干管上不得有违法修建的建筑物、构筑物或堆放物质。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第一节.总平面布局
5)地下建（包括地铁、城市隧道等）与加油站的埋地油罐及其他用途的埋地可燃液体
储罐保持足够的防火安全距离，其出口和风亭等设施与邻近建筑保持足够的防火安全
距离。
6)汽车库、修车库、停车场远离易燃、可燃液体或可燃气体的生产装置区和储存区；
汽车库与甲、乙类厂房、仓库分开建造。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第一节.总平面布局
7)装运液化石油气和其他易燃易爆化学物品的专用码头、车站布置在城市或港区的独
立安全地段。（防止危险的蔓延）
装运液化石油气和其他易燃易爆化学物品的专用码头，与其他物品码头之间的距离不
小于最大装运船舶长度的两倍，距主航道的距离不小于最大装运船舶长度的一倍。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第一节.总平面布局
 8)城市消防站的布置应结合城市交通状况和各区域的火灾危险性进行合理布局；
街区道路布置和市政消火栓的布局能满足灭火救援需要；
街区道路中心线间距离一般在160m以内；
市政消火栓沿可通行消防车的街区道路布置，间距不得大于120m。
旧城区，一二级，2500㎡，6m，高出屋面50cm的防火墙，
增加给水管道管径和市政消栓或100~200m³的消防蓄水池
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第二节.常见企业总平面的布局
     企业工程选址、总平面布局要在经城乡规划主管部门审批同意的建设工程用地红
线范围内规划。
首先要考虑周围环境，既要保证企业内厂（库）房本身的安全，又要保证相邻企事业
单位和居住区的安全；
其次还要考虑厂（库）址的地形条件和当地的主导风向，并处理好与消防车道和水源
的关系。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第二节.常见企业总平面的布局
（一）石油化工企业
 1．企业区域规划
根据工厂的生产流程及各组成部分的生产特点和火灾危险性，结合地形、风向等条件，
检查企业的功能分区、集中布置的建筑和装置等总平面布置。
可能散发可燃气体的工艺装置、罐组、装卸区或全厂性污水赴理场等设施，宜布置在
人员集中场所及明火或散发火花地点的全年最小频率风向的上风侧；
在山区或丘陵地区，须避免布置在窝风地带。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第二节.常见企业总平面的布局
（一）石油化工企业
 2．主要出入口
厂区主要出入口不少于两个，并必须设置在不同方位。生产区的道路宜采用双车道。
工艺装置区，液化烃储罐区，可燃液体的储罐区、装卸区及化学危险品仓库区按规定
设置环形消防车通道。
3．企业消防站
消防站的设置位置应便于消防车迅速通往工艺装置区和罐区，宜位于生产区全年最小
频率风向的下风侧，且避开工厂主要人流道路。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第二节.常见企业总平面的布局
（二）火力发电厂
 1．厂区选址
厂址应布置在厂区地势较低的边缘地带，安全防护设施可以
布置在地形较高的边缘地带。
对于布置在厂区内的点火油罐区，
检查其围栅高度不小于1.8m（？）。
当利用厂区围墙作为点火油罐区的围栅时，
实体围墙的高度不小于2.5m。
五火七禽扇
          《综合》第二篇 第二章 总平面布局和平面布置检查             P37
第二节.常见企业总平面的布局
（二）火力发电厂
2．主要出入口
厂区的出人口不少于两个，其位置应便于消防车出入。主厂房、点火油罐区及储煤场
周围设置环形消防车通道。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P38
第二节.常见企业总平面的布局
（三）钢铁冶金企业
1．厂区选址
    储存或使用甲、乙、丙类液体，可燃气体，明火或散发火花以及产生大量烟气、粉
尘、有毒有害气体的车间，必须布置在厂区边缘或主要生产车间、职工生活区全年最
小频率风向的上风侧。
2．围墙的设置
    煤气罐区四周均须设置围墙，实地测量罐体外壁与围墙的间距。当总容积不超过200
000m3时，罐体外壁与围墙的间距不宜小于15.0m;当总容积大于20 0000m3时，罐体
外壁与围墙的间距不宜小于18.0m。
          《综合》第二篇 第二章 总平面布局和平面布置检查             P38
第二节.常见企业总平面的布局
（三）钢铁冶金企业
3.储罐的间距
      净距均不得小于2.0m。
4.管道的敷设
 高炉煤气、发生炉煤气、转炉煤气和铁合金电炉煤气的管道不能埋地敷设。
氧气管道不得与燃油管道、腐蚀性介质管道以及电缆、电线同沟敷设，
动力电缆不得与可燃、助燃气体和燃油管道同沟敷设。
          《实务》第二篇 第四章 总平面布局和平面布置             P64
第二节.建筑防火间距
防火间距
（一）、厂房的防火间距
1.厂房之间及其与乙、丙、丁、戌类仓库和民用建筑等之间的防火间距不应小于表的
规定，在执行表2-4-1时应注意以下几点：
1、厂房的防火间距
高
层
厂
房
单多层
一二级      13m
    三级      15m
    四级      17m
高层          一二级      13m
单
多
层
乙
丙
丁
戊
厂
房
单多层
一二级      10m          12m        14m
    三级      12m          14m        16m
    四级      14m          16m        18m
            一二级         三级         四级
甲类
          102468357
玻璃球喷头
公称动作温度 色标
57 橙
68 红
107 绿
121 蓝
P196实务书
一二级      13m
102468357
二丙带丁戊（5）
