85.干建筑高度和类别案例
某综合楼地上 7层，建筑高度 28m。第一至三层为商场，第四至六层为办公楼，第七层为会议厅、
展览室，层高 5m。每层建筑面积为 1200平方米。请问该建筑属于（）类高层公共建筑
A.一类高层公共
B.二类高层公共
C.一类高层住宅
D.二类高层住宅
答案：B
乍一看每层大于 1000m2 商场，且大于 24米属于一类高层，其实严格扣规范和图集，24以上的楼
板大于 1000m2, 本题最高层楼板是 23米，所以 B
但是这样的题，一般设计中，容易歧义，所以就是钻牛角尖的，大家搞懂原理即可
86.自喷的综合案例
某商场地下 2层，地上 3层，建筑高度 12m,每层面积为 4000m2，设相应消防设施
地下 2层设有容积为 600m3的消防水池，所有水泵吸水口液位均为 EL-6.00m,屋顶设置高位水箱,其
最低有效液位 EL+13.2m，最高有效液位 EL+16m, 地上三层的室内地面标高为 EL+8.0m，按照规范
要求设置和安装室内消火栓和预作用自动喷水系统
消防水泵房分别设置 2台消火栓给水泵和自动喷水给水泵室内消火栓系统和自动喷水系统
在一次维保检测当中，检查 2层的动压为 0.24mpa,充水水柱为 9m
检查最不利消火栓口静压为 0.05mpa,打开试验消火栓放水，消防栓泵自动启动，栓口压力为
0.62mpa
检查自动喷水系统，打开顶层的末端的试水装置，水流指示器报警，水力警铃报警，压力开关
和水泵控制柜接线正常，消防联动控制器处于手动状态，水泵控制柜处于自动状态，但是消防水泵
未启动
根据题意回答下列问题（姜木出品，微信 jnso2010）
1. 屋顶消防水箱有效容积应该为多少
2. 最不利消火栓的静压和动压是否要求，如不符合怎么解决
3. 2 层消火栓的动压和充水水柱是否满足要求
4. 计算消防泵启动压力 P2,稳压泵启泵压力 P3,稳压泵的停泵压力 P4
5. 消防水泵未启动的原因
答案：1.商场的高位水箱的按照单多层公共来算是 18m3,按照总面积 1万-3万来算是 36m3,两者取最
大值，应该是 36m3
2.对于单多层的公共建筑，最不利消火栓的静压，不应小于 0.07mpa，题干当中的 0.05mpa,不满足要
求，应该设稳压泵，动压 0.62mpa，超过 0.5mpa,不满足要求，应该设减压设施
3. 本建筑不是高层建筑，室内净空高度也没大于 8米，所以动压不应小于 0.25mpa,充水水柱不应小
姜木微信 jnso2010
姜木教育-案例宝典（扫二维码更多好题） 姜木QQ 1191870238
扫描右侧二维码 微信 jnso2010
微信公众号：姜木教育 www.jmjykj.com咨询电话 010-64916802 姜木 QQ:1191870238

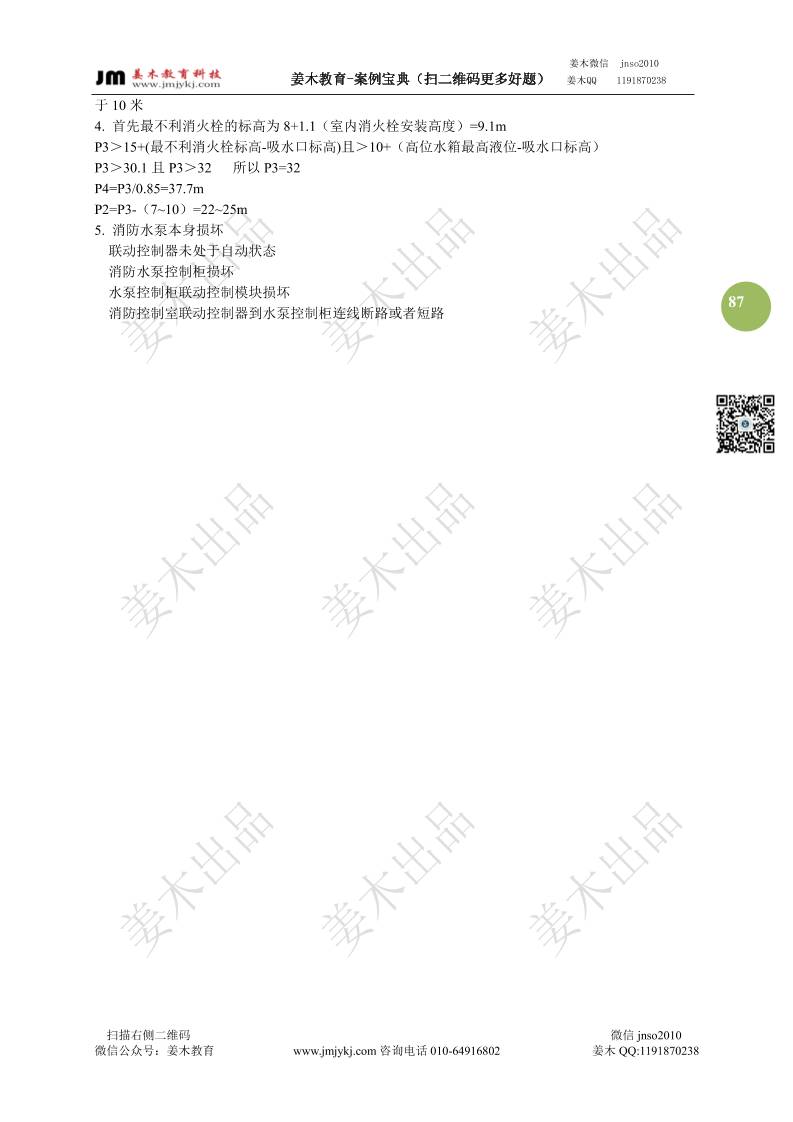

87
于 10米
4. 首先最不利消火栓的标高为 8+1.1（室内消火栓安装高度）=9.1m
P3＞15+(最不利消火栓标高-吸水口标高)且＞10+（高位水箱最高液位-吸水口标高）
P3＞30.1且 P3＞32 所以 P3=32
P4=P3/0.85=37.7m
P2=P3-（7~10）=22~25m
5. 消防水泵本身损坏
联动控制器未处于自动状态
消防水泵控制柜损坏
水泵控制柜联动控制模块损坏
消防控制室联动控制器到水泵控制柜连线断路或者短路
