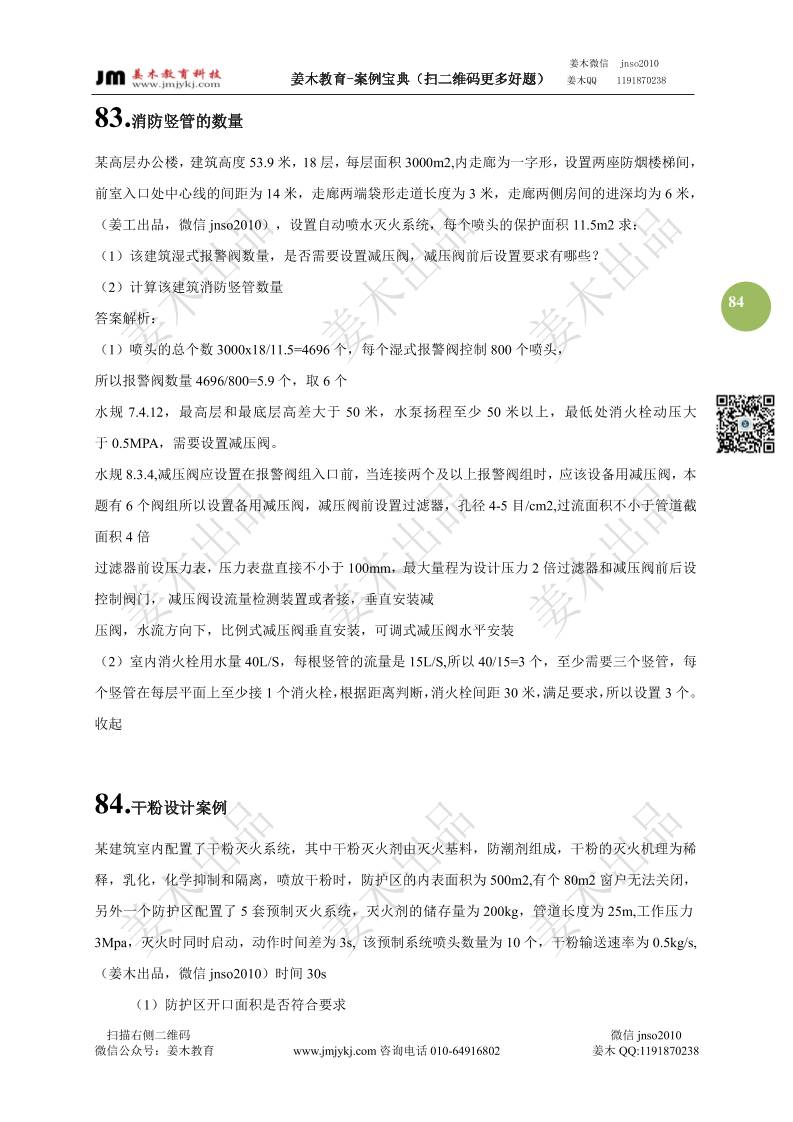

83.消防竖管的数量
某高层办公楼，建筑高度 53.9米，18层，每层面积 3000m2,内走廊为一字形，设置两座防烟楼梯间，
前室入口处中心线的间距为 14米，走廊两端袋形走道长度为 3米，走廊两侧房间的进深均为 6米，
（姜工出品，微信 jnso2010），设置自动喷水灭火系统，每个喷头的保护面积 11.5m2 求：
（1）该建筑湿式报警阀数量，是否需要设置减压阀，减压阀前后设置要求有哪些？
（2）计算该建筑消防竖管数量
答案解析：
（1）喷头的总个数 3000x18/11.5=4696个，每个湿式报警阀控制 800个喷头，
所以报警阀数量 4696/800=5.9个，取 6个
水规 7.4.12，最高层和最底层高差大于 50 米，水泵扬程至少 50 米以上，最低处消火栓动压大
于 0.5MPA，需要设置减压阀。
水规 8.3.4,减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应该设备用减压阀，本
题有 6个阀组所以设置备用减压阀，减压阀前设置过滤器，孔径 4-5目/cm2,过流面积不小于管道截
面积 4倍
过滤器前设压力表，压力表盘直接不小于 100mm，最大量程为设计压力 2倍过滤器和减压阀前后设
控制阀门，减压阀设流量检测装置或者接，垂直安装减
压阀，水流方向下，比例式减压阀垂直安装，可调式减压阀水平安装
（2）室内消火栓用水量 40L/S，每根竖管的流量是 15L/S,所以 40/15=3个，至少需要三个竖管，每
个竖管在每层平面上至少接 1个消火栓，根据距离判断，消火栓间距 30米，满足要求，所以设置 3个。
收起
84.干粉设计案例
某建筑室内配置了干粉灭火系统，其中干粉灭火剂由灭火基料，防潮剂组成，干粉的灭火机理为稀
释，乳化，化学抑制和隔离，喷放干粉时，防护区的内表面积为 500m2,有个 80m2 窗户无法关闭，
另外一个防护区配置了 5 套预制灭火系统，灭火剂的储存量为 200kg，管道长度为 25m,工作压力
3Mpa，灭火时同时启动，动作时间差为 3s, 该预制系统喷头数量为 10个，干粉输送速率为 0.5kg/s,
（姜木出品，微信 jnso2010）时间 30s
（1）防护区开口面积是否符合要求
姜木微信 jnso2010
姜木教育-案例宝典（扫二维码更多好题） 姜木QQ 1191870238
扫描右侧二维码 微信 jnso2010
微信公众号：姜木教育 www.jmjykj.com咨询电话 010-64916802 姜木 QQ:1191870238
85

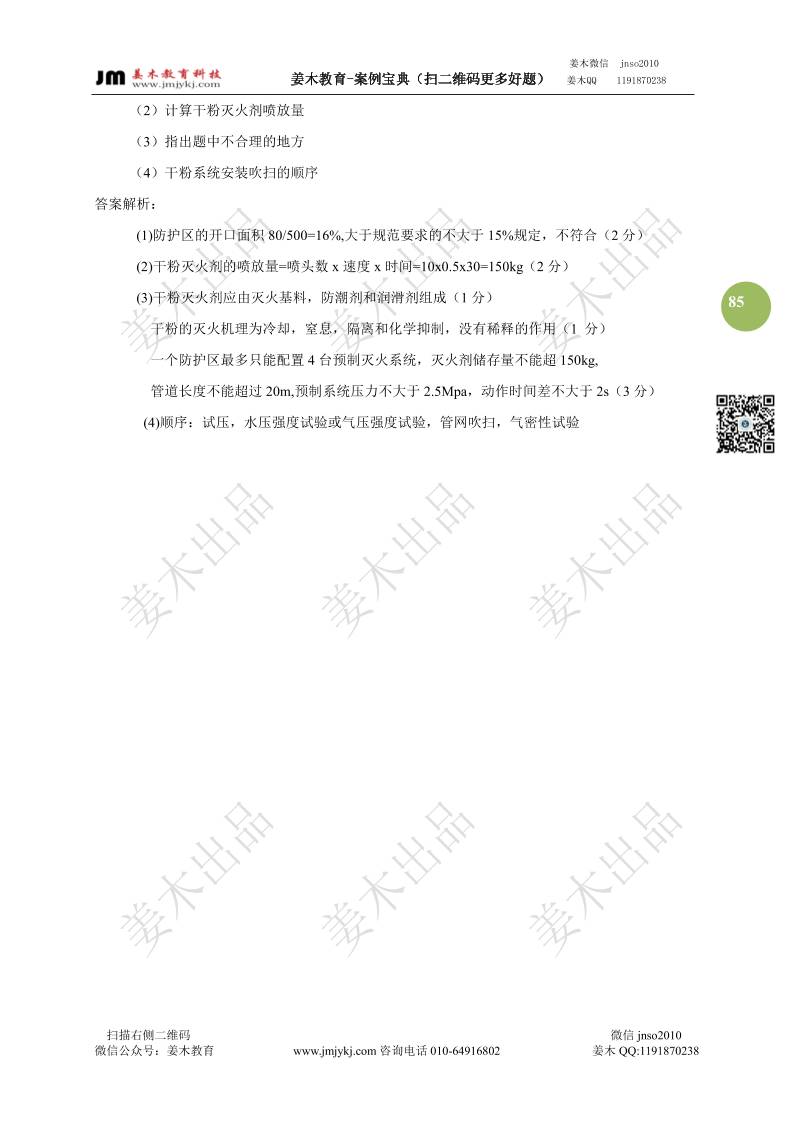

（2）计算干粉灭火剂喷放量
（3）指出题中不合理的地方
（4）干粉系统安装吹扫的顺序
答案解析：
(1)防护区的开口面积 80/500=16%,大于规范要求的不大于 15%规定，不符合（2分）
(2)干粉灭火剂的喷放量=喷头数 x速度 x时间=10x0.5x30=150kg（2分）
(3)干粉灭火剂应由灭火基料，防潮剂和润滑剂组成（1分）
干粉的灭火机理为冷却，窒息，隔离和化学抑制，没有稀释的作用（1 分）
一个防护区最多只能配置 4台预制灭火系统，灭火剂储存量不能超 150kg,
管道长度不能超过 20m,预制系统压力不大于 2.5Mpa，动作时间差不大于 2s（3分）
(4)顺序：试压，水压强度试验或气压强度试验，管网吹扫，气密性试验
