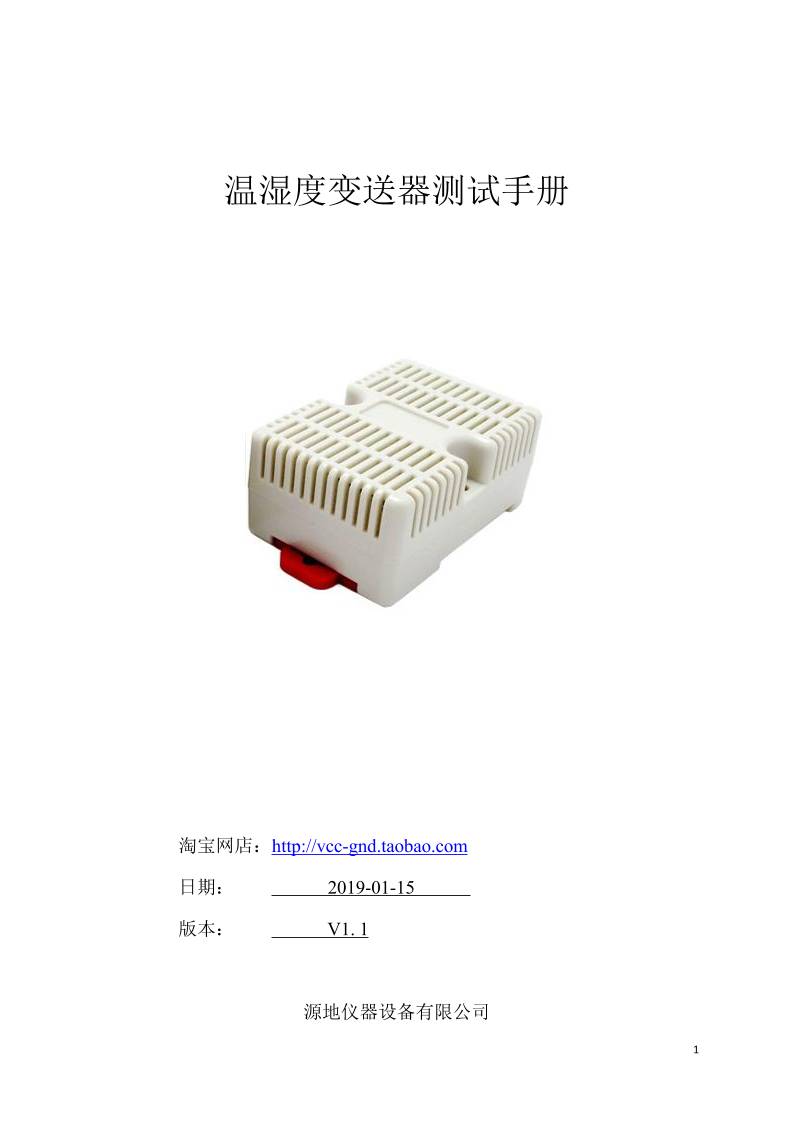

温湿度变送器测试手册
淘宝网店：http://vcc-gnd.taobao.com
日期： 2019-01-15
版本： V1. 1
源地仪器设备有限公司
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 2

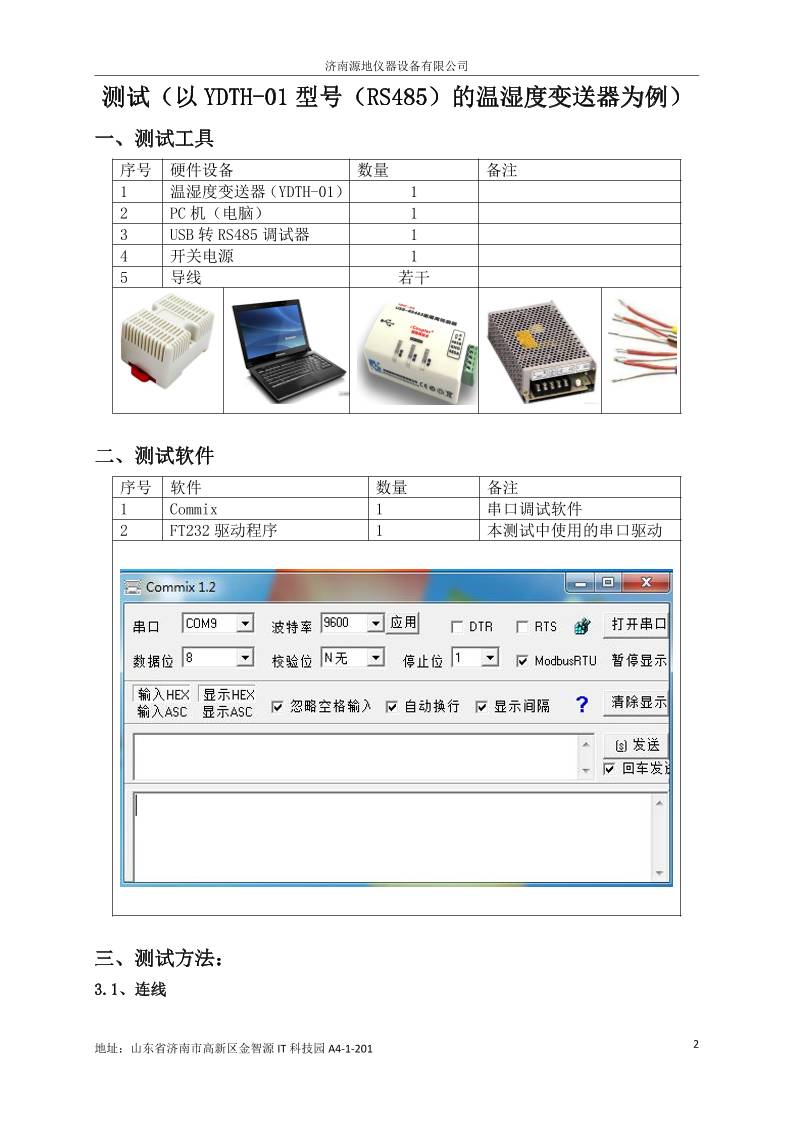

测试（以 YDTH-01 型号（RS485）的温湿度变送器为例）
一、测试工具
序号 硬件设备 数量 备注
1 温湿度变送器（YDTH-01） 1
2 PC 机（电脑） 1
3 USB 转 RS485 调试器 1
4 开关电源 1
5 导线 若干
二、测试软件
序号 软件 数量 备注
1 Commix 1 串口调试软件
2 FT232 驱动程序 1 本测试中使用的串口驱动
三、测试方法：
3.1、连线
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 3

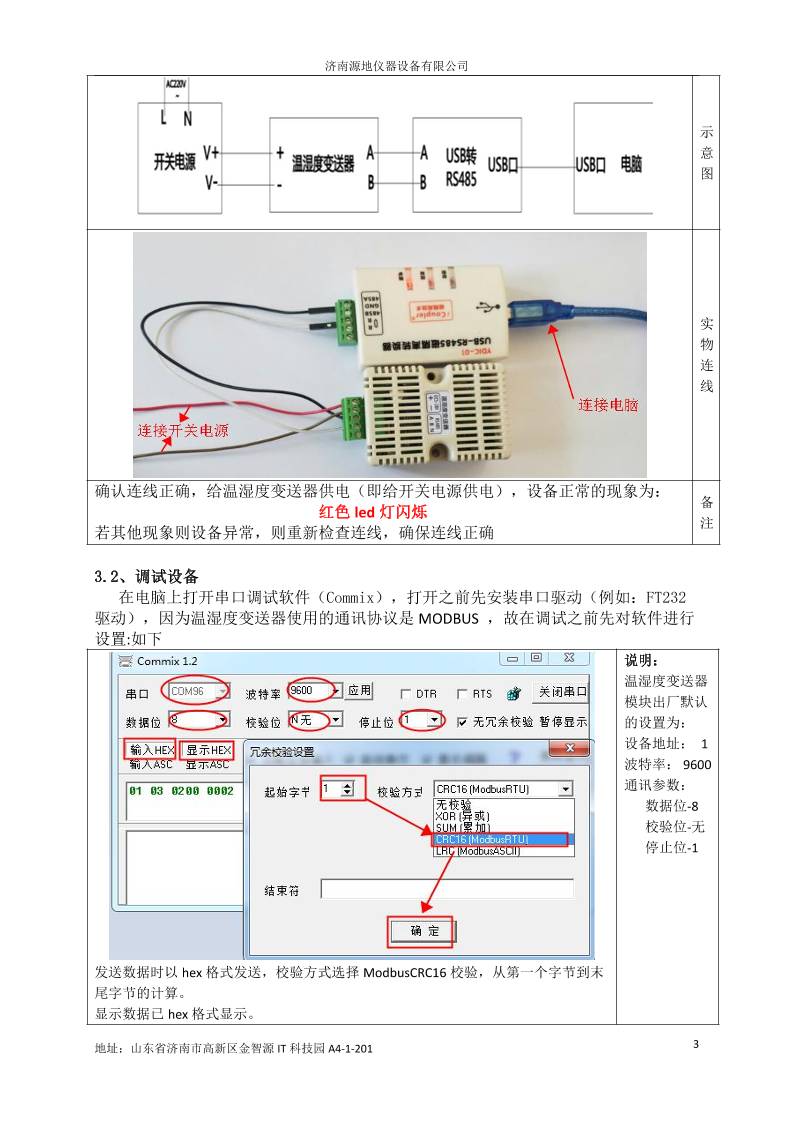

示
意
图
实
物
连
线
确认连线正确，给温湿度变送器供电（即给开关电源供电），设备正常的现象为：
红色 led 灯闪烁
若其他现象则设备异常，则重新检查连线，确保连线正确
备
注
3.2、调试设备
在电脑上打开串口调试软件（Commix），打开之前先安装串口驱动（例如：FT232
驱动），因为温湿度变送器使用的通讯协议是 MODBUS ，故在调试之前先对软件进行
设置:如下
发送数据时以 hex格式发送，校验方式选择 ModbusCRC16 校验，从第一个字节到末
尾字节的计算。
显示数据已 hex格式显示。
说明：
温湿度变送器
模块出厂默认
的设置为：
设备地址： 1
波特率： 9600
通讯参数：
数据位-8
校验位-无
停止位-1
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 4

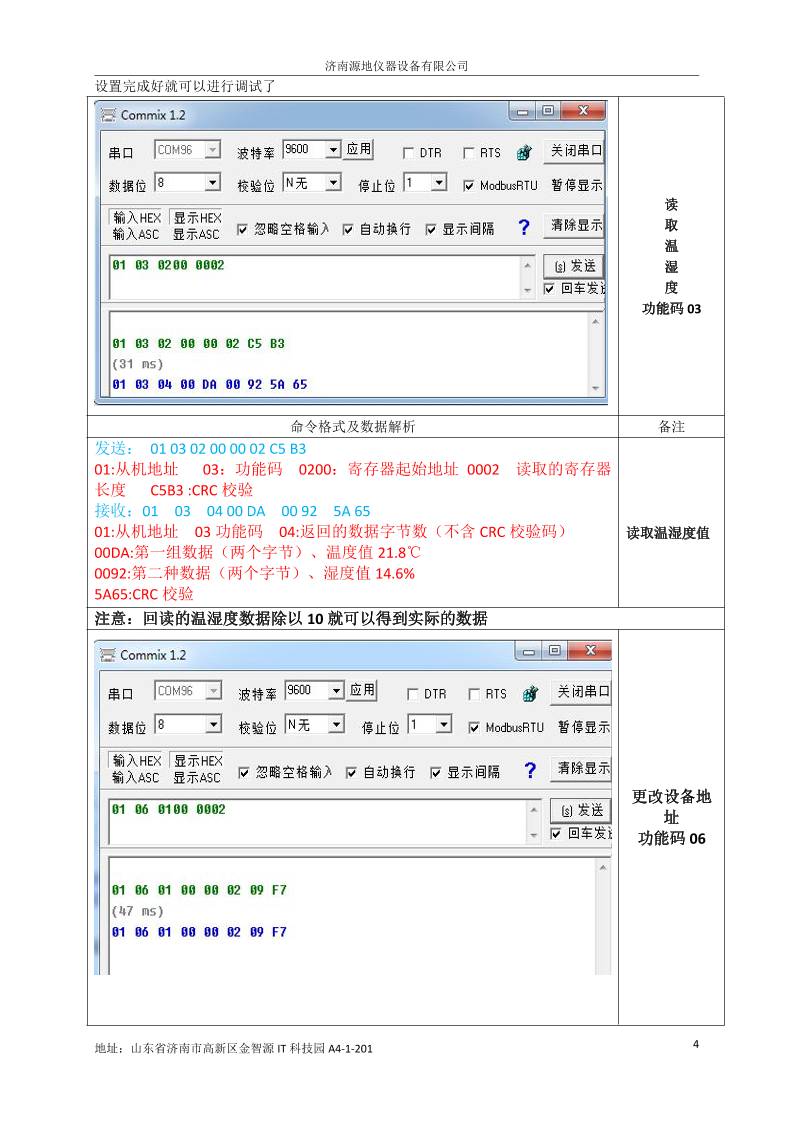

设置完成好就可以进行调试了
读
取
温
湿
度
功能码 03
命令格式及数据解析 备注
发送： 01 03 02 00 00 02 C5 B3
01:从机地址 03：功能码 0200：寄存器起始地址 0002 读取的寄存器
长度 C5B3 :CRC 校验
接收：01 03 04 00 DA 00 92 5A 65
01:从机地址 03 功能码 04:返回的数据字节数（不含 CRC 校验码）
00DA:第一组数据（两个字节）、温度值 21.8℃
0092:第二种数据（两个字节）、湿度值 14.6%
5A65:CRC 校验
读取温湿度值
注意：回读的温湿度数据除以 10 就可以得到实际的数据
更改设备地
址
功能码 06
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 5

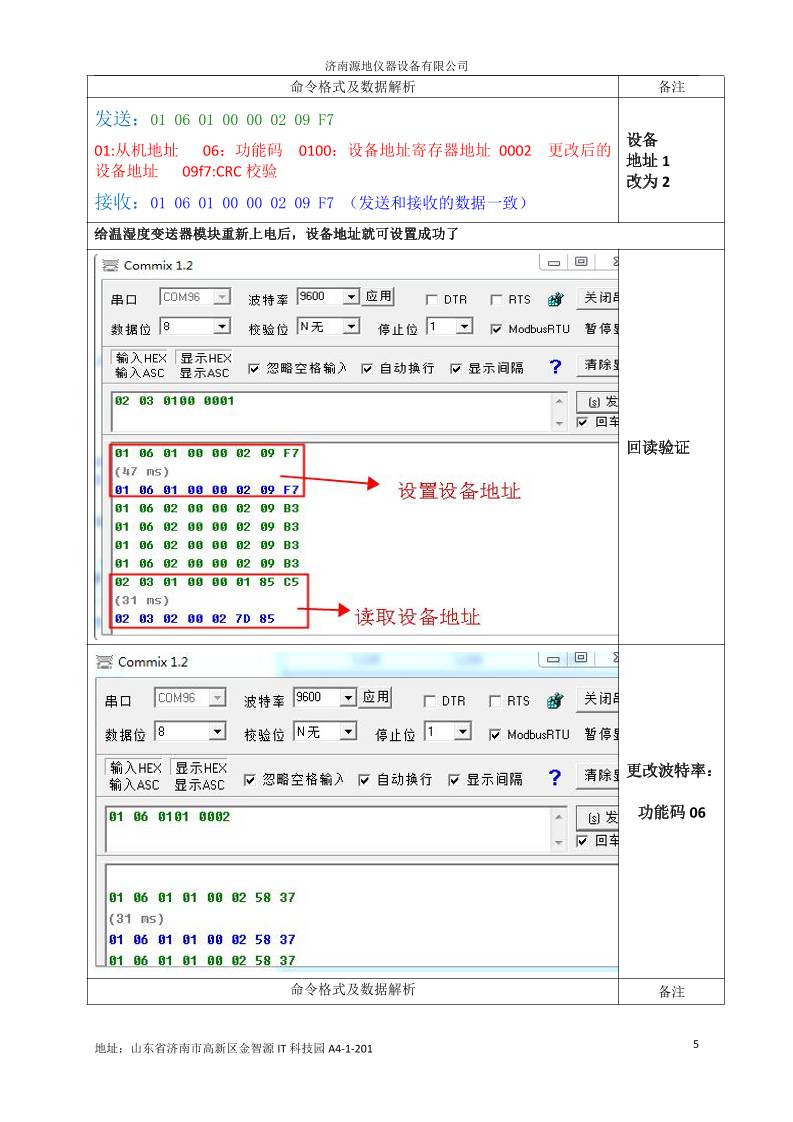

命令格式及数据解析 备注
发送：01 06 01 00 00 02 09 F7
01:从机地址 06：功能码 0100：设备地址寄存器地址 0002 更改后的
设备地址 09f7:CRC 校验
接收：01 06 01 00 00 02 09 F7 （发送和接收的数据一致）
设备
地址 1
改为 2
给温湿度变送器模块重新上电后，设备地址就可设置成功了
回读验证
更改波特率：
功能码 06
命令格式及数据解析 备注
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 6
发送：01 06 01 01 00 02 58 37
01:从机地址 06：功能码 0101：波特率寄存器地址 0002 更改后的波
特率 09f7:CRC 校验
接收：01 06 01 01 00 02 58 37 （发送和接收的数据一致）
9600变为
4800
说明 波特率寄存器地址值含义 0:1200 1:2400 2:4800 3:9600
回
读
验
证
广播地
址
命令格式及数据解析 备注
发送：00 FF 69 6E 6F 68 44 50
接收：00 FF 08 00 01 00 03 00 F0 00 64 01 CF
解析： 00 01：回读的设备地址
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 7
若想看到原始数据就按照上述方法进行调试，若想看到试试数据可以用我司提供的调试软件进行测试
上位机测试软
件（1）
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 8
上位机测试软
件（2）
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 9
附件 1：其他型号的温湿度变送器调试接线图：
1、调试 YDTH-01(RS232)接线示意图：
2、调试 YDTH-02(RS485)接线示意图：
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 10
3、调试 YDTH-03(RS485)接线示意图：
4、调试 YDTH-06(RS485)接线示意图：
济南源地仪器设备有限公司
地址：山东省济南市高新区金智源 IT科技园 A4-1-201 11
附件 2：寄存器列表
只读寄存器(03/04)
序
号
地址(十六进制) 名称 数据类型 单位 精度 备注
1 0x0200
第
一
路
温度 int16_t ℃ 0.1
2 0x0201 湿度 uint16_t % 0.1
3 0x0202 露点温度 int16_t ℃ 0.1
4 0x0203
温度 float ℃
0.00000
15 0x0204
6 0x0205
湿度 float %
0.00000
17 0x0206
8 0x0207
露点温度 float ℃
0.00000
19 0x0208
读写寄存器(03/06/10)
10 0x0100 设备地址 uint16_t 默认 1
11 0x0101
波特率设
置
uint16_t
0:1200 1:2400
2:4800 3:9600
默认 9600
12 0x0102 预留 uint16_t
13 0x0103 预留 uint16_t
通讯协议：本温变送器采用的是 Modbus-RTU 协议，详情参考相关资料，这里只做简单
介绍：
数据帧格式：
起始位 数据位 奇偶校验位 停止位
1位 8位 0或 1位 1或 2位
注意：本变送器默认为无奇偶校验，8位数据位，停止位 1位，如需其他功能，需订购。
RTU 信息帧格式：
YDTH-01 温湿度变送器遵循 Modbus-RTU 信息帧的规约，信息帧格式如下：
设备地址 功能码 数据区 CRC 校验
1字节 1字节 N字节 2字节
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）。
功能码：主机所发指令功能指示，本变送器支持的功能码为：0x03/0x04/0x06/x010。
数据区：数据区是具体通讯数据，注意 16bits 数据高字节在前！
主机读取变送器测量值和设置参数（功能码 0x03/0x04/0x06/0x10）
